جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: 0826-1C4T-23-F1
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: Supportive
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4600K.PCS / ماه
جزئیات سریع
مطابق با استانداردهای IEEE و تمام 10/100 / 1000Base-TX اترنت
مشخصات از جمله 350μH با تعویض DC 8mA
طراحی یکپارچه فضای قابل توجهی را حفظ می کند
حداقل ولتاژ شکست بین ولتاژ 1500 ولت
طراحی قابل انطباق، مدولار، قابلیت اطمینان بیشتری را فراهم می کند
تعداد پین کاهش یافته برای تداخل بهبود یافته و بهینه
ردیابی ردیابی PCB در تمام شبکه های حامل اصلی، جذاب برای کارت های رابط شبکه (NICS)
اتصالات مغناطیسی با Tab-Up و Tab-Down با / بدون زبانه های LED و EMI
پورت تک، پورت های Multi-port و Stackable (Thru-hole / SMT)
تعداد اجزای موجود در هیئت مدیره را کاهش می دهد
فضای هیئت مدیره را آزاد کرده و حفاظت سیگنال را ارائه می دهد
کاهش نویز در سیستم
قابلیت اطمینان بهبود یافته و عملکرد سیستم بهینه
مزایای استفاده از مسیرهای سیگنال کوتاه و قابلیت اطمینان از سیستم هایی که اجزای کمتری دارند
تولیدکنندگان به اهداف کاهش هزینه کمک میکنند
مشخصات فنی
مشخصات | GIGABIT RJ45 Jack 0826-1C4T-23-F1 با LED های فوق العاده روشن در هیئت مدیره PCB |
| 2) SMT، THT و THT با USB | |
| 3) 350μH min، OCL با تعصب 8mA | |
| 4) مطابق با IEEE 802.3 | |
5) محدوده دمای محدوده 0 ° C ~ 70 ° C (یا -40 ° C ~ + 85 ° C) در دسترس | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| عملیات / برنامه | × مودم DSL |
| PC جاسازی شده | |
| برنامه های LAN | |
| هاب، روتر، کلید | |
| AVR، DVR | |
| مشخصات برق | |
| محافظت شده | با / بدون |
| امکانات خاتمه دادن | |
| EMI انگشت | با / بدون |
| روش متوقف کردن | لحیم کاری |
| ویژگی های بدن | |
| رهبری | با / بدون |
| EMI انگشتان - بالا و طرف | با / بدون |
| جهت لخت | نوار UP / پایین |
| طول تیر PCB | 3.5 ± 0.5 میلی متر |
ارتفاع بالاتر از هیئت مدیره | اختیاری |
| ویژگی های تماس | |
| پیش بارگذاری شده | بله |
| تماس با نوع ترمینال | از طریق سوراخ |
| سبک اتصال | جک |
شماره هسته | 8 |
| استانداردهای صنعت | |
| فرآیند سرب سرب آزاد | لحیم موج قادر به 265 درجه سانتی گراد است |
| تاریخ انطباق RoHS / elv | همیشه سازگار با RoHS بود |
| شرایط برای استفاده | |
| اعمال می شود | تخته مدار چاپی |
| شرایط محیطی | دفتر / محل |
| دمای کار (° C) | 0 ° C ~ 70 ° C / -40 ° C ~ + 85 ° C |
| ویژگی های دیگر | |
| مدار مغناطیسی | 3D15 |
| شاخص وضعیت | رهبری |
| رنگ LED سمت چپ | اختیاری |
| رنگ LED راست | اختیاری |
| خازن جدا کردن | با / بدون |
| نوار زمین PCB عقب | با / بدون |
| تعداد سرب Singal | 8 |
برگه های اطلاعات | پست الکترونیکی درخواست به Summer@link-PP.com |
| نام دیگران | LPJK0071A4NL |
LINK-PP RJ45 طراحی شده برای BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
یک منبع کم هزینه، منبع باز، پلتفرم توسعه پشتیبانی شده توسط جامعه برای توسعه دهندگان پردازنده ARM® Cortex ™ -A8 و علاقه مندان.
LINK-PP ------------ تعیین کننده و پشتیبان سیستم جاسازی شده برای Ti

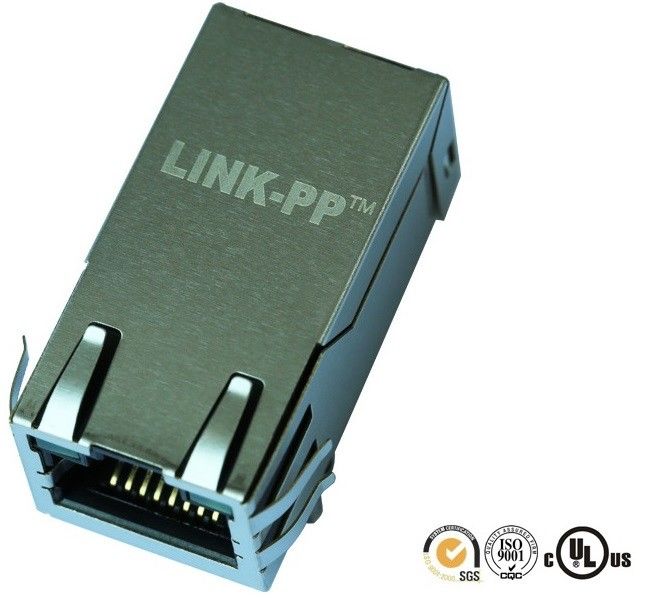

Magnetic RJ45 Jack 0826-1C4T-23-F1 با چراغ های فوق العاده روشن در هیئت مدیره PCB
ما همچنین می توانیم این شماره را در زیر وارد کنیم | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
| GIGABIT RJ45 Jack 0826-1C4T-23-F1 با LED های فوق العاده روشن در هیئت مدیره PCB | |
| نوع PCB Mount | Thru-Hole (THT) یا SMT |
| تعداد بنادر | 1، 2، 4،6،8 بنادر و Stackable 2x1، 2x2، 2x4، 2x6 و 2x8 |
| سپر و Unshield | موجود در سپر و Unshield |
| نوع اتصال | RJ45 |
| پو | برق بیش از اترنت مجتمع شده (با یا بدون) |
| مغناطیس | مجتمع مغناطیسی |
| سرعت مغناطیسی | Magnetics 10 / 100Mbps و 1000Mbps |
| بسته بندی | گزینه های سینی |
| محل برگزاری | گزینه Tab Up و Tab Down |
| رنگ LED | اختیاری |
| تعداد موقعیت ها | 8 و 10 موقعیت یا دیگران |
| تعداد مخاطبین | 8 و 10 تماس یا سایر موارد |
| سازگار با RoHS | بله |
| دمای سیلندر | 230 تا 240 درجه سانتیگراد 5-10 ثانیه |
| لحیم کاری با درجه حرارت بالا | 260 درجه سانتیگراد 5 تا 10 ثانیه |
| گزینه درجه حرارت بالا | -40 تا +85 درجه فارنهایت |
| دمای عملیاتی | -0 تا 70 درجه سانتیگراد |
GIGABIT RJ45 Jack 0826-1C4T-23-F1 با LED های فوق العاده روشن در هیئت مدیره PCB
