شماره مدل: 0826-1X1T-23-F
سند: LPJK0071AONL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: Supportive
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4600K.PCS / ماه
شماره قطعه: |
0826-1X1T-23-F |
تعداد موقعیت ها / مخاطبین: |
12p8c (RJ45 ، اترنت) |
PoE: |
غیر POE |
سرعت: |
10/100/1000 Base-T |
زبانه های EMI سپر: |
با |
گزینه LED: |
سبز/سبز |
پیکربندی بندری: |
1×1 |
سرعت اترنت: |
1000BASE-T |
نوع رابط: |
RJ45 با مغناطیسی یکپارچه |
ضربدر P/N: |
LPJK0071AONL |
شماره قطعه: |
0826-1X1T-23-F |
تعداد موقعیت ها / مخاطبین: |
12p8c (RJ45 ، اترنت) |
PoE: |
غیر POE |
سرعت: |
10/100/1000 Base-T |
زبانه های EMI سپر: |
با |
گزینه LED: |
سبز/سبز |
پیکربندی بندری: |
1×1 |
سرعت اترنت: |
1000BASE-T |
نوع رابط: |
RJ45 با مغناطیسی یکپارچه |
ضربدر P/N: |
LPJK0071AONL |

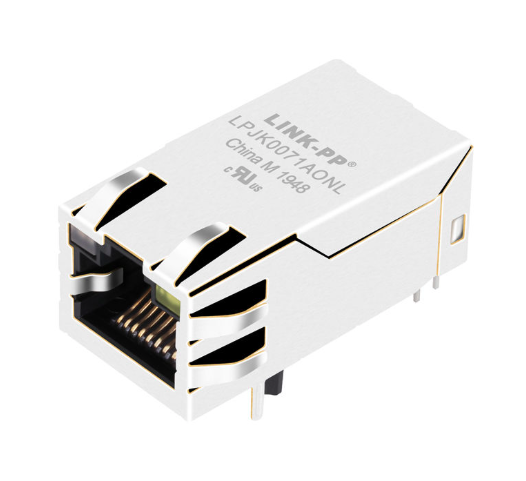

در0826-1X1T-23-Fیک دستگاه با کارایی بالا استماژول اتصال مجتمع MagJack با یک پورت 1000BASE-T Gigabit Ethernetکه توسط Bel Fuse طراحی شده است، ترکیبی از مغناطیس های جدا کننده با قابلیت اطمینان بالا، خفه کننده های حالت مشترک و یک کانکتور RJ45 با مشخصات استاندارد در یک قطعه یکپارچه،0826-1X1T-23-F به طور قابل توجهی نیاز به فضای PCB را کاهش می دهد در حالی که سرکوب تداخل الکترومغناطیسی (EMI) را بهبود می بخشد.
با یکجهت گیری مکانیکی Tab-Up، یکپارچهلامپ های حالت نارنجی سبز / زرد (OG/Y)، و تمدید شدتابلوهای زمین EMI، این کانکتور نصب شده در سوراخ برای تجهیزات شبکه ای درجه تجاری (-0 °C تا +70 °C) ، رایانه های یک صفحه ای جاسازی شده (SBC) ، سیستم های اتوماسیون صنعتی،و روترهای سازمانی که نیاز به IEEE 802 دارندصداقت سيگنال.3ab
| پارامتر | حالت آزمایش | مشخصات |
|---|---|---|
| نسبت چرخش | TP1 | 1CT: 1CT ±2٪ |
| TP2 | 1CT: 1CT ±2٪ | |
| TP3 | 1CT: 1CT ±2٪ | |
| TP4 | 1CT: 1CT ±2٪ | |
| OCL (حسابی مدار باز) | @100 kHz / 100 mVRMS، 8 mA DC Bias | 350 μH MIN |
| از دست دادن ورودی | 0.1 مگاهرتز 1 مگاهرتز | -1.1 دسیبل MAX |
| ۱ مگاهرتز ۶۵ مگاهرتز | -0.5 دسیبل MAX | |
| ۶۵ مگاهرتز ۰۱ مگاهرتز | -0.8 دسیبل MAX | |
| 100 مگاهرتز 125 مگاهرتز | -1.2 دسیبل MAX | |
| خسارت بازگشت (MIN) | 0.5 مگاهرتز 40 مگاهرتز | -18 دی سی بی |
| ۴۰ مگاهرتز ۰۱۰ مگاهرتز | -12 + 20LOG ((f/80MHz) دبی | |
| CM به CM رد | 100 کیلو هرتز 100 مگاهرتز | -30 دبیل MIN |
| CM به DM رد | 100 کیلو هرتز 100 مگاهرتز | -35 دی سی بی MIN |
| ولتاژ هائی پات / عایق | ️ | 1500 ورمی |
| رعایت | ️ | 100٪ تولید بر اساس الزامات انزوا IEEE 802.3 آزمایش شده است |
● توپولوژی مغناطیسی یکپارچه برای یکپارچگی بالاتر سیگنال
با قرار دادن ترانسفورماتور اترنت، خفه کننده های حالت مشترک و خازن های عایق در داخل،0826-1X1T-23-F از بین بردن تخریب ردیابی سیگنال و عدم تطابق مقاومت بین ترانسفورماتورهای متمایز استاندارد و گیرنده لایه فیزیکی (PHY).
● کاهش EMI پیشرفته (تاپ های محافظ بالا و جانبی)
مجهز به محافظ فلزی بیرونی قوی و تخصصیلوله های بهار EMI، این ICM یک مسیر زمین با مقاومت پایین را به برش پنل شاسی ایجاد می کند، به طور موثر انتشار الکترومغناطیسی تابش شده را سرکوب می کند و مقاومت در برابر افزایش ESD را افزایش می دهد.
● صرفه جویی در فضا
پیکربندی 1x1 Tab-Up حداکثر فاصله فیزیکی را در مجتمع های PCB متراکم فراهم می کند و دسترسی آسان به کابل و مسیر ساده به تراشه های PHY را در طرح های صفحه استاندارد امکان پذیر می کند.
● شاخص های حالت دوگانه (LEDs OG / Y)
لامپ های LED دو رنگی رنگ نارنجی/سبز و زرد جامد به صورت فوری،تشخیص فیزیکی روشن برای سرعت لینک شبکه و وضعیت فعالیت به طور مستقیم در رابط پورت بدون نیاز به لوله های نوری خارجی.
(لطفاً برای فاصله استاندارد پین، ابعاد برش پنل و الگوهای طرح PCB توصیه شده به PDF مهندسی کامل مراجعه کنید.)
دانلود منابع مهندسی:
️0826-1X1T-23-F (LPJK0071AONL.pdf) نقشه و نمودار طرح PCB (PDF)
توصیه به جوشاندن: برای جوش موج مناسب است. شرایط پیشنهاد شده اوج جوش موج:حداکثر 260 درجه سانتیگراد، حداکثر 10 ثانیه
دستگاه 0826-1X1T-23-F برای استفاده قابل اعتماد در انواع سخت افزارهای ارتباطی با سرعت بالا طراحی شده است:
| شماره بخش سازنده | شماره بخش معادل LINK-PP |
|---|---|
| 0817-1A1T-11-F / JH1026A7R | LPJ1026AGNL |
| 0821-1X1T-36-F / 08211X1T36-F | LPJU3401AONL |
| 0826-1AX1-47-F | LPJK0066BHNL |
| 0826-1C4T-23-F1 | LPJK0071A4NL |
| 0826-1D1T-23-F | LPJK0071AGNL |
| 0826-1G1T-23-F | LPJK4071AWNL |
| 0826-1G1T-32-F | LPJK4036AWNL |
| 0826-1G1T-43-F | LPJK0036AWNL |
| 0826-1K1T-23-F | LPJK0071AINL |
| 0826-1L1T-57-F | LPJK1014A8NL |
| 0826-1X1T-1-F | LPJK2065AONL |
| 0826-1X1T-23-F | LPJK0071AONL |
| 0826-1X1T-43-F | LPJK0036A0NL |
| 0826-1X1T-57 | LPJK0013AONL |
| 0826-1X1T-80 | LPJK1046AONL |
| 0826-1X1T-80-F | LPJK1046AONL |
| 0826-1X1T-AC-F | LPJK2065AONL |
| 0826-1X1T-AD-F | LPJK0043AONL |
الف:0826-1X1T-23-F یک ماژول اتصال یکپارچه (ICM) است. بر خلاف یک جک استاندارد RJ45 که نیاز به ترانسفورماتورهای مغناطیسی خارجی Ethernet جداگانه در PCB دارد،مدل 0826-1X1T-23-F شامل مغناطیس جدا کننده سیگنال و فیلتر کردن حالت مشترک مستقیماً در داخل محفظه فلزی استاین امر باعث صرفه جویی در املاک و مستغلات PCB، بهبود عملکرد EMI و ساده سازی مسیر بوردها می شود.
الف: نه، نه0826-1X1T-23-F به طور خاص به عنوان یکغیر PoE1000BASE-T. گذراندن جریان DC بالا مورد نیاز برای PoE از طریق کویل های ترانسفورماتور داخلی غیر PoE ممکن است باعث اشباع مغناطیسی یا آسیب حرارتی دائمی شود. برای الزامات PoE،لطفاً به مجموعه ی PoE-rated MagJack® مراجعه کنید..
الف:"Tab Up" به جهت گیری مکانیسم قفل مکانیکی در پورت RJ45 اشاره دارد. در یک جزء "Tab Up" مانند 0826-1X1T-23-F،کلیپ پلاستیکی قفل کننده ورودی های کابل RJ45 که نسبت به سطح نصب PCB به سمت بالا است. این مهم است زمانی که مطابقت طراحی محفظه خود را و محدوده برش پانل.
الف:محدوده دمای کار استاندارد برای 0826-1X1T-23-F:0°C تا +70°Cبرای عملیات بیرونی شدید (-40 °C تا + 85 °C) ، یک ICM درجه صنعتی با دمای وسیع باید انتخاب شود.
