جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: ISO9001,SGS,UL,CE,REACH
شماره مدل: 0826-1X1T-80
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.09-$1.85
جزئیات بسته بندی: اختیاری
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000/ماه
شماره قطعه LINK-PP: |
LPJK1046AONL |
شماره بلفاستس: |
0826-1X1T-80 |
برنامه لان: |
اترنت (PoE) |
چفت: |
بالا |
درجه حرارت: |
0 تا + 70 |
تولید کننده: |
LINK-PP |
شماره قطعه LINK-PP: |
LPJK1046AONL |
شماره بلفاستس: |
0826-1X1T-80 |
برنامه لان: |
اترنت (PoE) |
چفت: |
بالا |
درجه حرارت: |
0 تا + 70 |
تولید کننده: |
LINK-PP |
جزئیات سریع
اتصال دهنده های مغناطیسی Power Over Ethernet (PoE) با Tab-Up و Tab-Down با / بدون زبانه های LED و EMI
پورت تک، پورت های Multi-port و Stackable (Thru-Hole)
تعداد اجزای مورد نیاز را در هیئت مدیره کاهش می دهد
فضای هیئت مدیره را آزاد و محافظت از سیگنال را ارائه می دهد
کاهش صدا در سیستم
بهبود قابلیت اطمینان و عملکرد سیستم بهینه
مزایای استفاده از مسیرهای سیگنال کوتاه و قابلیت اطمینان از سیستم هایی که اجزای کمتری دارند
تولید کنندگان را به اهداف کاهش هزینه کمک می کند
مشخصات فنی

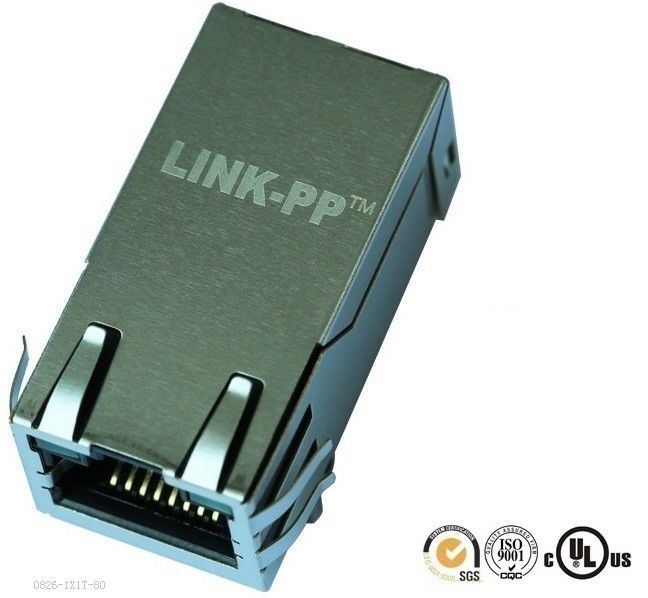

تنها پورت RJ45 اتصال با 1000 Base-T Magnetics و PoE مجتمع، پرتقال و سبز / زرد LED، تاپ بالا، RoHS | |
شماره قطعه LINK-PP | LPJK1046AONL |
شماره بلفاستس | 0826-1X1T-80 / 0826-1X1T-80-F |
برنامه لان | اترنت (PoE) |
AutomDX | بله |
مدار BST | بله |
پیکربندی RX | T، C |
پیکربندی TX | T، C |
تماس با جابجایی منطقه | GOLD 6u "/ 15u" / 30u " |
هسته در هر بندر | 8 |
دیودها | هیچ دیود |
گزینه ی LED | ORANGE و GREEN / YELLOW |
چفت | TAB UP |
تعداد بنادر | 1X1 |
PCB | FR4 |
PCB Mount Angle | ورود به سیستم |
PCB حفظ پست | T POST |

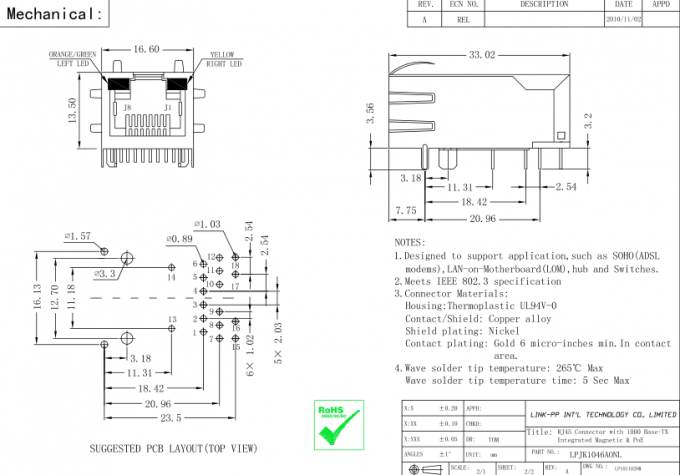

ارتفاع بسته (اینچ) | 0.531 |
ارتفاع بسته (میلی متر) | 13.50 |
طول بسته بندی (اینچ) | 1.30 |
طول بسته بندی (میلی متر) | 33.02 |
عرض بسته (اینچ) | 0.654 |
عرض بسته (میلی متر) | 16.60 |
نوع پین | THT سرباز |
سازگار با RoHS | YES-RoHS-5 با سرب در جریمه گندم |
جستجو کردن | بله |
سپر EMI زبانه ها | با |
سرعت | 1000 BASE-T |
درجه حرارت | 0 تا 70 ℃ |
تبدیل نسبت RX | 1CT: 1CT |
تبدیل نسبت TX | 1CT: 1CT |

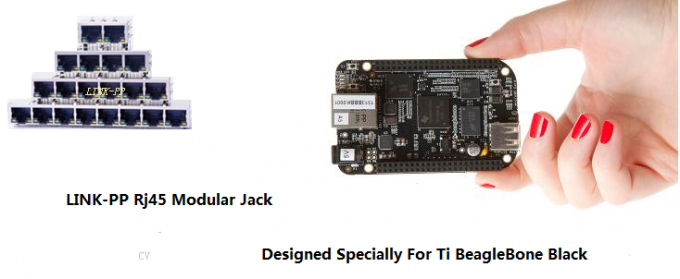

LINK-PP RJ45 طراحی شده برای BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
یک منبع هزینه کم، منبع باز، پلتفرم توسعه پشتیبانی شده توسط جامعه برای توسعه دهندگان پردازنده ARM® Cortex ™ -A8 و علاقه مندان.
LINK-PP ------------ تعیین کننده و پشتیبان سیستم جاسازی شده برای Ti
ما همچنین می توانیم این شماره را در زیر وارد کنیم | |
XMP-P11-10F0-GY-CT1 | XMH-01R-4-DZ5-1-170 |
XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
XMPH-SC851-901NL | XMG-TRJ4190GENL |
XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
0826-1X1T-80 Power Over 10/100/1000 Base-T، AutoMDIX Ethernet MagJack با LED ها | |
نوع اتصال PCB | سوراخ سوراخ (THT) |
تعداد بنادر | 1، 2، و 4 بنادر و Stackable 2x1، 2x2، 2x4، 2x6 و 2x8 |
سپر و Unshield | موجود در سپر و Unshield |
نوع اتصال | RJ45 |
پو | برق بیش از اترنت مجتمع شده است |
مغناطیس | یکپارچه مغناطیسی |
سرعت مغناطیسی | Magnetics 10 / 100Mbps و 1 گیگابیت |
بسته بندی | گزینه های سینی |
محل زبانه Tab | گزینه Tab Up و Tab Down |
رنگ LED | اختیاری |
تعداد مواضع | 8 و 10 موقعیت یا دیگران |
تعداد مخاطبین | 8 و 10 تماس یا سایرین |
سازگار با RoHS | بله |
دمای سیلندر | 230 تا 240 درجه سانتیگراد 5-10 ثانیه |
لحیم کاری با درجه حرارت بالا | 260 درجه سانتیگراد 5 تا 10 ثانیه |
گزینه درجه حرارت بالا | -40 تا +85 درجه فارنهایت |
دمای عملیاتی | -0 تا 70 درجه سانتیگراد |
