جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: 7498011122
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 72 عدد، 576 عدد
قیمت: Supportive & Discounted
جزئیات بسته بندی: سینی = 72 عدد، کارتن = 576 عدد
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4600K.PCS / ماه
شماره قطعه: |
7498011122 |
سری: |
شبکه WE-RJ45 |
متقاطع و دیتاشیت: |
LPJ19911ADNL |
بسته: |
نصب سطحی (SMT) |
برنامه های کاربردی: |
10/100base-t |
تست هیپات: |
2250VDC 1 دقیقه |
محدوده دمای صنعتی: |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |
نمونه های رایگان: |
موجود است |
شماره قطعه: |
7498011122 |
سری: |
شبکه WE-RJ45 |
متقاطع و دیتاشیت: |
LPJ19911ADNL |
بسته: |
نصب سطحی (SMT) |
برنامه های کاربردی: |
10/100base-t |
تست هیپات: |
2250VDC 1 دقیقه |
محدوده دمای صنعتی: |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |
نمونه های رایگان: |
موجود است |

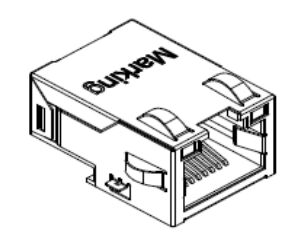

7498011122 (WE-RJ45LAN): جک RJ45 SMT 1 پورت 10/100BASE-T با ترانسفورماتور LAN یکپارچه، 350µH OCL، Auto-MDIX، −40 تا +85°C.
The 7498011122 (WE-RJ45LAN) یک کانکتور RJ45 1 پورت، نصب سطحی 10/100BASE-T با ترانسفورماتور LAN یکپارچه (مغناطیسی + کانکتور) است. این قابلیت Auto-MDIX دارد، برای مونتاژ SMT/reflow بهینه شده است، برای دماهای صنعتی رتبه بندی شده است و با مغناطیس های فریت و محافظ قوی برای پیوندهای اترنت قابل اعتماد در بردهای تعبیه شده، صنعتی و ارتباطی ساخته شده است.
|
شماره قطعه |
سازنده شماره قطعه |
سازنده |
توضیحات |
|
7498011122 (انواع: 7498011122AR / 7498011122R، پسوند را بررسی کنید) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
پورت ها |
دمای عملیاتی |
کاربردها |
نصب |
|
1X1 |
-40 °C تا +85 °C |
10/100BASE-T (IEEE 802.3u)، قابلیت Auto-MDIX. |
SMT / لبه برد (جهت زاویه راست) |
|
|
|||
|
جهت گیری |
ترمینال |
رنگ LED |
محافظ |
|
زاویه 180° (راست) |
لحیم |
Y/G |
محافظت شده |
|
ویژگی های کلیدی
|
|||
مشخصات الکتریکی
(شرایط تست: HP/Agilent 4395A، 25 °C، رطوبت ~33%)
| پارامتر | مقدار | یادداشت ها / شرایط تست |
|---|---|---|
| اندوکتانس مدار باز (OCL) | 350 µH min. | 100 kHz / 100 mV @ 8 mA DC bias. |
| نسبت چرخش | 1:1 (Tx) / 1:1 (Rx) ±2% | 100 kHz / 100 mV. |
| افت درج (IL) | ≤ −1.0 dB | 1–100 MHz (حداکثر). |
| بازگشت ضرر (RL) | ≥ −18 dB (1–30 MHz) ≥ −14 dB (30–60 MHz) ≥ −12 dB (60–80 MHz) ≥ −10 dB (80–100 MHz) | باندهای فرکانسی در هر برگه اطلاعات. |
| رد مشترک (CMR) | ≥ −40 dB (1–30 MHz) ≥ −37 dB (30–60 MHz) ≥ −35 dB (60–100 MHz) | CMR بالا به عملکرد EMI کمک می کند. |
| Crosstalk (CT) | ≤ −35 dB (1–100 MHz) | عملکرد magjack معمولی برای 10/100BASE-T. |
| دی الکتریک / Hipot | 2250 VDC / 1 دقیقه (تست سازنده بین پین های مشخص شده) | برای نقاط تست دقیق به برگه اطلاعات مراجعه کنید. |
