جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: 7499010211A
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: Supportive
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4600K.PCS / ماه
مورد: |
7499010211A جک RJ45 ماژولار |
خانواده: |
سری WE-RJ45 LAN |
نرخ داده: |
100BASE-TX |
ترانسفورماتور یکپارچه: |
با |
تابع پو: |
غیر PoE |
نمونه ها: |
رایگان در دسترس است |
مورد: |
7499010211A جک RJ45 ماژولار |
خانواده: |
سری WE-RJ45 LAN |
نرخ داده: |
100BASE-TX |
ترانسفورماتور یکپارچه: |
با |
تابع پو: |
غیر PoE |
نمونه ها: |
رایگان در دسترس است |
Wurth 7499010211A یک کانکتور RJ45 تک پورت (1x1) با مغناطیس یکپارچه است که برای برنامه های 100BASE-TX طراحی شده است.و نصب سوراخ (THT) برای اتصال ایمن PCB.
|
شماره بخش |
صلیب ساخته شده در چین |
تولید کننده |
توضیحات |
|
7499010211A |

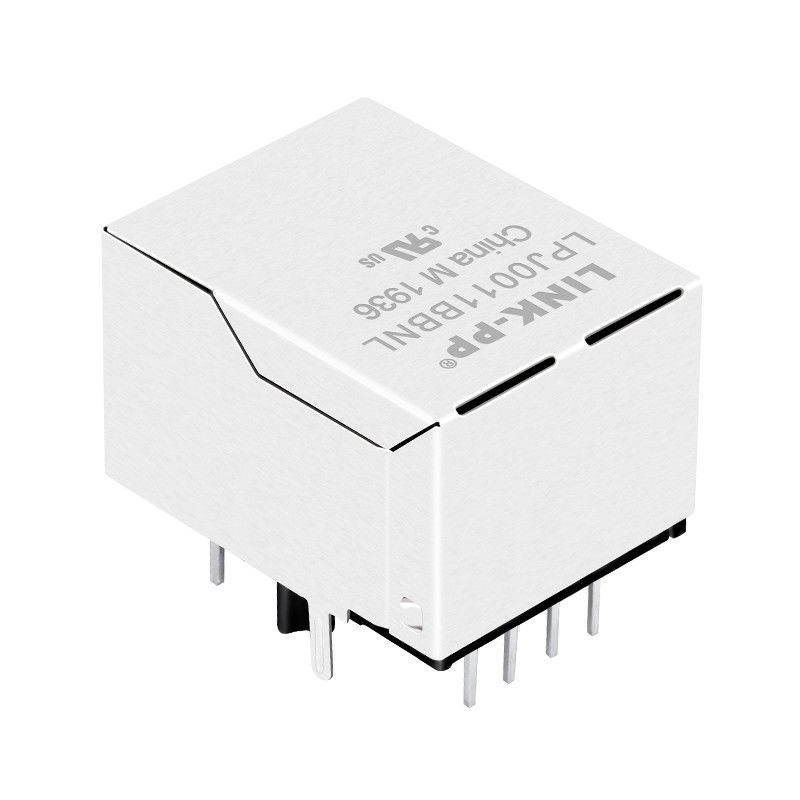

LPJ-0011BBNL |
LINK-PP |
جک های 100BASE-TX RJ45 با مغناطیس یکپارچه |
|
|
|||
|
جهت گیری کانکتور |
نوع نصب |
مغناطیس |
رنگ LED |
|
زاويه راست |
از طریق سوراخ |
با |
G/Y |
|
|
|||
|
مواد ساختمانی پلاستیکی |
مواد محافظ |
مواد تماس |
محافظ |
|
ترموپلاستیک PA66 سیاه |
مس |
فوسفور برنز |
محافظت شده |
| خواص | نماد | شرایط آزمایش | ارزش | واحد | تول. |
|---|---|---|---|---|---|
| استحکام | L | 100 کیلوهرتز/ 100 میلی ولت | 350 | μH | حداقل |
| ولتاژ آزمون عایق بندی | V_T | یه دقیقه | 2250 | V (DC) | حداقل |
| از دست دادن ورودی | IL | 1 تا 100 مگاهرتز | -1 | دی بی | حداکثر. |
| بازده از دست دادن | RL | 1 تا 30 مگاهرتز | -۱۸ | دی بی | حداقل |
| بازده از دست دادن | RL | 30-60 مگاهرتز | -12 | دی بی | حداقل |
| بازده از دست دادن | RL | ۶۰ تا ۸۰ مگاهرتز | -10 | دی بی | حداقل |
| بازده از دست دادن | RL | 80 تا 100 مگاهرتز | -10 | دی بی | حداقل |
| صداي متقابل | سی تی | 1-60 مگاهرتز | -30 | دی بی | حداقل |
| صداي متقابل | سی تی | ۶۰ تا ۱۰۰ مگاهرتز | -30 | دی بی | حداقل |
| نسبت رد حالت مشترک | CMRR | 1 تا 30 مگاهرتز | -30 | دی بی | حداقل |
| نسبت رد حالت مشترک | CMRR | 30-60 مگاهرتز | -30 | دی بی | حداقل |
| نسبت رد حالت مشترک | CMRR | ۶۰ تا ۱۰۰ مگاهرتز | -30 | دی بی | حداقل |
| نسبت چرخش | n | ️ | 1:1 | ️ | ±2% |
| نرخ داده ها | ️ | ️ | 100BASE-TX | ️ | ️ |
| پارامتر | مشخصات |
|---|---|
| مواد مسکن | ترموپلاستیک |
| مواد تماس | قوطی با طلا |
| ضخامت پوشش طلا | 30 μin (0.76 μm) |
| ارتفاع بالای PCB | 13.49 میلی متر |
| مسیر بندر | صفحه پایین |
| سبک نصب | از طریق سوراخ |
| مواد سپر | آلیاژ مس |
| درجه قابل احتراق | UL94-V0 |
• نگهداری کانکتورهای LINK-PP RJ45 برای مدت طولانی تر از 12 ماه توصیه نمی شود. از جمله اثرات دیگر، ترمینال ها ممکن است تحت تاثیر قرار گیرند و تخریب شوند، که منجر به جوش ضعیف می شود. بنابراین،تمام محصولات باید در عرض 12 ماه از تاریخ حمل استفاده شوند..
• ماژول ها را در معرض نور مستقیم خورشید قرار ندهید.
• شرایط ذخیره سازی مشخص شده در بسته بندی اصلی برای مدت زمان ذخیره سازی اجزای موجود و نه برای زمان حمل و نقل اعمال می شود.
دروورت الکترونيک 7499010211Aیکاتصال دهنده RJ45 تک پورت با مغناطیس یکپارچهبرایشبکه های 10/100Base-T Ethernet.
این یکپارچه سازیترانسفورماتور اترنت و خفه شدن حالت مشترک در داخل کانکتور، کاهش فضای PCB و ساده سازی طراحی مدار.
7499010211A پشتیبانی می کند10 Mbps و 100 Mbps اترنت (10/100Base-T).
بااستانداردهای IEEE 802.3u Fast Ethernet، که آن را برای روترها، سوئیچ ها و تجهیزات شبکه ای جاسازی شده مناسب می کند.
بله، اين کانکتور شامل:
این مغناطیس های یکپارچه یکپارچگی سیگنال را بهبود می بخشند و تداخل الکترومغناطیسی (EMI) را کاهش می دهند.
7499010211A شاملدو لامپ LED داخلی:
چراغ های LED در موقعیت هستندسمت چپ و راست بندربرای نظارت آسان بر وضعیت
این کانکتور ازنصب PCB سوراخ گذرا با جهت گیری زاویه راست (90°).
این طرح ارائه می دهد:
محدوده دمای عملیاتی معمولی 7499010211A:0°C تا +70°C
این باعث می شود که برای تجهیزات شبکه تجاری استاندارد مناسب باشد.
کاربردهای معمول عبارتند از:
بله. جایگزین های سازگار RJ45 MagJack از تولیدکنندگان دیگر در دسترس هستند، از جمله مدل های طراحی شده با همان:
به عنوان مثال،LINK-PP LPJ0011BBNLبه عنوان یک جایگزین سازگار برای 7499010211A در بسیاری از طرح های اترنت طراحی شده است.
