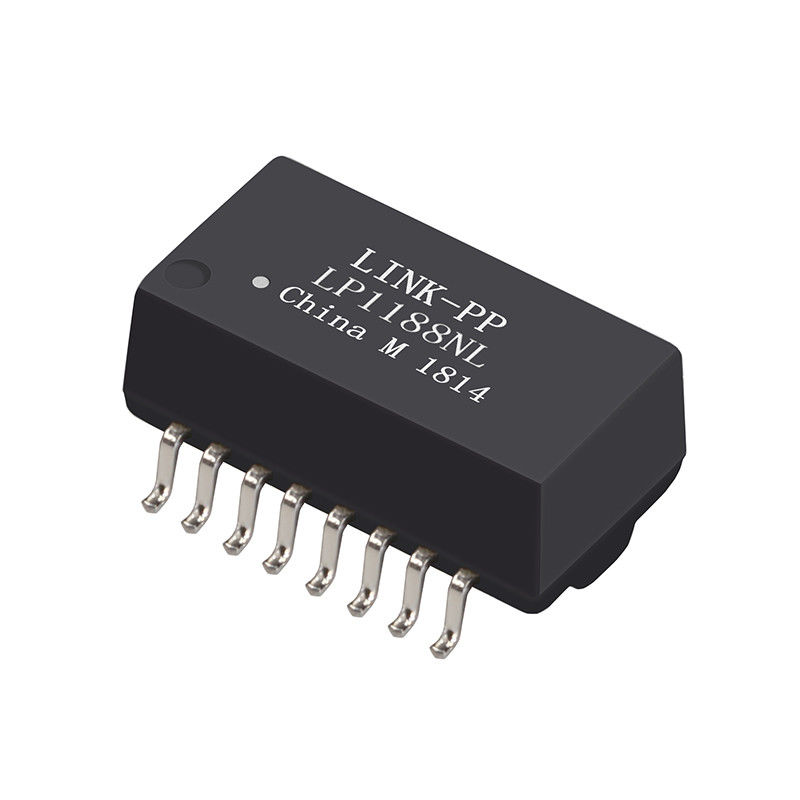

LP1188NL ترانسفورماتور جداسازی اترنت تک پورت SMT 10/100Base-T 16 پین

مروری بر ماژول ترانسفورماتور ایزولاسیون اترنت تک پورت SMD مدل LP1188NL


LP1188NL یک ماژول مغناطیسی اترنت تک پورت با کارایی بالا است که برای پشتیبانی از نرخ داده شبکه 10/100 Base-T طراحی شده است. این ماژول در یک ماژول فشرده 16 پین نصب سطحی (SMD) قرار گرفته و عملکرد ایزولاسیون گالوانیکی، تطبیق امپدانس و یکپارچگی سیگنال را بین یک تراشه اترنت (PHY) و رابط کابل زوج تابیده ارائه می‌دهد. این ماژول برای قابلیت اطمینان در کاربردهای اترنت تعبیه شده، صنعتی و مصرفی مهندسی شده است.


ویژگی‌های کلیدی

• پشتیبانی از سرعت‌های شبکه 10 Base-T و 100 Base-TX.
• پیکربندی تک پورت (1x10/100)، فوت پرینت 16 پین SMD.
• نسبت دور: 1CT : 1CT (هم در سمت فرستنده و هم در سمت گیرنده) برای جفت‌سازی بهینه.
• محدوده دمای عملیاتی: –40 °C تا +85 °C برای تحمل محیطی گسترده.
• رتبه Hi-Pot (ایزولاسیون) معمولاً 1500 Vrms (حداقل) برای ایمنی تجهیزات و عایق‌بندی.
• مطابق با استانداردهای IEEE 802.3 (10/100 Base-T)، RoHS، REACH، UL، گواهینامه ISO9001/14001 (از طریق تولید LINK-PP).
• طراحی مغناطیسی با کارایی بالا در قاب باز، بهینه شده برای سرکوب EMI، چیدمان فشرده برد و سازگاری با لحیم‌کاری مجدد SMT.

مشخصات الکتریکی @25°C

ملاحظات طراحی و انتخاب

• نیاز سرعت شبکه را تأیید کنید: اگر سیستم شما به گیگابیت (1000 Base-T) یا بالاتر نیاز دارد، مطابق با آن انتخاب کنید؛ LP1188NL برای 10/100 Base-T بهینه شده است.
• اطمینان حاصل کنید که چیدمان PCB محل قرارگیری ترانسفورماتور را در نزدیکی مسیر مغناطیسی PHY یا RJ45 برای بهترین یکپارچگی سیگنال فراهم می‌کند.
• ولتاژ ایزولاسیون را نسبت به محیط ایمنی/تنظیمی سیستم در نظر بگیرید.
• مناسب بودن پروفیل لحیم‌کاری مجدد (SMT) و حداکثر ارتفاع قطعه را با توجه به محدودیت‌های محفظه بررسی کنید.
• اگر قابلیت PoE (Power-over-Ethernet) مورد نیاز است، اطمینان حاصل کنید که مغناطیس و رابط RJ45 مطابق با آن درجه‌بندی شده‌اند (LP1188NL برای NON-PoE است).

شماره قطعه ماژول‌های مغناطیسی مرتبط:

چرا LINK-PP را انتخاب کنیم؟

کیفیت و قابلیت اطمینان

LINK-PP یک رهبر جهانی در طراحی و تولید کانکتورهای RJ45 یکپارچه و ترانسفورماتورهای مغناطیسی گسسته است.

ما به بالاترین استانداردهای تولید پایبند هستیم و از دستورالعمل‌های کیفیت سختگیرانه که در ابتدا توسط Tyco Electronics تعیین شده بود، پیروی می‌کنیم. تمام تامین‌کنندگان مواد خام قبل از ورود به فرآیند تولید ما، به دقت انتخاب و تأیید می‌شوند.

• تولید شده تحت کنترل کیفیت دقیق
• دارای گواهینامه ISO 9001:2008
• مطابق با UL، REACH و RoHS
• تامین کننده OEM برای Tyco Electronics به مدت 9 سال
• متعهد به سیاست‌های فعال حفاظت از محیط زیست
• تست 100% ماژول — هر واحد تست می‌شود، نه فقط نمونه‌ها

مشتریان ارزشمند ما

LINK-PP مورد اعتماد شرکت‌های پیشرو فناوری جهانی از جمله: TI، INTEL، SAMSUNG، FLUKE، EKF، HUAWEI، IBM، CISCO، FLEXTRONICS، JABIL، Foxconn، CANON و Arduino است.
