جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP6062ANL
سند: LP6062ANL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$1.2
جزئیات بسته بندی: T&R
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
P/n: |
LP6062ANL |
تایپ کنید: |
ترانسفورماتور PoE+ LAN |
هیپوت: |
1500Vrms 1mA 1 ثانیه |
بعد: |
17.60x12.20x6.00 میلی متر |
حداکثر دمای جریان مجدد: |
250 درجه سانتیگراد به مدت 5 ثانیه |
مارک های سازگار: |
نبض |
میزان داده ها: |
1000BASE-T |
تعداد کانال ها/پورت ها: |
مجرد |
پره: |
PoE+ |
نوع نصب: |
SMT |
نسبت چرخش: |
1: 1 |
محدوده دمای عملیاتی: |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |
P/n: |
LP6062ANL |
تایپ کنید: |
ترانسفورماتور PoE+ LAN |
هیپوت: |
1500Vrms 1mA 1 ثانیه |
بعد: |
17.60x12.20x6.00 میلی متر |
حداکثر دمای جریان مجدد: |
250 درجه سانتیگراد به مدت 5 ثانیه |
مارک های سازگار: |
نبض |
میزان داده ها: |
1000BASE-T |
تعداد کانال ها/پورت ها: |
مجرد |
پره: |
PoE+ |
نوع نصب: |
SMT |
نسبت چرخش: |
1: 1 |
محدوده دمای عملیاتی: |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |

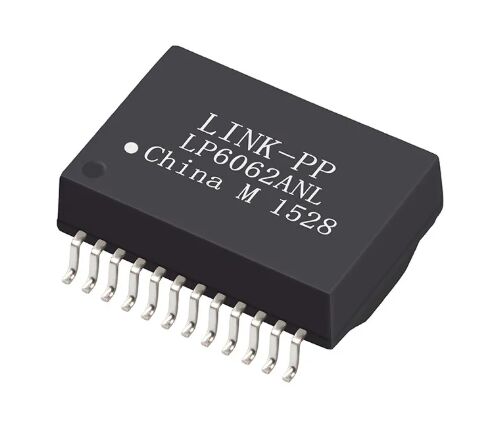

درLINK-PP LP6062ANLیک ماژول ترانسفورماتور LAN گیگابیت اترنت با کارایی بالا است که برای10/100/1000BASE-Tبرنامه های کاربردی باPoE+ (IEEE 802.3at)طراحی شده برای قابلیت اطمینان، یکپارچگی سیگنال و عملکرد EMI، این ماژول مغناطیسی 24 پین برای تجهیزات شبکه، دستگاه های SOHO، طرح های LOM، سیستم های صنعتی،و برنامه های مخابراتی.
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش (TX/RX) | 1CT:1CT ±5٪ |
| OCL (100 kHz، 100 mV، 11 mA) | ≥ 350 μH |
| از دست دادن ورودی (۱۰۰ مگاهرتز) | ≤ 1.2 دی سی بی |
| بازده از دست دادن | ۱-۳۰ مگاهرتز: ≥۱۶ دی بایت ۳۰-۶۰ مگاهرتز: ≥۱۲ دی بایت ۶۰-۸۰ مگاهرتز: ≥۱۰ دی بایت ۸۰-۱۰۰ مگاهرتز: ≥۸ دی بایت |
| صداهای متقابل (Crosstalk) (۱۰۰ مگاهرتز) | حداقل 30 دبیل |
| رد حالت عادی (۱-۱۰۰ مگاهرتز) | حداقل 30 دبیل |
| جریان مستقیم خط تعادل | حداکثر 720 mA @ 57 VDC به طور مداوم |
| هیپوت | 1500 Vrs، 1mA، 1 ثانیه |
| دمای کار | -40°C تا +85°C |
محصولات LINK-PP مطابق با استانداردهای مهم جهانی هستند، اطمینان از ایمنی، قابلیت اطمینان و مسئولیت زیست محیطی:
جریان تولید دقیق ما عملکرد الکتریکی پایدار و کیفیت ثابت را در تمام راه حل های LAN Magnetics و RJ45 تضمین می کند.
سیستم های آزمایش پیشرفته تضمین می کنند که هر ترانسفورماتور LAN با EMI سطح صنعت، یکپارچگی سیگنال و استانداردهای قابلیت اطمینان مطابقت دارد.
