جزئیات محصول
محل منبع: چین
نام تجاری: Link-pp
گواهی: UL, Reach, RoHs, ISO19001, ISO14001
شماره مدل: LPJG0926HENLS4R
سند: LPJG0926HENLS4R.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 100 تا
قیمت: $0.22 - $1.2
جزئیات بسته بندی: نوار حامل
زمان تحویل: حدود 1-2 هفته
شرایط پرداخت: TT، NET30/60/90 Days، Western Union
قابلیت ارائه: 10 هزار قطعه در هفته
نوع محصولات: |
کانکتور RJ45 با مغناطیس یکپارچه 1000 Base-T |
تعداد پورت ها: |
1x1 |
چفت: |
پایین |
نوع نصب: |
از طریق سوراخ |
PoE: |
پشتیبانی از PoE+ |
سرعت: |
10/100/1000 Base-t |
زبانه های EMI: |
بدون |
گزینه LED: |
سبز/زرد |
محدوده دمای عملیاتی: |
0℃ تا 70℃ |
طول (اینچ / میلی متر): |
0.837/21.25 |
عرض (اینچ/میلی متر): |
0.627/15.93 |
ارتفاع (اینچ/میلی متر): |
0.524/13.30 |
نوع محصولات: |
کانکتور RJ45 با مغناطیس یکپارچه 1000 Base-T |
تعداد پورت ها: |
1x1 |
چفت: |
پایین |
نوع نصب: |
از طریق سوراخ |
PoE: |
پشتیبانی از PoE+ |
سرعت: |
10/100/1000 Base-t |
زبانه های EMI: |
بدون |
گزینه LED: |
سبز/زرد |
محدوده دمای عملیاتی: |
0℃ تا 70℃ |
طول (اینچ / میلی متر): |
0.837/21.25 |
عرض (اینچ/میلی متر): |
0.627/15.93 |
ارتفاع (اینچ/میلی متر): |
0.524/13.30 |

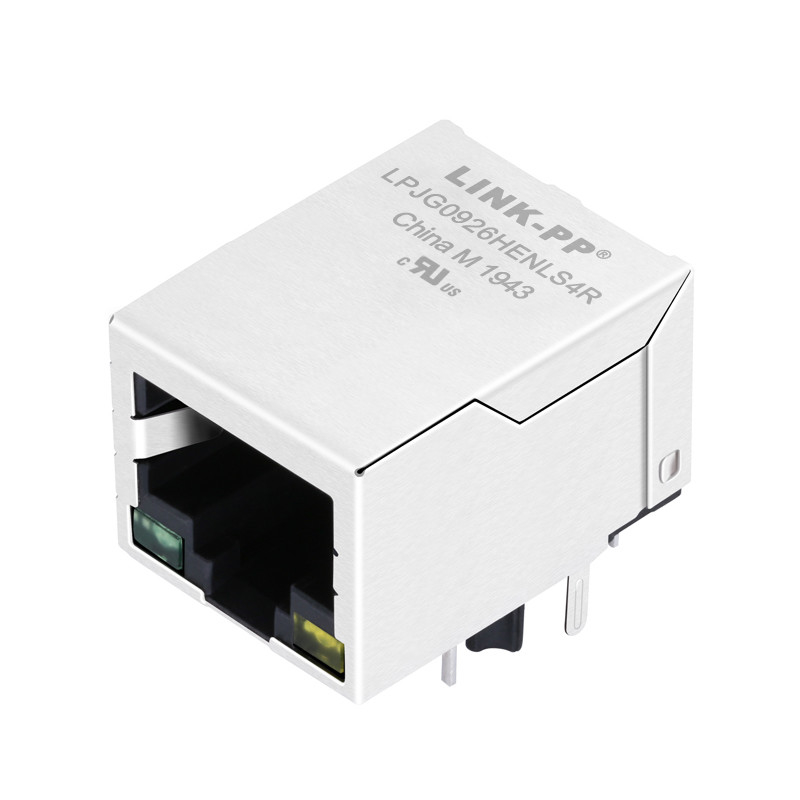

کانکتورهای RJ45 LINK-PP با مغناطیس‌های یکپارچه، عملکرد عالی و محافظت EMI را برای رابط‌های اترنت ارائه می‌دهند. این جک‌های اترنت RJ45 سرعت‌های عملکرد 10/100/1000BaseT را تا 10 گیگابیت با یا بدون قابلیت‌های PoE/PoE+ ارائه می‌دهند. پیکربندی‌های پورت 1xN و 2xN و محدوده دمای عملیاتی گسترده از -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد، جک‌های RJ45 LINK-PP را برای استفاده صنعتی مناسب می‌سازد. RJ45 با مغناطیس‌های یکپارچه سری 0926 پین‌های THT را برای لحیم‌کاری موجی و لحیم‌کاری مجدد فراهم می‌کند. در میان آن‌ها، LPJG0926HENLS4R فناوری لحیم‌کاری مجدد از طریق سوراخ‌دار را اتخاذ می‌کند:
|
شماره قطعه |
LPJG0926HENLS4R |
|---|---|
|
نسبت چرخش (±5%) |
Pri∶Sec = 1CT∶1CT |
|
اندوکتانس OCL |
350uH MIN @100KHz/0.1V,8mA DC Bias 120uH MIN @100KHz/0.1V,18mA DC Bias |
|
افت درج |
-1.0dB MAX @1-100MHz -1.2dB MAX @100-125MHz |
|
افت بازگشت |
-16dB MIN @1-40MHz -12dB MIN @40-60MHz -10dB MIN @60-80MHz -8dB MIN @80-100MHz |
|
تداخل متقابل |
-30dB MIN @1-100MHz |
|
رد حالت مشترک به حالت مشترک |
-30dB MIN @1-100MHz |
|
رتبه‌بندی جریان/ولتاژ DC پین‌های pse |
720mA MAX @57VDC (پیوسته) |
|
ایزولاسیون PHY SIDE به Line SIDE |
1500Vrms |
|
دمای عملیاتی |
0℃ تا 70℃ |
|
یادداشت‌ها |
|
|
1. طراحی شده برای پشتیبانی از برنامه‌هایی مانند SOHO (مودم‌های ADSL)، LAN-on-Motherboard (LOM)، هاب و سوئیچ‌ها. 2. با مشخصات IEEE802.3at مطابقت دارد. 3. مواد کانکتور: محفظه: ترموپلاستیک PA46+30%G.F UL94V-0 تماس: فسفر برنز C5210R-EH ضخامت = 0.35 میلی‌متر پین‌ها: برنج C2680R-H ضخامت = 0.35 میلی‌متر محافظ: SUS 304-1/2H ضخامت = 0.2 میلی‌متر آبکاری تماس: طلا 6 میکرو اینچ حداقل در ناحیه تماس. 4. حداکثر دمای لحیم‌کاری مجدد: 250℃، 5 ثانیه. 5. گواهی UL: شماره پرونده E484635. لحیم‌کاری مجدد IR: |
|
دما (Ta-Tb): 150-200℃
زمان (t1-t2): 60-180 ثانیه
دمای نگهداری: 217℃
زمان (TL): 60-150 ثانیه
حداکثر دما (Tp): 250 (+0/-5℃)
حداکثر زمان (Tp): 5 ثانیه
متوسط سرعت: 3℃/S حداکثر
متوسط سرعت خنک‌سازی: 6℃/S حداکثر
از 25℃ تا محصولات خارج از کوره: 6 دقیقه حداکثر
بسته‌بندی:
روش بسته‌بندی: نوار حامل
واحد کارتن بیرونی: 600 عدد/6 قرقره/جعبه
وزن خالص: 4.5 کیلوگرم
وزن ناخالص: 7 کیلوگرم
