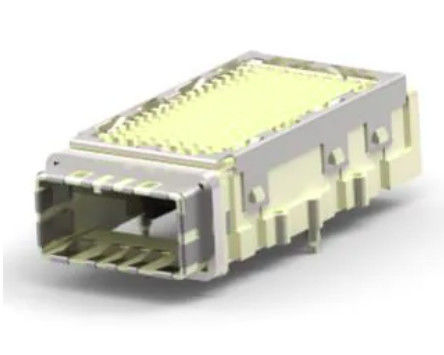

۲۱۴۹۱۵۷-۱ CXP مجموعه گیرنده ۱۲۵ گیگابایت در ثانیه حداکثر با سینک گرما

کشف 2149157-1 CXP RCPT Kit W/Heat Sink، یک مجموعه مخزن CXP بسته شده 84-موقعتی با پایان سوراخ فشار، نرخ داده 125 Gb / s،و احتواء EMI برای برنامه های کاربردی سیگنال با عملکرد بالا.

ویژگی های اصلی 2149157-1 125Gb / s Cage Assembly

• مجموعه گیرنده CXP با بخارگر متداول
• موقعیت 84، یک پورت، پیکربندی 1x1
• پشتیبانی از سرعت داده تا 125 گیگابایت در ثانیه
• ساخت و ساز مهر و موم شده برای حفاظت بهتر
• محاصره EMI با بسته بندی الاستومری
• پایان دادن به پریس فیت از طریق سوراخ برای اتصال ایمن PCB
• طراحی پروفایل استاندارد با ارتفاع 14.37 میلی متر
• مواد محفظه با درجه بندی UL 94V-0
• بسته بندی سینی برای راحتی تولید

مشخصات فنی:

مشخصات مواد و مکانیکی

• پوشش محصولات اولیه:قلع روی نیکل
• مواد قفس:قلع بر روی نیکل
• مواد محوطه سازی:UL 94V-0 پولیمر کریستال مایع (LCP)
• خط مرکز (پیچ):0.8 میلی متر
• ضخامت PCB توصیه شده:1.57 میلیمتر
• استفاده از مدار:سیگنال

2149157-1 CXP کاربرد قفس:

• کارت های کنترل کننده و سرورها
• سوئیچ های شبکه
• روتر
• ذخیره سازی مستقیم متصل (DAS)
• شبکه های متصل به ذخیره سازی (SAN)
• ذخیره سازی متصل به شبکه (NAS)
• دستگاه های ذخیره سازی

يادداشت:

1. این کانکتورها برای کار در محدوده دمای -40 تا 85 درجه سانتیگراد طراحی شده اند.
2. مجمع گیرنده CXP به طور خاص برای محصولات مورد استفاده در صنعت ارتباطات پیکربندی شده است. برای برنامه های اتصال اجزای محیطی (PCI) استفاده نمی شود.
3. محفظه اتصال و جوجه ها (بخش هایی که تماس های پین سازگار را نگه می دارند) از ترموپلاستیک قالب بندی شده ، UL 94-V-0 هستند.تمام تماس های پین سازگار در کانکتور ساخته شده از آلیاژ مس زیرپوشیده با نیکل؛ پوشش داده شده با لاستیک در خطوط و پوشش داده شده با طلا یا معادل طلا در منطقه رابط. مجموعه خانه ساخته شده از روی ریخته شده است.
4. قرار گرفتن طولانی مدت در معرض نور ماوراء بنفش ممکن است ترکیب شیمیایی مورد استفاده در مواد اتصال را خراب کند.
5. مجموعه اتصال دهنده باید در کانتینر حمل و نقل باقی بماند تا زمانی که برای استفاده آماده شود تا از تغییر شکل در تماس های پین سازگار و ستون های نصب جلوگیری شود.مجموعه های کانکتور باید ابتدا در، برای جلوگیری از آلودگی ذخیره سازی که می تواند بر عملکرد منفی تاثیر بگذارد.

​

سوالات متداول درباره 2149157-1 CXP Cage

1از 2149157-1 برای چه استفاده می شود؟

2149157-1 به عنوان یکمجموعه مخزن CXPبرای کاربردهای اتصال سیگنال با سرعت بالا در تجهیزات شبکه و ارتباطات.

2آیا 2149157-1 شامل یک سینک گرما می شود؟

آره، اين قسمت بابخارگر، که به پشتیبانی از مدیریت حرارتی در محیط های عملیاتی سخت کمک می کند.

3آیا 2149157-1 یک کانکتور بسته است؟

بله، اين مخزنمهر و موم، که به بهبود حفاظت و قابلیت اطمینان سیستم کمک می کند.

4سرعت داده های 2149157-1 چقدر است؟

حداکثر سرعت داده:125 گیگابایت در ثانیه.

5از چه نوع PCB استفاده می کنه؟

ازدستگاه فشار سوراخپایان برای نصب امن PCB.
