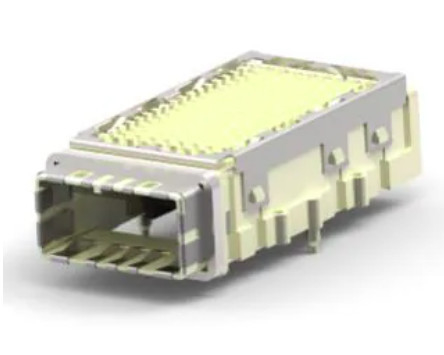

مجموعه گیرنده CXP 2149157-1 125Gb / s Max با سینک گرما

ویژگی های اصلی 2149157-1 125Gb / s Cage Assembly

• رابط استاندارد CXP با InfiniBand CXP 12x QDR و IEEE 100 Gbps Ethernet مطابقت دارد

• ارائه 12 کانال از 12.5 Gbps نرخ داده برای 150Gbps از پهنای باند کل در یک قطعه مطبوعات نصب مجموعه

• اثر انگشت افزوده (EF) ، اثر انگشت دو منبع ارائه می دهد کم تر گفتگو متقابل

• از پیش جمع آوری شده (یک قطعه) کانکتور و قفس مونتاژ اجازه می دهد تا یک مرحله قرار دادن به تخته

• گاسکت های EMI در باز شدن لبه و امواج EMI برای محاصره پلاگ به ظرف

• قفس های CXP می توانند از شکم به شکم نصب شوند (ممکن است در هر دو طرف تخته نصب شوند)

• ارائه شامل گزینه های متعدد بخاری، لوله نور، و EMI / پلاک گرد و غبار برای متناسب با برنامه های کاربردی مشتری

مشخصات فنی:

2149157-1 CXP کاربرد قفس:

• کارت های کنترل کننده و سرورها
• سوئیچ های شبکه
• روتر
• ذخیره سازی مستقیم متصل (DAS)
• شبکه های متصل به ذخیره سازی (SAN)
• ذخیره سازی متصل به شبکه (NAS)
• دستگاه های ذخیره سازی

يادداشت:

1. این کانکتورها برای کار در محدوده دمای -40 تا 85 درجه سانتیگراد طراحی شده اند.
2. مجمع گیرنده CXP به طور خاص برای محصولات مورد استفاده در صنعت ارتباطات پیکربندی شده است. برای برنامه های اتصال اجزای محیطی (PCI) استفاده نمی شود.
3. محفظه اتصال و جوجه ها (بخش هایی که تماس های پین سازگار را نگه می دارند) از ترموپلاستیک قالب بندی شده ، UL 94-V-0 هستند.تمام تماس های پین سازگار در کانکتور ساخته شده از آلیاژ مس زیرپوشیده با نیکل؛ پوشش داده شده با لاستیک در خطوط و پوشش داده شده با طلا یا معادل طلا در منطقه رابط. مجموعه خانه ساخته شده از روی ریخته شده است. سد گرد و غبار از روی ریخته شده است.
4. قرار گرفتن طولانی مدت در معرض نور ماوراء بنفش ممکن است ترکیب شیمیایی مورد استفاده در مواد اتصال را خراب کند.
5. مجموعه اتصال دهنده باید در کانتینر حمل و نقل باقی بماند تا زمانی که برای استفاده آماده شود تا از تغییر شکل در تماس های پین سازگار و ستون های نصب جلوگیری شود.مجموعه های کانکتور باید ابتدا در، برای جلوگیری از آلودگی ذخیره سازی که می تواند بر عملکرد منفی تاثیر بگذارد.
