جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: HC-027
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1400 عدد
قیمت: $0.06-$1.5
جزئیات بسته بندی: نوار و ريل: 1400 تا / ريل ، 7000 تا / کارتن
زمان تحویل: حدود 1-2 هفته
شرایط پرداخت: TT,NET30/60/90 روز
قابلیت ارائه: 6KK/ماه
شماره بخش: |
HC-027 |
تعداد پورت: |
تک پورت |
پین شماره: |
12 |
نرخ داده: |
10/100 پایه-T |
پکیج مکانیکی: |
SMD |
دمای کار: |
0℃~80℃ |
طول: |
8.4 میلی متر |
عرض: |
9.47 میلی متر |
ارتفاع: |
2.2 میلی متر |
پین پیچ: |
1.27 میلی متر |
شماره بخش: |
HC-027 |
تعداد پورت: |
تک پورت |
پین شماره: |
12 |
نرخ داده: |
10/100 پایه-T |
پکیج مکانیکی: |
SMD |
دمای کار: |
0℃~80℃ |
طول: |
8.4 میلی متر |
عرض: |
9.47 میلی متر |
ارتفاع: |
2.2 میلی متر |
پین پیچ: |
1.27 میلی متر |

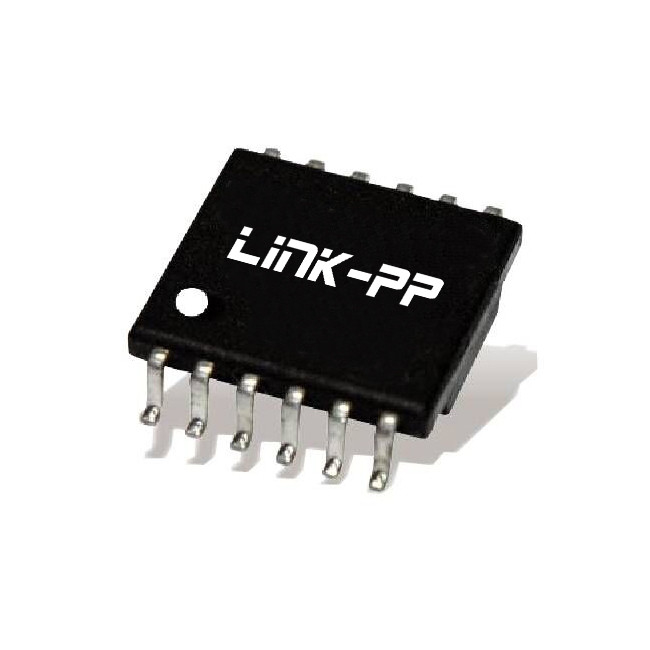

1ترانسفورماتور ارتن ارت با کارایی بالا که برای کاربردهای 10/100Base-T طراحی شده است.
2. HC-027 کاملا مطابق با RoHS است، اطمینان از آن را از مواد خطرناک آزاد است.
3. اين ترانسفورماتور موادي که توسط SS-00259 ممنوع شده رو شامل نمي شه
4. RoHS حداکثر درجه جوش 260 °C برای 3 ~ 5 ثانیه.
5. طراحی شده برای برآورده کردن الزامات سولدر بازپرداخت مادون قرمز (IR) ، اطمینان از دوام و قابلیت اطمینان در طول تولید.
6. مطابق با مشخصات IEEE 802.3 ، عملکرد پایدار در برنامه های کاربردی شبکه را تضمین می کند.
7اندازه فشرده و طراحی قوی آن را برای سیستم های مدرن شبکه صنعتی و تجاری مناسب می کند.
|
نوع |
تعادل کم عبور 100Ω |
|
نسبت چرخش ((± 5%) |
TX/RX = 1CT:1CT |
|
از دست دادن ورودی |
-1.1 dB MIN @ 0.1 ~ 125 MHz |
|
بازده از دست دادن |
-16 dB MIN @ 1 ~ 40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100MHz |
|
نسبت رد حالت مشترک |
-42 دبیل MIN @ 2MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
گفتار متقاطع |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100MHz
|
|
OCL |
۳۵۰uH MIN. ((۱۰۰KHz،۱۰۰mV) |
|
Cw/w |
25 pF Max. ((100KHz,100mV) |
|
DCR |
۱-۲ و ۵-۶ PIN: ۱.۰ Ω Max. ۷-۸ و ۱۱-۱۲ PIN: ۱.۵ Ω حداکثر |
| CASE پوشش سطح پین | Sn ضخامت 5 μm دقیقه |
|
تست هیپوت |
1500VAC (60s / 10mA) |
| دمای عملیاتی | 0°C تا +80°C |
| MSL | 2 |
HC-027 طبقه بندی پروفایل های جریان برگشت:
| مشخصات | جمع آوری بدون سرب | |
| نرخ متوسط افزایش ((TL به TP)) | 3 درجه سانتیگراد / ثانیه | |
| پیش گرم کردن دمای دقیقه. دمای حداکثر. زمان (دقیقه تا حداکثر) (s) |
150 °C 200 درجه سانتیگراد ۶۰ تا ۱۸۰ ثانیه |
|
| حداکثر Ts تا TL نرخ افزایش |
3 درجه سانتیگراد / ثانیه | |
| زمان بالا حفظ شده درجه حرارت (TL) زمان (tL) |
۲۱۷ °C ۶۰ تا ۱۵۰ ثانیه |
|
| دمای اوج (Tp) زمان در حدود 5 درجه سانتیگراد از دمای اوج واقعی |
260 +0 / -5 °C 3 تا 5 ثانیه |
250 +0 / -5 °C 20 تا 40 ثانیه |
| رامپ پایین | 6 درجه سانتیگراد / ثانیه | |
| زمان 25 درجه سانتیگراد تا دمای اوج | حداکثر 8 دقیقه | |
