2.5G BASE-T دو پورت ماژول های ترانسفورماتور اترنت LP75001ANL

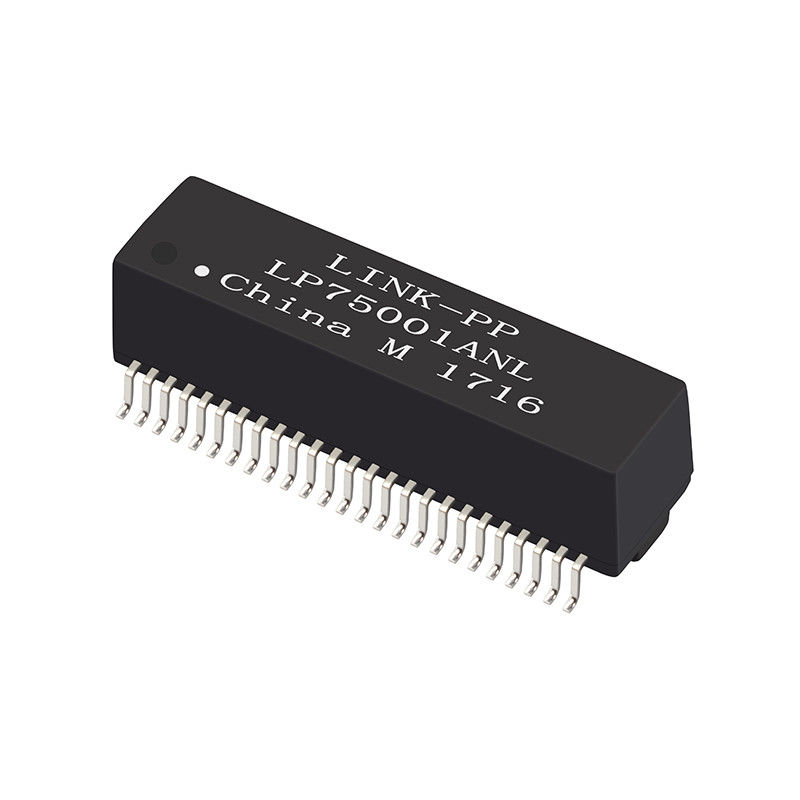

ماژول ترانسفورماتور LP75001ANL خلاصه:

LP75001ANL یک ماژول ترانسفورماتور اترنت دو پورت است که برای پشتیبانی از نرخ داده های 2.5G BASE-T طراحی شده است. این کاملا با استانداردهای IEEE 802.3 مطابقت دارد و در یک بسته سطح نصب می شود.که آن را برای سیستم های شبکه مدرن ایده آل می کند، از جمله تنظیمات LAN-on-Motherboard (LOM) ، هاب ها، سوئیچ ها و موارد دیگر.

ویژگی های کلیدی:

1. از 2.5G BASE-T High Data Rate پشتیبانی می کند.
2. ماژول LAN Transformer با پیکربندی دو پورت مجهز است.
3. دارای ساخت فریم باز با ابعاد 1.1 اینچ (L) x 0.441 اینچ (W) x 0.338 اینچ (H) است.
4. -40 درجه سانتیگراد تا +85 درجه سانتیگراد دمای عملیاتی گسترده
5. ولتاژ جدا کننده 1500VrmsHigh ارائه جداسازی و ایمنی الکتریکی عالی.
6. LP75001ANL مطابق با RoHS و REACH است.
7. گواهینامه UL (رقم پرونده E484635) ، اطمینان از رعایت استانداردهای ایمنی و کیفیت بالا.

مشخصات الکتریکی @25°C:

• نسبت چرخش (اولین)): 1CT:1CT ±5٪
• استحکام (OCL): 160μH Min @ 100KHz، 100mV
• از دست دادن ورودی: -1.2 دبیل حداکثر (1-125MHz)
• بازده از دست دادن: -18 دی سی بی دقیقه (1-40MHz) ، -12 دی سی بی دقیقه (40-80MHz) ، -10 دی سی بی دقیقه (125MHz)
• صداي متقابل: -40 دی سی بی دقیقه (30 مگاهرتز) ، -35 دی سی بی دقیقه (60 مگاهرتز) ، -30 دی سی بی دقیقه (80 مگاهرتز)
• رد حالت مشترک: -35 دی سی بی دقیقه (30 مگاهرتز) ، -30 دی سی بی دقیقه (100 مگاهرتز) ، -25 دی سی بی دقیقه (125 مگاهرتز)

کاربردها:

• تجهیزات شبکه: ایده آل برای استفاده در سوئیچ ها، روترها و سایر سخت افزارهای شبکه.
• سیستم های صنعتی و تجاری: برای سیستم های اتوماسیون، سیستم های امنیتی و سایر کاربردهای صنعتی مناسب است.
• محیط های SOHO (دفتر کوچک/دفتر خانگی): برای دستگاه هایی مانند مودم های ADSL و سایر زیرساخت های شبکه کوچک مناسب است.
• سیستم های جاسازی شده: می تواند در برنامه های مختلف جاسازی شده برای اتصال قابل اعتماد شبکه ادغام شود.

جزئیات بسته بندی:

• بسته بندی: نوار و ريل
• SPQ: ۳۵۰ تکه در هر رول
• اندازه کارتن: 37cm x 37cm x 25cm
• مقدار هر کارتن: 1400 عدد
• وزن ناخالص هر کارتن: 7 کیلوگرم
• وزن خالص هر قطعه: 0.005 کیلوگرم
