جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: RoHS
شماره مدل: H16105DF
سند: LP41689PNL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
H16105DF |
LINK-PP P/N: |
LP41689PNL |
نصب: |
PHT |
سرعت: |
10/100 Base-T |
سلام پات: |
1500 Vrms |
OCL: |
350 ساعت دقیقه |
نسبت چرخش TX/RX: |
1ct: 1ct |
دامنه دمای عمل: |
0 ℃ تا +70 |
مشخصات: |
H16105DF |
LINK-PP P/N: |
LP41689PNL |
نصب: |
PHT |
سرعت: |
10/100 Base-T |
سلام پات: |
1500 Vrms |
OCL: |
350 ساعت دقیقه |
نسبت چرخش TX/RX: |
1ct: 1ct |
دامنه دمای عمل: |
0 ℃ تا +70 |
* مطابق با استانداردهای IEEE 802.3، از جمله مشخصات جبرانسازی Baseline Wander با 350uH OCL در صورت بایاس در 8mA از 0 درجه سانتیگراد تا 70 درجه سانتیگراد

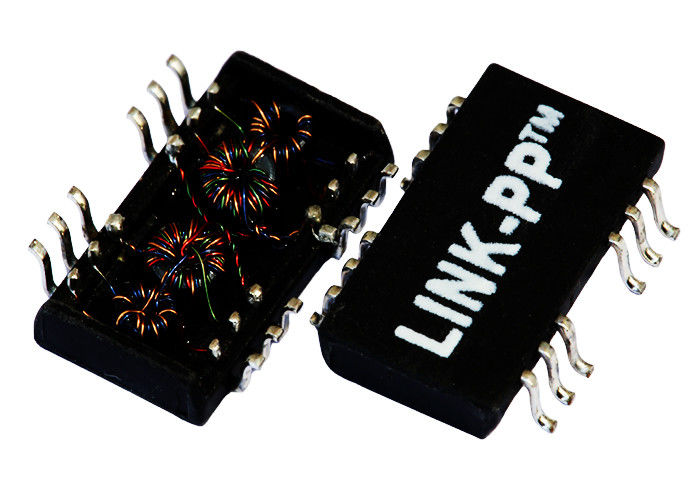

* H16105DF یک ماژول فیلتر پایینگذر برای رابطهای اترنت 10/100 Base-T است.
* این ماژول فیلترهای متعددی را با تضعیف باند توقف بالا و تلفات باند عبور کم ادغام میکند.
* یک چوک حالت مشترک، انتشار نویز هدایتشده و تابشی را کاهش میدهد.
* ترانسفورماتور ایزولاسیون در برابر آسیب استاتیک در جفتهای پیچخورده محافظت میکند.
* سازگار با انواع فرستنده-گیرنده 10/100TX که به نسبت چرخش 1:1 برای ارسال و دریافت نیاز دارند.
* برای ADAS، MAUها، هابها، مادربردها، تجهیزات ارتباطی و برنامههای شبکهسازی سیمی.
* دمای عملیاتی: 0 درجه سانتیگراد - 70 درجه سانتیگراد.
* بدون سرب / مطابق با RoHS
* رابط تک کاناله برای برنامههای اترنت 10/100 مگابیت بر ثانیه با CMCهایی که برای بهبود عملکرد سیستم EMC تنظیم شدهاند.
* حداکثر دمای لحیمکاری RoHS 260 درجه سانتیگراد، حداکثر دمای لحیمکاری غیر RoHS 225 درجه سانتیگراد. برای قطعه RoHS، پسوند -R را اضافه کنید.
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش (±5%) | TX=1CT:1CT RX=1CT:1CT |
| اندوکتانس OCL | 350uH Min (100KHz / 0.1Vrms، بایاس DC 8mA) 120uH Min (100KHz / 0.1Vrms، بایاس DC 18mA) |
| تلفات درج | 1-100MHz: -1.1dB Max 100-125MHz: -1.2dB Max |
| تلفات بازگشتی |
1-40MHz: -16dB Min 80-100MHz: -8dB Min |
| تداخل | 1-100MHz: -30dB Min |
| رد حالت مشترک به حالت مشترک | 1-100MHz: -30dB Min |
| رتبهبندی جریان / ولتاژ DC پینهای pse | 600mA Max @ 54VDC (پیوسته) |
| تست Hipot | 1500Vrms Min |
| دمای عملیاتی | 0~70 درجه سانتیگراد |
شماره قطعه جایگزین H16105DF FPE، LP41689PNL است. این قطعه در بسیاری از زمینهها مانند سیستمهای کمک راننده پیشرفته خودرو (ADAS)، تجهیزات ارتباطی، شبکهسازی سیمی، سیستمهای سازمانی و ماشینهای سازمانی کاربرد دارد.
شما میتوانید مدلهای مختلف قطعات الکترونیکی را از تولیدکنندگان مشهور جهان در LINK-PP پیدا کنید. این محصولات با دقت انتخاب شده و از نظر کیفیت به شدت کنترل میشوند، به علاوه ما یک سال گارانتی ارائه میدهیم. برای لجستیک، میتوانید DHL، FedEx، UPS، TNT و EMS یا هر شرکت حمل و نقل دیگری را انتخاب کنید. بنابراین میتوانید H16105DF را با اطمینان از LINK-PP سفارش دهید.
|
