جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LFE8505
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.23-$1.02
جزئیات بسته بندی: T&R
زمان تحویل: 1-2 هفته
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
LFE8505 |
کراس LINK-PP: |
LP1102NL |
نرخ داده: |
10/100 Base-T |
هسته در هر پورت: |
4 |
نوع نصب: |
نصب سطحی |
OCL: |
350 ساعت دقیقه |
سلام پات: |
1500 Vrms |
طول ترانسفورماتور اترنت: |
12.80 میلی متر |
عرض ترانسفورماتور اترنت: |
9.30 میلی متر |
ارتفاع ترانسفورماتور اترنت: |
6.20 میلی متر |
مشخصات: |
LFE8505 |
کراس LINK-PP: |
LP1102NL |
نرخ داده: |
10/100 Base-T |
هسته در هر پورت: |
4 |
نوع نصب: |
نصب سطحی |
OCL: |
350 ساعت دقیقه |
سلام پات: |
1500 Vrms |
طول ترانسفورماتور اترنت: |
12.80 میلی متر |
عرض ترانسفورماتور اترنت: |
9.30 میلی متر |
ارتفاع ترانسفورماتور اترنت: |
6.20 میلی متر |
LFE8505 یک ترانسفورماتور مغناطیسی 10/100 Base-T Ethernet است که برای ارائه یکپارچگی سیگنال عالی و عایق الکتریکی برای تجهیزات شبکه مدرن طراحی شده است.تولید شده با تکنولوژی نصب سطح (SMT)، این ترانسفورماتور LAN انتقال داده های پایدار را تضمین می کند در حالی که اجزای حساس IC را از افزایش ولتاژ بالا و تداخل الکترومغناطیسی (EMI) محافظت می کند.
| پارامتر | مشخصات |
|---|---|
| نوع محصول | ترانسفورماتور اترنت |
| شماره بخش | LP1102NL |
| مدل سازگار | LFE8505 |
| نوع ترانسفورماتور | ترانسفورماتور LAN |
| استاندارد اترنت | IEEE 8023 |
| نرخ داده | 10Base-T / 100Base-TX |
| پیکربندی پورت | بندر واحد |
| نوع بسته بندی | نصب سطح (SMD) |
| تعداد پین ها | 16 پین |
| هسته در هر بندر | 4 |
| نسبت چرخش | TX: 1CT:1CT / RX: 1CT:1CT |
| محرک مدار باز | حداقل ۳۵۰μH |
| ولتاژ عایق | حداقل 1500Vrms |
| اندازه بسته | 12.8 × 9.3 × 6.2 میلی متر |
| حداکثر دمای جریان مجدد | ۲۴۵ درجه سانتیگراد / ۵ ثانیه |
| دمای کار | 0°C تا +70°C |
| انطباق محیط زیست | تطابق با RoHS |

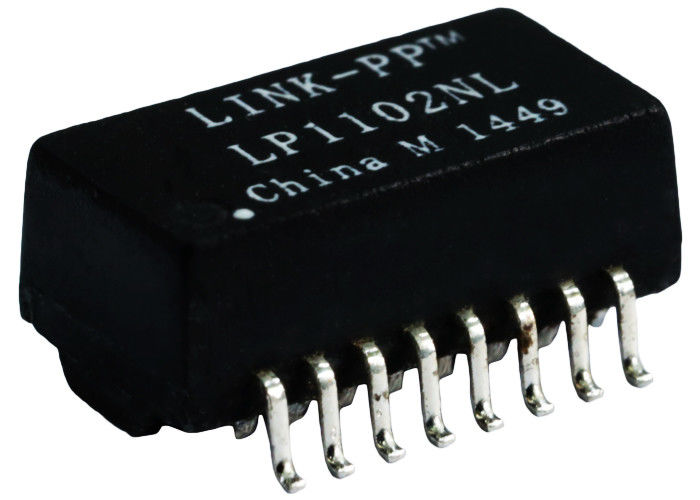

ترانسفورماتور اترنت LP1102NL برای ارائه یک اتصال مغناطیسی پایدار بین دستگاه های PHY اترنت و کانکتورهای RJ45 طراحی شده است.
طراحی ترانسفورماتور بهینه شده آن کمک می کند:
این ترانسفورماتور نیازهای الکتریکی کاربردهای Fast Ethernet را برآورده می کند و از مونتاژ خودکار PCB برای تولید حجم بالا پشتیبانی می کند.
| ماده | ارزش |
|---|---|
| نوع نصب | ارتفاع سطح |
| طول | 12.8 میلی متر |
| عرض | 9.3 میلی متر |
| ارتفاع | 6.2 میلی متر |
| بسته بندی | فریم باز |
| تعداد پین ها | 16 |
گواهينامه UL: شماره پرونده E484635
ج: یک ترانسفورماتور اترنت یک قطعه مغناطیسی است که بین یک تراشه اترنت PHY و یک کانکتور RJ45 نصب شده است.تطبیق موانع و سرکوب سر و صدا برای اطمینان از ارتباطات پایدار اترنت.
A: ترانسفورماتورهای SMT (طاقت سطح) مانند LFE8505 اجازه می دهد تا مونتاژ PCB به طور خودکار انجام شود، که به طور قابل توجهی تولید انبوه را تسریع می کند و هزینه های تولید را کاهش می دهد.آنها همچنین مساحت عمودی کمتری را در مقایسه با اجزای سوراخ سوراخ دارند.
LFE8505 تمام استانداردهای IEEE 802.3 را برای برنامه های 10/100 Base-T Fast Ethernet برآورده می کند.تضمین سازگاری و عملکرد قابل اعتماد شبکه در تمام دستگاه های استاندارد اترنت.
A: بله. LP1102NL به عنوان جایگزینی سازگار برای LFE8505 در طرح های رابط Ethernet پشتیبانی شده طراحی شده است.
A: این نشان می دهد که ترانسفورمور می تواند حداقل ولتاژ جداسازی 1500Vrms را تحمل کند، کمک به محافظت از دستگاه های PHY اترنت از افزایش برق و بهبود ایمنی سیستم.
A: حثیت مدار باز حثیت اصلی ترانسفورماتور را اندازه گیری می کند. LP1102NL حداقل OCL 350μH را فراهم می کند و انتقال سیگنال ایترنت پایدار را تضمین می کند.
A: بله. نمونه های مهندسی، ورق های داده و پشتیبانی فنی برای ارزیابی نمونه اولیه و صلاحیت تولید در دسترس هستند.
