جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,ISO,ROHS,REACH
شماره مدل: ۲۳۰۲۹۷-۷
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 40 عدد
قیمت: $1.2 - $6.86
جزئیات بسته بندی: سینی
زمان تحویل: 1-2 هفته
شرایط پرداخت: T/T، L/C، Western Union، NET30/60/90 Days،
قابلیت ارائه: 5KK در ماه
نوع: |
جک مغناطیسی RJ45 |
جنسیت: |
جک (مونث) |
پیکربندی: |
2x1 |
تعداد موقعیت ها / تماس ها در هر بندر: |
8P8C |
محافظ: |
سپر شده |
دسته عملکرد: |
گربه 5e |
حداقل دمای عملیاتی: |
- 40 ℃ |
حداکثر دمای عملیاتی: |
+ 85 ℃ |
درجه اشتعال پذیری: |
UL 94 V-0 |
چرخه های جفت گیری: |
چرخه 750 |
رنگ LED: |
سبز - زرد |
جهت برگه: |
بالا و پایین |
نوع: |
جک مغناطیسی RJ45 |
جنسیت: |
جک (مونث) |
پیکربندی: |
2x1 |
تعداد موقعیت ها / تماس ها در هر بندر: |
8P8C |
محافظ: |
سپر شده |
دسته عملکرد: |
گربه 5e |
حداقل دمای عملیاتی: |
- 40 ℃ |
حداکثر دمای عملیاتی: |
+ 85 ℃ |
درجه اشتعال پذیری: |
UL 94 V-0 |
چرخه های جفت گیری: |
چرخه 750 |
رنگ LED: |
سبز - زرد |
جهت برگه: |
بالا و پایین |

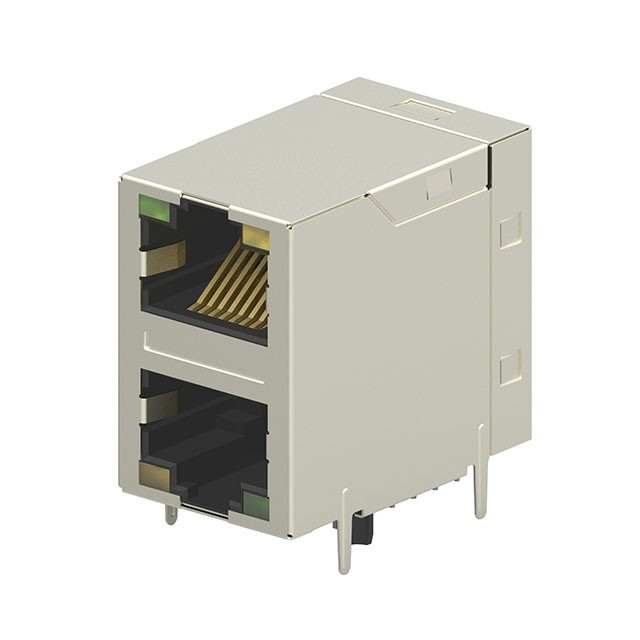

2301997-7 RJ45 با مغناطیس با استفاده از مواد با کیفیت بالا.سپر از مس ساخته شده و برای مقاومت در برابر خوردگی از نیکل استفاده شده است.مواد تماس یک آلیاژ مس است که دارای پوشش طلا (حداقل 0.76 μm یا 30 μin) بیش از 1.27 μm (50 μin) نیکل در منطقه تماس است.پین های جوش با قلع بر روی نیکل پوشانده شده اندعلاوه بر این، کانکتور قادر به مقاومت در برابر دمای 260 درجه سانتیگراد است.
یک RJ45 با مغناطیس یک کانکتور RJ45 با اجزای مغناطیسی داخلی مانند ترانسفورماتورها و خفه کننده ها است. این اجزای مغناطیسی عایق الکتریکی، یکپارچگی سیگنال،و کاهش صدا در شبکه های اترنتیکپارچه سازی مغناطیس به طور مستقیم در کانکتور RJ45 نیاز به ترانسفورماتورهای جداگانه در PCB را از بین می برد، که فضای را صرفه جویی می کند و فرآیند مونتاژ را ساده می کند.این نوع کانکتور به طور معمول در برنامه های کاربردی اترنت برای پشتیبانی از ویژگی هایی مانند انزوا سیگنال و تطبیق مقاومت استفاده می شود.
| نسبت چرخش @100kHz | (P1~P2): ((J1~J2) = 1:1±2% (P3~P4): ((J3~J6) = 1:1±2% (P5~P6): ((J4~J5) = 1:1±2% (P7~P8): ((J7~J8) = 1:1±2% |
| محرک اصلی | 350μH MIN @100kHz0.1V 8mA DC BIAS |
| مقاومت DC | 1.2 OHMS MAX |
| ضایعات ورودی | 1-100MHz: -1.0dB MAX 100 تا 125 مگاهرتز: -1.2 دبی MAX |
| بازپرداخت خسارت | 1-40MHz: -16dB MIN. 40-100MHz: -10dB+20log ((f/80MHz) MIN. |
| صحبت های متقابل | 1-100MHz: -30dB MIN. |
| حالت مشترک به حالت مشترک | 1-100MHz -30dB MIN |
| عزل: از طرفي به طرفي | 2250VDC |
