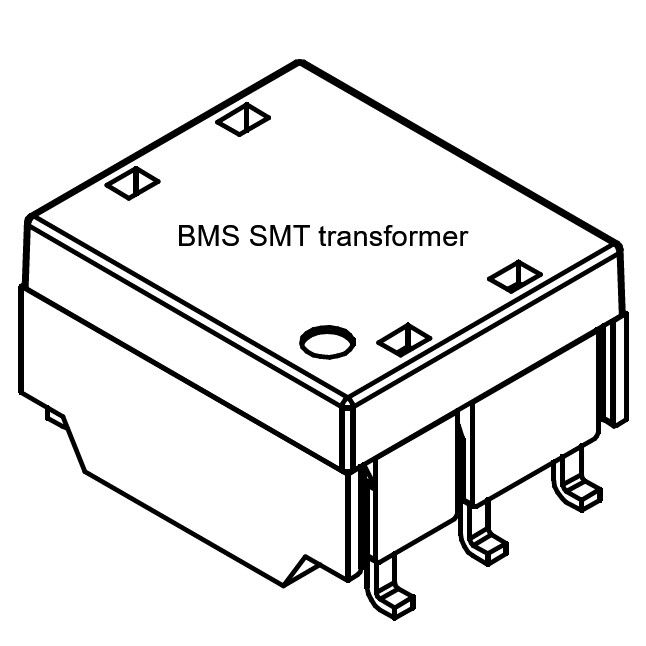

74941300 WE-BMS SMT ترانسفورم 6PIN برای سیستم های مدیریت باتری

نمای کلی ترانسفورماتور WE-BMS SMT 74941300:

اینترانسفورماتور WE-BMS SMT 74941300یک ترانسفورماتور سیگنال با کارایی بالا و درجه یک خودرویی است که به طور خاص برای آن طراحی شده استسیستم های مدیریت باتری (BMS)و زیرساخت های ذخیره انرژی این مولفه با داشتن نسبت چرخش 1CT:1CT، طراحی 6 پین روی سطح، و مانع جداسازی گالوانیکی برجسته، به عنوان یک عنصر حیاتی در حفظ ارتباطات داده ایمن، قابل اعتماد و بدون نویز در امتداد معماری های زنجیره ای عمل می کند.

با بکارگیری متخصصفناوری سیم کاملاً عایق FIW-674941300 کاهش گذرای ولتاژ بالا را بدون گسترش ردپای قطعات تضمین می کند، و آن را به انتخاب برتر برای طراحان خودروهای سطح 1 و توسعه دهندگان برق صنعتی که به دنبال سازگاری الکترومغناطیسی بهینه (EMC) و ایمنی باتری هستند، تبدیل می کند.

مشخصات ترانسفورماتور LAN 74941300 :

74941300 SMT ترانسفورماتور-شماتیک:

الگوی زمین توصیه شده: [mm]

کاربردهای 74941300 BMS LAN Magnetic

اینترانسفورماتور WE-BMS SMT 74941300در سراسر جهان در بخش های کلیدی مستقر شده است که خواستار جداسازی سیگنال بی عیب و نقص هستند:

1. وسایل نقلیه الکتریکی و هیبریدی (EV/HEV):جداسازی و رد نویز را بین بردهای مانیتورینگ سلولی محلی (CMU) و واحد مدیریت متمرکز باتری (BMU) فراهم می کند.
2. سیستم های ذخیره انرژی (ESS):سیستم‌های باتری کانتینری تجاری و صنعتی در مقیاس کاربردی را با استفاده از فرستنده‌های مدیریتی زنجیره‌ای دیزی محافظت می‌کند.
3. منابع تغذیه بدون وقفه (UPS):پیوندهای جمع آوری داده های جدا شده را در ماژول های قدرت پشتیبان شرکتی با قابلیت اطمینان بالا ارائه می دهد.
4. نظارت بر بسته های ولتاژ بالا صنعتی:مسیریابی تله متری سلول به سلول در خودروهای پیچیده خودکار هدایت شونده خودکار (AGVs) و پیشرانه های الکتریکی را کنترل می کند.

سوالات متداول درباره 74941300 BMS LAN Magnetic

اگر اولویت شما یک ترانسفورماتور است که تعادل داردمونتاژ SMT فشرده،ولتاژ جداسازی بالا، وصلاحیت درجه خودرو، 74941300 نقطه شروع بسیار کاربردی را در اختیار شما قرار می دهد. محدودیت های الکتریکی منتشر شده و ترسیم مکانیکی آن، طراحی با اطمینان را آسان تر می کند، به خصوص در طرح بندی های BMS حساس به فضا.

پشتیبانی OEM و ODM برای کمک به مطابقت با نیازهای منبع، نام تجاری و پروژه شما در دسترس است.

Q1: ترانسفورماتور 74941300 WE-BMS SMT برای چیست؟

این برای برنامه های سیستم مدیریت باتری طراحی شده است که در آن انتقال سیگنال ایزوله، نصب فشرده SMT و عملکرد عایق بالا مهم هستند.

Q2: آیا این ترانسفورماتور برای طراحی های جداسازی ولتاژ بالا مناسب است؟

بله. دیتاشیت لیست می کند4300 ولت DCولتاژ تست عایق،3100 ولت ACولتاژ تست عایق و1000 ولت DCولتاژ کاری

Q3: محدوده دمای عملیاتی چیست؟

محدوده دمای عملیاتی است-40 درجه سانتیگراد تا +125 درجه سانتیگراد.

Q4: آیا 74941300 جزء SMT است؟

بله. محصول به صورت a نشان داده شده استترانسفورماتور WE-BMS SMTبانصب روی سطحساخت و ساز

Q5: آیا از مدیریت سازگار با تولید پشتیبانی می کند؟

بله. دیتاشیت لیست می کندMSL 1، که برای گردش کار استاندارد تولید و ذخیره سازی مطلوب است.
