جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: UL,ISO,ROHS,REACH
شماره مدل: 74941503
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 10PCS
قیمت: قابل مذاکره
جزئیات بسته بندی: نوار و قرقره
زمان تحویل: 2 هفته
شرایط پرداخت: TT، NET30/60/90 Days، Western Union
قابلیت ارائه: 500 هزار در ماه
وضعیت: |
فعال |
شماره بخش: |
74941503 |
ولتاژ انزوا تقویت شده: |
4500 ولت ac |
بندر: |
1 |
دمای کار: |
-40 درجه سانتیگراد تا +125 درجه سانتیگراد |
کوه: |
SMT |
وضعیت: |
فعال |
شماره بخش: |
74941503 |
ولتاژ انزوا تقویت شده: |
4500 ولت ac |
بندر: |
1 |
دمای کار: |
-40 درجه سانتیگراد تا +125 درجه سانتیگراد |
کوه: |
SMT |

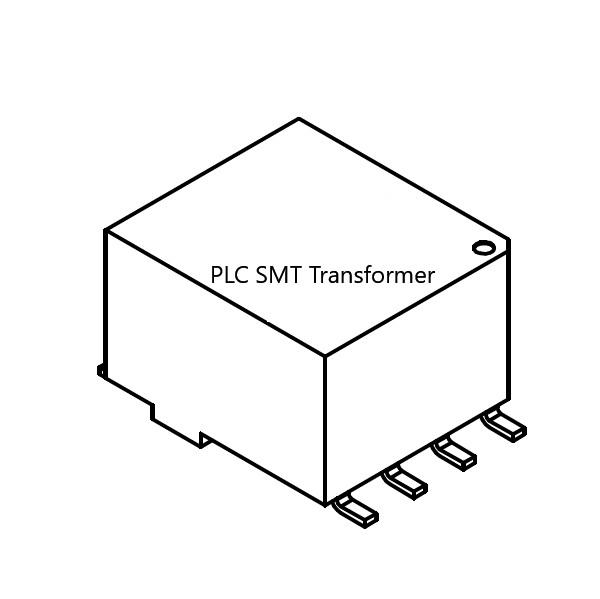

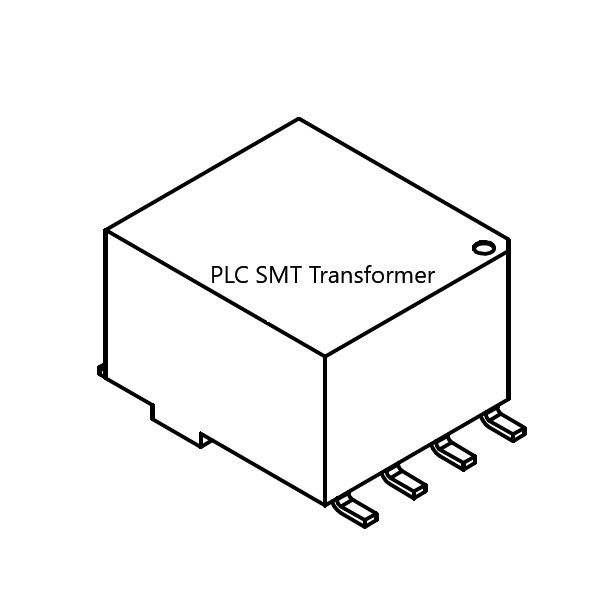

●نوع محصول: ترانسفورماتور اترنت برای ارتباطات اترنت/خط برق
● نسبت چرخش:1:4:3(طرح پذیری ±3٪)
● نصب:نصب سطح (SMT)
● دمای کار:-40°C تا +125°C(صنعت و خودرو)
● منزوی بودن زیاد:4500 VAC(۱ دقیقه، از درجه اول به درجه دوم)
● بسته بندی:SMT 8 پینطراحی جمع و جور
● رعایت: مطابق با RoHS و REACH
| مالکیت | شرایط آزمایش | ارزش | واحد | تحمل |
|---|---|---|---|---|
| محرک (L) | 2 مگاهرتز/100 میلی ولت (پین 1-4) | 20 | μH | حداقل |
| مقاومت نشت (Ls) | 2 مگاهرتز/100 میلی ولت | 0.05 | μH | حداکثر. |
| نسبت چرخش (n) | N3:N1:N2 | 1:4:3 | - | ±3٪ |
| ولتاژ آزمون عایق بندی (Vt) | یه دقیقه | 4500 | V (AC) | حداقل |
| مقاومت عایق بندی (Rso) | - | 10 | MΩ | حداقل |
| مقاومت DC 1 (R √ 1) | پین 2-3 (پین کوتاه 5-8) | 85 | mΩ | حداکثر. |
| مقاومت DC 2 (R?? 2) | پین 1 تا 4 | 20 | mΩ | حداکثر. |
| مقاومت DC 3 (R √ 3) | پین 5 تا 8 | 70 | mΩ | حداکثر. |
يادداشت:
1. پيوندهاي پيين براي اندازه گيري مقاومت مهم هستند
2. تحمل نسبت چرخش ± 3٪ است
| پارامتر | مشخصات |
|---|---|
| دمای کار | -40°C تا +125°C |
| شرایط نگهداری | <40°C؛ <75٪ RH (در بسته بندی اصلی) |
| سطح حساسیت به رطوبت (MSL) | 1 |
| شرایط آزمایش | +20°C، 33٪ RH (مگر اینکه مشخص شود) |
| استاندارد | وضعیت انطباق |
|---|---|
| تایید RoHS | مطابقت [2011/65/EU و 2015/863] |
| تایید REACH | مطابق یا اعلام شده [ (EC) 1907/2006] |
