جزئیات محصول
محل منبع: هواژو، چین
نام تجاری: LINK-PP
گواهی: RoHS Compliant

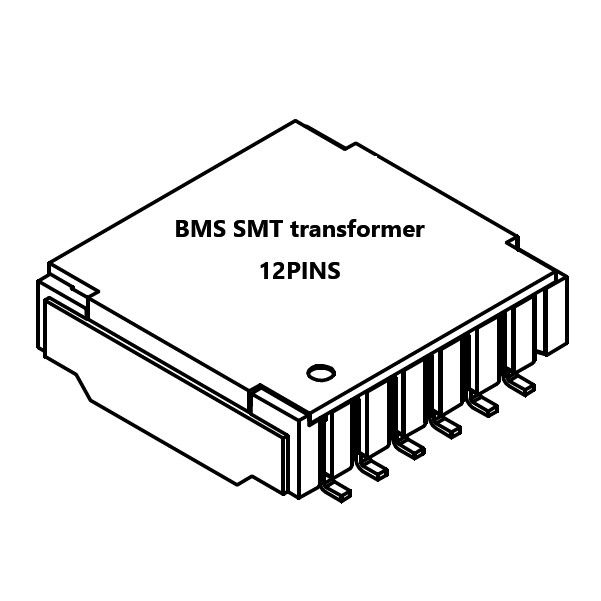

شماره مدل: 74942300
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 100 تا
قیمت: $0.9-$2.3
جزئیات بسته بندی: نوار و قرقره
زمان تحویل: 2-3 هفته
شرایط پرداخت: D/A، T/T، Western Union، MoneyGram
قابلیت ارائه: 5KK در ماه
تعداد پورت ها: |
2 |
پین ها: |
12 |
اندازه: |
15،1x14.7x4.75mm |
ولتاژ کاری: |
1000 ولت DC |
انزوای تقویت شده: |
4300 ولت DC |
OEM/ODM: |
حمایت |
نسبت چرخش: |
1CT:1CT |
دمای کار: |
-40 تا +125 درجه سانتیگراد |
تعداد پورت ها: |
2 |
پین ها: |
12 |
اندازه: |
15،1x14.7x4.75mm |
ولتاژ کاری: |
1000 ولت DC |
انزوای تقویت شده: |
4300 ولت DC |
OEM/ODM: |
حمایت |
نسبت چرخش: |
1CT:1CT |
دمای کار: |
-40 تا +125 درجه سانتیگراد |
| مالکیت | شرایط آزمایش | ارزش | واحد | تحمل |
|---|---|---|---|---|
| محرک (L) | 100 کیلوهرتز / 100 میلی ولت | 150 تا 450 | μH | حداقل تا حداکثر |
| ضایعات ورودی (IL) | ۴ مگاهرتز | -0.25 | دی بی | حداکثر. |
| خسارت بازده (RL) | 4 مگاهرتز @ 100 Ω | -20 | دی بی | حداقل |
| نسبت رد حالت مشترک (CMRR1) | 1 تا 10 مگاهرتز | -35 | دی بی | حداقل |
| نسبت رد حالت مشترک (CMRR1) | 10- 1000 مگاهرتز | -20 | دی بی | حداقل |
| ولتاژ کاری | - | 1000 | V (DC) | - |
| ولتاژ آزمون عایق بندی (DC) | ، یک دقیقه | 4300 | V (DC) | حداقل |
| ولتاژ آزمون عایق بندی (AC) | ، یک دقیقه | 3100 | V (AC) | حداقل |
| محرک نشت () | 100 کیلوهرتز / 100 میلی ولت | 0.5 | μH | حداکثر. |
| مقاومت عایق () | - | 400 | MΩ | حداقل |
| مسافت آزاد () | - | 10 | mm | حداقل |
| فاصله حرکت () | - | 10 | mm | حداقل |
| مقاومت DC 1 (جانب ترانسفورم) | 450 | mΩ | حداکثر. | |
| مقاومت DC 2 (جانب CMC) | 850 | mΩ | حداکثر. |
يادداشت هاي مهم:
محدوده نفوذ حداقل (150 μH) و حداکثر (450 μH) را نشان می دهد.
تمام ولتاژ های آزمایش عایق بندی حداقل مقادیر مورد نیاز هستند.
مقادیر مقاومت بین سمت ترانسفورماتور (حداکثر 450 mΩ) و سمت خنک کننده حالت مشترک (حداکثر 850 mΩ) متفاوت است
