جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 7490140123 ، 7490140124 ، 7490140125
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000/10K/25K
قیمت: $0.06-$2.2
جزئیات بسته بندی: T&R
زمان تحویل: ذخایر
شرایط پرداخت: TT,NET30/60/90 روز
قابلیت ارائه: 3KK/ماه
نرخ داده: |
10/100 Base-T |
بندر: |
1 |
سبک نصب: |
SMT |
نسبت چرخش: |
1:1 |
PoE: |
غیر PoE |
اندوکتانس: |
350uH |
ولتاژ جداسازی: |
1500 ولت RMS |
دمای کار: |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |
نرخ داده: |
10/100 Base-T |
بندر: |
1 |
سبک نصب: |
SMT |
نسبت چرخش: |
1:1 |
PoE: |
غیر PoE |
اندوکتانس: |
350uH |
ولتاژ جداسازی: |
1500 ولت RMS |
دمای کار: |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |

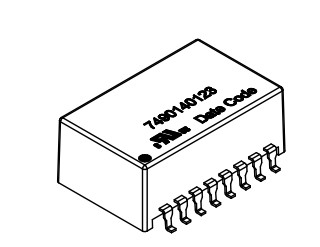

| شماره بخش | 7490140123 | 7490140124 | 7490140125 |
| داده های Rata | 10/100 Base-T | 10/100 Base-T | 10/100 Base-T |
| تعداد PIN ها | 16شماره ی PIN | 12شماره ی PIN | شماره 24PIN |
| نسبت چرخش | 1:1 (±2٪) | 1:1 (±2٪) | 1:1 (±2٪) |
| استحکام | ۳۵۰ μH | ۳۵۰ μH | ۳۵۰ μH |
| ولتاژ عایق | 1500 ولت (RMS، 1 دقیقه) | 1500 ولت (RMS، 1 دقیقه) | 1500 ولت (RMS، 1 دقیقه) |
| از دست دادن ورودی | -1.4 دسیبل حداکثر (1 ‰ 100 مگاهرتز) | -1.2 دبیل حداکثر (1100 MHz) | -1.4 دسیبل حداکثر (1 ‰ 100 مگاهرتز) |
| بازده از دست دادن |
-14 دبیل دقیقه (1 ′′30 MHz) -9 دبیل دقیقه (3060 MHz) -8 دبیل دقیقه (6080 MHz) -7 دبیل دقیقه (80-100 مگاهرتز) |
-16 دبیل دقیقه (130 MHz) -14 دبیل دقیقه (3060 مگاهرتز) -9 دبیل دقیقه (6080MHz) -8 دبیل دقیقه (80-100 مگاهرتز) |
-14 دبیل دقیقه (1 ′′30 MHz) -9 دبیل دقیقه (3060 MHz) -8 دبیل دقیقه (6080 MHz) -7 دبیل دقیقه (80-100 مگاهرتز) |
| نسبت رد حالت مشترک (CMRR) |
-20 دسیبل دقیقه (130 MHz) -18 دبیل دقیقه (3060 MHz) -15 دبیل دقیقه (60-100 MHz) |
|
-20 دسیبل دقیقه (130 MHz) -18 دبیل دقیقه (3060 MHz) -15 دبیل دقیقه (60-100 MHz) |
| نسبت رد حالت متداول به حالت متداول (DCMR)) |
-30 دسیبل دقیقه (1 ′′30 MHz) -25 دبیل دقیقه (3060 MHz) -20 دبیل دقیقه (60-100 MHz) |
-35 دبیل دقیقه (130 MHz) -32 دسیبل دقیقه (3060 مگاهرتز) -30 دبیل دقیقه (60-100 MHz) |
-30 دسیبل دقیقه (1 ′′30 MHz) -25 دبیل دقیقه (3060 MHz) -20 دبیل دقیقه (60-100 MHz) |
| صدای عبور (CT) |
-40 دبیل دقیقه (160 مگاهرتز) -35 دبیل دقیقه (60-100 MHz) |
-33 دسیبل دقیقه (160 MHz) -30 دبیل دقیقه (60-100 MHz) |
-40 دبیل دقیقه (160 مگاهرتز) -35 دبیل دقیقه (60-100 MHz) |
| نوع نصب | SMT | SMT | SMT |
| دمای کار | -40°C تا +85°C | -40°C تا +85°C | -40°C تا +85°C |
| مقاومت DC (حداکثر) | 500mΩ (100 kHz / 100 mV (پین های 9-16) | 1300mΩ(100 کیلوهرتز / 100 میلی ولت (پین های 7 تا 12) | 500mΩ(100 کلو هرتز / 100 میلی ولت (پین های 13-24) |
| ابعاد (L × W × H) | 24.28 × 15.1 × 11.0 میلی متر | 17.1 × 14.75 × 8.65 میلی متر | 18.25 × 15.59 × 10.02 میلی متر |
| فاصله آزاد | 2.5 میلی متر | 2.5 میلی متر | 2.5 میلی متر |
| فاصله حرکت | 4 میلی متر | 4 میلی متر | 4 میلی متر |
| بندر | 1 | 1 | 1 |
