جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 634108185521
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: یک قطعه
قیمت: $0.06-$0.9
جزئیات بسته بندی: T&R
زمان تحویل: امروز ارسال کنید
شرایط پرداخت: TT,NET30/60/90 روز
قابلیت ارائه: 3KK/ماه
سیستم کاربردی: |
گربه 3 |
پورت ها: |
1 |
سبک نصب: |
smt |
نسبت چرخش: |
1:1 |
PoE: |
غیر PoE |
زبانه: |
برگه |
نوع رابط: |
8p8c |
دمای عملیاتی: |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |
سیستم کاربردی: |
گربه 3 |
پورت ها: |
1 |
سبک نصب: |
smt |
نسبت چرخش: |
1:1 |
PoE: |
غیر PoE |
زبانه: |
برگه |
نوع رابط: |
8p8c |
دمای عملیاتی: |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |

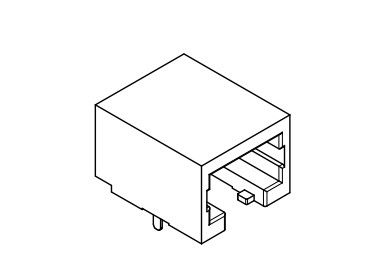

کابل 634108185521 جک RJ45 کم ارتفاع 8P8C ساخت LINK-PP یک کانکتور اترنت با فناوری نصب سطحی (SMT) درجه یک است که به طور خاص برای چیدمانهای برد مدار چاپی (PCB) با تراکم بالا طراحی شده است. این جک ماژولار CAT 3 با طراحی فشرده و کم ارتفاع، انتقال سیگنال قابل اعتماد و پایداری ساختاری را برای تجهیزات مخابراتی مدرن و دستگاههای شبکهسازی تضمین میکند. این محصول کاملاً مطابق با استانداردهای UL، RoHS، REACH و ISO است و انتخاب بهینهای برای مهندسانی است که به دنبال راهحلهای اتصال صرفهجویی در فضا و بادوام هستند.
| دسته | مشخصات |
|---|---|
| کد سفارش | 634108185521 |
| نوع کانکتور | 8P8C (RJ45) |
| سبک نصب | نصب سطحی (SMT) |
| جهتگیری | افقی (زاویه راست) |
| جهت زبانه | زبانه پایین |
| محافظ | بدون محافظ (محفظه پلاستیکی) |
| چرخههای جفتگیری | 750 چرخه (دوام) |
| دمای عملیاتی | -40°C تا +85°C |
| پارامتر | مشخصات |
|---|---|
| جریان نامی | 1.5A |
| ولتاژ کاری | 125V AC |
| ولتاژ قابل تحمل | 1000V AC (60s) |
| مقاومت تماس | ≤30mΩ (حداکثر) |
| مقاومت عایق | ≥1000MΩ (حداقل) |
| پارامتر | ابعاد (میلیمتر) | تلرانس |
|---|---|---|
| عرض | 15.10 | ±0.15 |
| عمق | 18.10 | ±0.15 |
| ارتفاع | 11.50 | ±0.15 |
| گام پین SMT | 1.27 | ±0.15 |
| لبه جلو تا مرکز پین | 7.90 | ±0.20 |
| سوراخ پین نصب | 1.40 | ±0.15 |
| عرض پد PCB | 0.80 | ±0.15 |
| گام پد | 8.89 | ±0.15 |
| قطعه | مواد/استاندارد |
|---|---|
| جنس محفظه | PA9T (پلیآمید 9T)، مشکی |
| رتبه اشتعالپذیری | UL94 V-0 |
| کنتاکتها | آلیاژ مس (طلا روی نیکل) |
| انطباق زیستمحیطی | RoHS، REACH، تأییدیه UL |
| پارامتر | مشخصات |
|---|---|
| بستهبندی | سینی (تعداد استاندارد: 100) |
| MOQ | 1 قطعه |
جک SMT RJ45 634108185521 بسیار پرکاربرد است و در سیستمهای مختلف شبکهسازی و ارتباطی، از جمله موارد زیر به طور گستردهای استفاده میشود:
مناسب برای:
استفاده شده در:
ایدهآل برای:
به دنبال قیمت عمده یا مشخصات سفارشی برای جک RJ45 کم ارتفاع 634108185521هستید؟ تیم فنی ما آماده کمک به شماست.
[اکنون با LINK-PP تماس بگیرید] | [درخواست نمونه رایگان]
جک RJ45 کم ارتفاع یک جک ماژولار اترنت فشرده است که با ارتفاع عمودی کاهش یافته نسبت به جکهای RJ45 استاندارد طراحی شده است. این جک معمولاً در دستگاههایی که فضای PCB و اندازه محفظه محدود است، استفاده میشود.
بله. 634108185521 یک جک ماژولار RJ45 SMT (فناوری نصب سطحی) است که برای نصب مستقیم روی پدهای سطح PCB طراحی شده است.
8P8C به هشت موقعیت و هشت کنتاکت اشاره دارد. این پیکربندی رابط رایج مورد استفاده برای جکهای ماژولار اترنت است.
خیر. این مدل فقط یک جک RJ45 است و فاقد ترانسفورماتور یا مگنتیک اترنت یکپارچه است.
جکهای RJ45 کم ارتفاع معمولاً در تجهیزات مخابراتی، سیستمهای اترنت صنعتی، دستگاههای تعبیه شده و سختافزارهای شبکهسازی فشرده که ارتفاع PCB محدود است، استفاده میشوند.
بله. طراحی SMT امکان سازگاری با فرآیندهای مونتاژ خودکار نصب سطحی را فراهم میکند.
جکهای RJ45 SMT مستقیماً روی پدهای سطح PCB نصب میشوند و امکان مونتاژ خودکار و طراحیهای فشرده را فراهم میکنند، در حالی که جکهای Through-hole به سوراخهای PCB نیاز دارند و نگهداری مکانیکی قویتری را ارائه میدهند.
