جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: RoHS
شماره مدل: 1-1840326-7
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 10PCS
قیمت: $3-$5.5
جزئیات بسته بندی: نوار و رول (TR)
زمان تحویل: ۳ تا ۵ روز
شرایط پرداخت: T/T، L/C، Western Union
قابلیت ارائه: 600 هزار در ماه
نام محصول: |

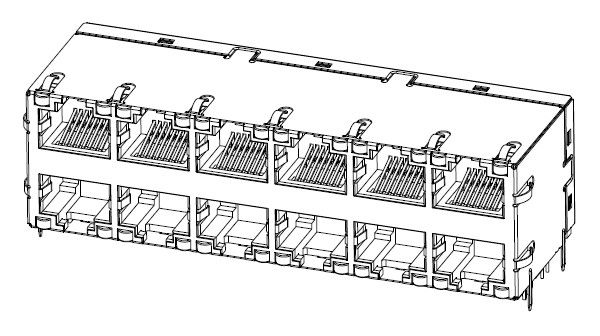

کانکتور Gigabit 2x6 RJ45 انباشته شده |
شماره بخش: |
1-1840326-7 |
پیکربندی پورت: |
2x6 (پیکربندی انباشته) |
نوع نصب: |
از طریق سوراخ |
گرایش: |
زاویه راست (دخول جانبی) |
محافظ: |
بله (کاملاً EMI محافظ) |
ال ای دی ها: |
با شاخص های LED |
رتبه بندی سرعت: |
10/100/1000 Base-t |
مغناطیسی: |
یکپارچه |
انطباق: |
IEEE 802.3Ab ، Rohs |
نام محصول: |
کانکتور Gigabit 2x6 RJ45 انباشته شده |
شماره بخش: |
1-1840326-7 |
پیکربندی پورت: |
2x6 (پیکربندی انباشته) |
نوع نصب: |
از طریق سوراخ |
گرایش: |
زاویه راست (دخول جانبی) |
محافظ: |
بله (کاملاً EMI محافظ) |
ال ای دی ها: |
با شاخص های LED |
رتبه بندی سرعت: |
10/100/1000 Base-t |
مغناطیسی: |
یکپارچه |
انطباق: |
IEEE 802.3Ab ، Rohs |
در1-1840326-7یک دستگاه با کارایی بالا استکانکتور 2x6 RJ45 انباشته شدهبرایگیگابیت اترنت (10/100/1000Base-T)این کانکتور به طور مستقیم اجزای مغناطیسی مانند ترانسفورماتورهای عایق بندی و خفه کننده های حالت مشترک را به خانه ادغام می کند، طراحی صفحه را ساده می کند و تعداد اجزای را کاهش می دهد.اين شاملشاخص های LEDبرای هر پورت برای نشان دادن وضعیت شبکه و فعالیت و ارائه کاملمحافظ EMIبرای بهبود یکپارچگی سیگنال. ایده آل برای برنامه های کاربردی با چگالی بالا مانند سوئیچ های اترنت، روترها و کارت های رابط شبکه (NIC) ،این کانکتور از انتقال داده های قابل اعتماد در حالی که صرفه جویی در فضای PCB ارزشمند پشتیبانی می کند.
| دسته بندی | مشخصات |
|---|---|
| درخواست | 10/100/1000 Ethernet Base-T |
| مقاومت | 100 اوم |
| نسبت چرخش (شیپ-کابل) | 1١ (همه چهار جفت) |
| محرک مدار باز (OCL) | 350μH Min @ 100kHz، 0.1Vrms، 8mA DC Bias (0°C تا 70°C، همه چهار جفت) |
| جهت گیری جفت | دو جهت (همه چهار جفت) |
| پارامتر | مشخصات |
|---|---|
| ضایعات ورودی (LL) | -1.0dB حداکثر (0.5MHz تا 100MHz) |
| خسارت بازده (RL) | -12dB Min (0.5MHz تا 40MHz) -10dB Min (40.1MHz تا 100MHz) |
| کاهش صدای عبور | -35dB Min (0.5MHz تا 40MHz) -33dB Min (40.1MHz تا 100MHz) |
| رد حالت مشترک (CMRR) | -30dB Min (0.5MHz تا 100MHz) |
| ولتاژ عایق | 1500Vrms برای 60 ثانیه (زمان افزایش: 1000V / sec، تمام پورت ها متصل هستند) |
| رنگ LED | طول موج غالب (λd) | ولتاژ جلو (VF @ IF = 20mA) |
|---|---|---|
| سبز | ۵۶۵ nm | 1.8 ∙2.8 ولت |
| زرد | ۵۸۵ nm | 1.8 ∙2.8 ولت |
| نارنجی | ۵۹۰ nm | 1.8 ∙2.8 ولت |
| قرمز | ۶۳۰ nm | 1.8 ∙2.8 ولت |
| آبی | ۴۷۰ نانومتر | 2.8 ∙3.3 ولت |
| سفید | 5500K (درجه حرارت رنگ) | 2.8 ∙3.3 ولت |
