جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: RoHS compliant
شماره مدل: 7498111001A
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد، نمونه های رایگان
قیمت: $0.21 - $0.7
جزئیات بسته بندی: سینی
زمان تحویل: حدود 3 روز
شرایط پرداخت: TT، NET30/60/90 Days، Western Union
قابلیت ارائه: 20 هزار قطعه در هفته
شماره قطعه: |
7498111001A RJ45 ترانسفورماتور LAN |
OCL: |
350 میکرون دقیقه |
نسبت چرخش: |
1: 1 (TX) ، 1: 1 (RX) |
از دست دادن درج: |
-1.0 dB Max. |
مواد پایه: |
فریت |
تماس با آبکاری: |
قلع 100 ٪ با نیکل |
منطقه تماس: |
آبکاری 15 میکرومتر " |
مسکن: |
ترموپلاستیک |
سپر: |
50 μ "نیکل بیش از 0.008" آلیاژ مس |
UL 94V-0: |
حمایت از مسکن |
شماره قطعه: |
7498111001A RJ45 ترانسفورماتور LAN |
OCL: |
350 میکرون دقیقه |
نسبت چرخش: |
1: 1 (TX) ، 1: 1 (RX) |
از دست دادن درج: |
-1.0 dB Max. |
مواد پایه: |
فریت |
تماس با آبکاری: |
قلع 100 ٪ با نیکل |
منطقه تماس: |
آبکاری 15 میکرومتر " |
مسکن: |
ترموپلاستیک |
سپر: |
50 μ "نیکل بیش از 0.008" آلیاژ مس |
UL 94V-0: |
حمایت از مسکن |
| پارامتر | ارزش |
|---|---|
| شماره بخش | 7498111001A |
| نوع | 1000BASE-T MagJack |

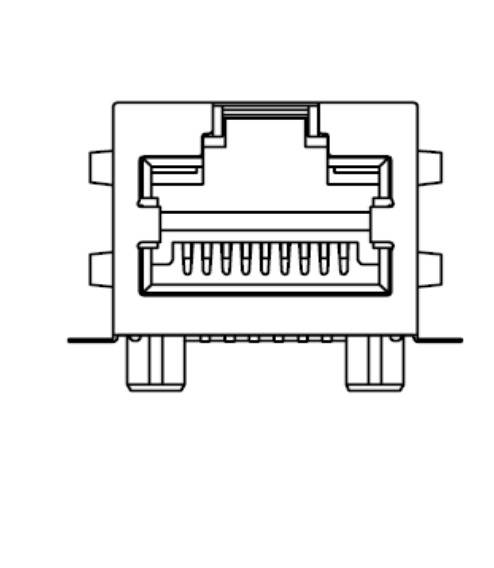

| توضیحات | 1000Base-T RJ45 کنتاکتور با ترانسفورماتور یکپارچه |
| پشتیبانی PoE | نه |
| بندر | 1 |
| جهت برگه | بالا |
| LED | بدون LED |
| آٹو MDIX | آره |
| دمای عملیاتی | -40 °C تا +85 °C |
| درخواست |
IEEE 802.3ab سازگار با 1000Base-T |
| پارامتر | مشخصات |
|---|---|
| استحکام (OCL) | ۳۵۰ μH دقیقه @ ۱۰۰ کیلو هرتز، ۱۰۰ میلی ولت، ۸ مآ DC Bias |
| نسبت چرخش (TR) | 11 (TX) ، 1 (RX) @ 100 kHz / 100 mV |
| ضایعات ورودی (IL) | -1.0 دبیل حداکثر (1100 MHz) |
| خسارت بازده (RL) | -18 دبیل دقیقه (130 MHz) -15 دبیل دقیقه (3060 MHz) -12 دبیل دقیقه (6080 MHz) -10 دبیل دقیقه (80-100 مگاهرتز) |
| رد حالت مشترک (CMR) | -35 دبیل دقیقه (130 MHz) -30 دبیل دقیقه (30-100 مگاهرتز) |
| صدای عبور (CT) | -37 دسیبل دقیقه (1 ′′ 30 مگاهرتز) -32 دسیبل دقیقه (3060 مگاهرتز) -27 دبیل دقیقه (60-100 MHz) |
| ولتاژ آزمون هیپوت | 1500 ورمی، 1 دقیقه |
7498111001A ترانسفورماتور LAN برای رابط های شبکه گیگابیت اترنت (1000BASE-T) طراحی شده است.و سرکوب سر و صدا بین اتصال Ethernet PHY و اتصال RJ45، تضمین انتقال قابل اعتماد داده های با سرعت بالا در تجهیزات شبکه.
کاربردهای معمول شامل سوئیچ های اترنت، روترها، کارت های رابط شبکه (NIC ها) ، دستگاه های صنعتی اترنت و سیستم های شبکه ای جاسازی شده است.
7498111001A برای 1000BASE-T Gigabit Ethernet طراحی شده است و از انتقال داده های 1 Gbps از طریق کابل های مسی جفت مانند Cat5e یا Cat6 پشتیبانی می کند.
این استاندارد به طور گسترده ای در مراکز داده، شبکه های سازمانی و دستگاه های صنعتی اترنت استفاده می شود.

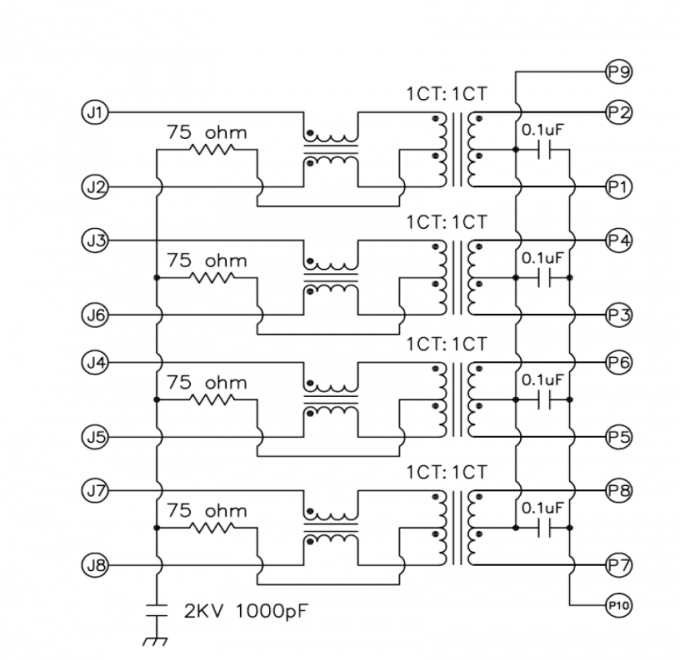

یک ترانسفورماتور LAN (مغناطیسی اترنت) چندین عملکرد مهم را در رابط های اترنت انجام می دهد:
این توابع کمک می کنند تا ارتباطات ایترنتی پایدار و مطابق با استانداردها را تضمین کنند.
بله، ترانسفورماتور 7498111001A براي کار با فرستنده هاي گيگابيت اترنت PHY که از 1000BASE-T پشتیبانی ميکنن طراحی شدهاین می تواند در طرح های رابط Ethernet که در آن آهنربا بین کانکتور PHY و RJ45 مورد نیاز است، ادغام شود.
مهندسان باید مانع، نسبت چرخش و دستورالعمل های طرح را برای اطمینان از سازگاری بهینه بررسی کنند.
ترانسفورماتور 7498111001A WE-RJ45LAN معمولاً در:
طراحی جمع و جور آن را برای سخت افزار شبکه با چگالی بالا مناسب می کند.
یک ترانسفورماتور LAN کیفیت سیگنال را با:
این ویژگی ها برای حفظ ارتباطات قابل اعتماد گیگابیت اترنت از طریق کابل های مس ضروری هستند.
