جزئیات محصول
Place of Origin: China
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
Model Number: 7498111123
شرایط پرداخت و حمل و نقل
Minimum Order Quantity: 50/500/1000
قیمت: قابل مذاکره
Packaging Details: Tape
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4600K.PCS/Month
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |

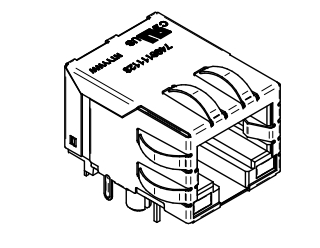

کانکتورهای WE-RJ45LAN سری 7498111123 RJ45 با مغناطیس یکپارچه 1000BASE-T برای ادغام یکپارچه و کارآمد در رابط های Ethernet طراحی شده اند. مدل 7498111123 ،به طور خاص برای جوشاندن از طریق جریان بازپرداخت سوراخ (THR) طراحی شده است، یک کانکتور RJ45 را با یک ترانسفورماتور یکپارچه و خفه کننده حالت مشترک ترکیب می کند. این طراحی فشرده تقریباً 50٪ کوچکتر از راه حل های مغناطیسی مجزا است ،به طور قابل توجهی صرفه جویی در فضای ارزشمند صفحه در حالی که اطمینان از انطباق با IEEE 802.3 و استاندارد های IEC 62368-1.
| پارامتر | مشخصات |
|---|---|
| محرک (L) | ۳۵۰ μH دقیقه (100 kHz / ۱۰۰ mV / ۸ mA) |
| ولتاژ آزمون عایق بندی (Viso) | 2250 VDC |
| ضایعات ورودی (IL) | -1 دبیل حداکثر (1100 مگاهرتز) |
| خسارت بازده (RL) | -16 دبیل دقیقه (130 مگاهرتز) -14 دبیل دقیقه (3060 مگاهرتز) -12 دبیل دقیقه (6080 مگاهرتز) -10 دبیل دقیقه (80100 مگاهرتز) |
| صدای عبور (CT) | -33 دی سی بی دقیقه (160 مگاهرتز) -30 دی سی بی دقیقه (6080 مگاهرتز) -30 دی سی بی دقیقه (80100 مگاهرتز) |
| نسبت رد حالت مشترک (CMRR) | -33 دبیل دقیقه (130 مگاهرتز) -30 دبیل دقیقه (3060 مگاهرتز) -30 دبیل دقیقه (6080 مگاهرتز) -30 دبیل دقیقه (80100 مگاهرتز) |
| نسبت چرخش | 1:1 |
| نرخ داده | 1000BASE-T |
| پارامتر | مشخصات |
|---|---|
| دمای کار | -40°C تا +85°C |
| شرایط نگهداری (در بسته بندی اصلی) | < 40°C؛ < 75٪ RH |
| سطح حساسیت به رطوبت (MSL) | 1 |
| چرخه جفت گیری | 750 چرخه |
| اجزا | ماده / پوشش |
|---|---|
| مواد ساختمانی پلاستیکی | LCP ترموپلاستیک، سیاه |
| درجه قابل احتراق | UL94 V-0 |
| مواد محافظ | مس |
| پوشش حفاظتی | 30μ" نیکل |
| مواد تماس | فوسفور برنز |
| پوشش تماس | 30μ" طلا بیش از 50μ" نیکل |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
