RJ45 2X2 2250741-1 زاویه راست زاویه راست پشتیبانی 100W 4PPoE

مشخصات RJ45 2X2 2250741-1:

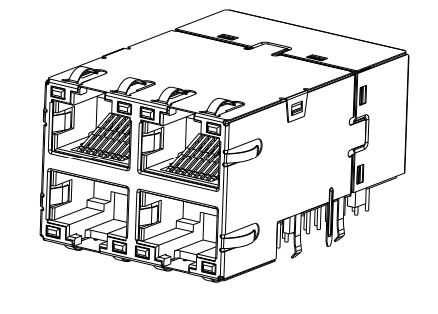

2250741-1 نقاشی

مدار 2.5G 4PPoE:

ویژگی های کلیدی:

• طراحی یکپارچه: بارزترین ویژگی، ادغام کانکتور RJ45 و مغناطیس های اترنت (ترانسفورماتورها و چوک ها) در یک ماژول فشرده و واحد است.
• نرخ داده با سرعت بالا: برای پشتیبانی از اترنت 2.5GBASE-T طراحی شده است و عملکرد شبکه با سرعت بالا را تضمین می کند.
• PoE با توان بالا: این دستگاه از 100W 4-Pair Power over Ethernet (4PPoE) پشتیبانی می کند و به آن اجازه می دهد تا توان قابل توجهی را به دستگاه های متصل مانند نقاط دسترسی بی سیم با کارایی بالا، دوربین های IP و روشنایی LED ارائه دهد.
• سازگاری با استاندارد صنعت: این ICM ها به گونه ای طراحی شده اند که با PHY های اترنت اصلی (دستگاه های لایه فیزیکی) از تولید کنندگانی مانند Broadcom سازگار باشند. آنها اغلب از ردپای استاندارد صنعت و پین اوت ها استفاده می کنند که می تواند ارتقاء طرح های موجود را آسان تر کند.
• دوام و قابلیت اطمینان: با ویژگی هایی مانند طراحی قوی و محدوده دمای عملیاتی مناسب برای محیط های مختلف، این کانکتورها برای قابلیت اطمینان ساخته شده اند. آنها همچنین معمولاً 100٪ در تولید تست hi-pot می شوند.

عملکردهای کلیدی:

• شرطی سازی سیگنال: مغناطیس های یکپارچه برای حفظ یکپارچگی سیگنال در انتقال داده با سرعت بالا بسیار مهم هستند. آنها به اطمینان از تمیز و عاری بودن سیگنال ها از اعوجاج کمک می کنند.
• سرکوب EMI: عملکرد اصلی MagJack RJ45 2x2 سرکوب تداخل الکترومغناطیسی است. اجزای داخلی، مانند چوک های حالت مشترک، برای رسیدگی به نویز هدایت شده و تابشی طراحی شده اند که برای برآورده کردن الزامات EMC (سازگاری الکترومغناطیسی) بسیار مهم است.
• ایزولاسیون الکتریکی: مغناطیس ها ایزولاسیون گالوانیکی را فراهم می کنند که در برابر اتصال کوتاه و نوسانات ولتاژ محافظت می کند. این یک ویژگی ایمنی حیاتی در تجهیزات شبکه است.
• کاهش اجزا و فضا: با ترکیب کانکتور و مغناطیس ها، ICM تعداد اجزای موجود در برد مدار چاپی (PCB) را کاهش می دهد که به نوبه خود باعث صرفه جویی در فضای ارزشمند برد می شود و می تواند فرآیند طراحی و مونتاژ را ساده کند.
• تحویل برق (PoE): این ماژول انتقال برق از طریق کابل اترنت را تسهیل می کند و به عنوان تجهیزات منبع تغذیه (PSE) یا یک دستگاه تغذیه شده (PD) عمل می کند.
