جزئیات محصول
Place of Origin: CHINA
نام تجاری: LINK-PP
گواهی: UL,ISO,ROHS,REACH
Model Number: 2250742-1
شرایط پرداخت و حمل و نقل
Minimum Order Quantity: Free samples
قیمت: قابل مذاکره
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |

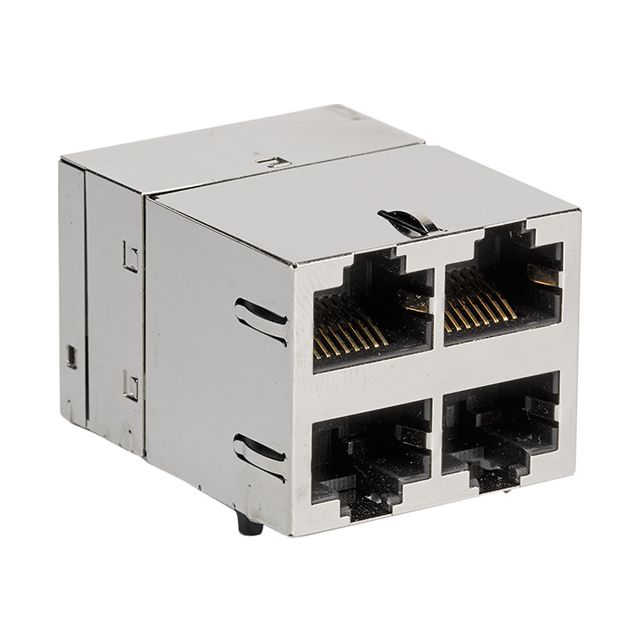

The 2250742-1 یک ماژول کانکتور RJ45 2x2 انباشته شده است که برای برنامه‌های اترنت 2.5GBASE-T طراحی شده است. این ماژول دارای مغناطیس‌های یکپارچه, LEDهای دو رنگ (سبز/زرد) برای نشانگر اتصال و فعالیت، و یک پیکربندی نصب از طریق سوراخ برای اتصال قابل اعتماد PCB است.
این کانکتور که برای ارائه یکپارچگی سیگنال بالا، محافظ EMI عالی و انطباق با RoHS ساخته شده است، برای دستگاه‌های شبکه‌سازی نسل بعدی مانند سوئیچ‌ها، روترها، سرورها و سیستم‌های ارتباطی صنعتی ایده‌آل است. این محصول با استانداردهای اشتعال‌پذیری UL 94V-0 مطابقت دارد و از یک فرآیند لحیم‌کاری موجی با حداکثر 260 درجه سانتی‌گراد پشتیبانی می‌کند.
اطلاعات عمومی
| پارامتر | مشخصات |
|---|---|
| شماره قطعه | 2250742-1 |
| پیکربندی پورت | 2x2 (انباشته شده) |
| نوع نصب | از طریق سوراخ |
| مشخصات ارتفاع | آفست |
| دمای عملیاتی | 0 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد |
| مطابقت با RoHS | بله |
| لحیم‌کاری توصیه شده | لحیم‌کاری موجی (حداکثر 260 درجه سانتی‌گراد برای 10 ثانیه) |
عملکرد الکتریکی و مغناطیسی
| پارامتر | مشخصات |
|---|---|
| استاندارد اترنت | 2.5GBASE-T |
| نسبت دور (تراشه به کابل) | 1:1 (هر چهار جفت، دو جهته) |
| امپدانس | 100 اهم |
| اندوکتانس مدار باز (OCL) | 350 میکرو هانری حداقل @ 100 کیلوهرتز، 0.1 ولت RMS، بایاس DC 8 میلی‌آمپر |
| افت بازگشتی (RL) | ≥ 18 دسی‌بل (1–40 مگاهرتز) |
| افت درج (IL) | ≤ 1.0 دسی‌بل (1–100 مگاهرتز) |
| ولتاژ ایزولاسیون | 2250 ولت DC برای 60 ثانیه (تمام پورت‌ها متصل هستند) |
◆ مطابق با RoHS
◆ رتبه اشتعال‌پذیری UL 94V-0
◆ مناسب برای فرآیندهای لحیم‌کاری موجی
