جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL, Reach, RoHs, ISO19001, ISO14001
شماره مدل: HXB5G602NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50 عدد
قیمت: $0.46-$2.2
جزئیات بسته بندی: 50 عدد / سینی، 1200 عدد / کارتن
زمان تحویل: حدود 3-5 روز
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 5500k-pcs/ماه
نوع محصولات: |
ترانسفورماتور برق بر روی اترنت |
تعداد بنادر: |
چهار پورت |
سرعت: |
5G Base-T |
زاویه نصب PCB: |
ورودی جانبی |
Application-Lan: |
اترنت (PoE+) |
دمای عملیاتی: |
-40℃-+85℃ |
نسبت چرخش: |
1ct: 1ct |
امتیاز قدرت: |
90 وات |
ولتاژ انزوا: |
1.5 KVrms |
ماژول: |
HXB5G602NL |
نوع محصولات: |
ترانسفورماتور برق بر روی اترنت |
تعداد بنادر: |
چهار پورت |
سرعت: |
5G Base-T |
زاویه نصب PCB: |
ورودی جانبی |
Application-Lan: |
اترنت (PoE+) |
دمای عملیاتی: |
-40℃-+85℃ |
نسبت چرخش: |
1ct: 1ct |
امتیاز قدرت: |
90 وات |
ولتاژ انزوا: |
1.5 KVrms |
ماژول: |
HXB5G602NL |

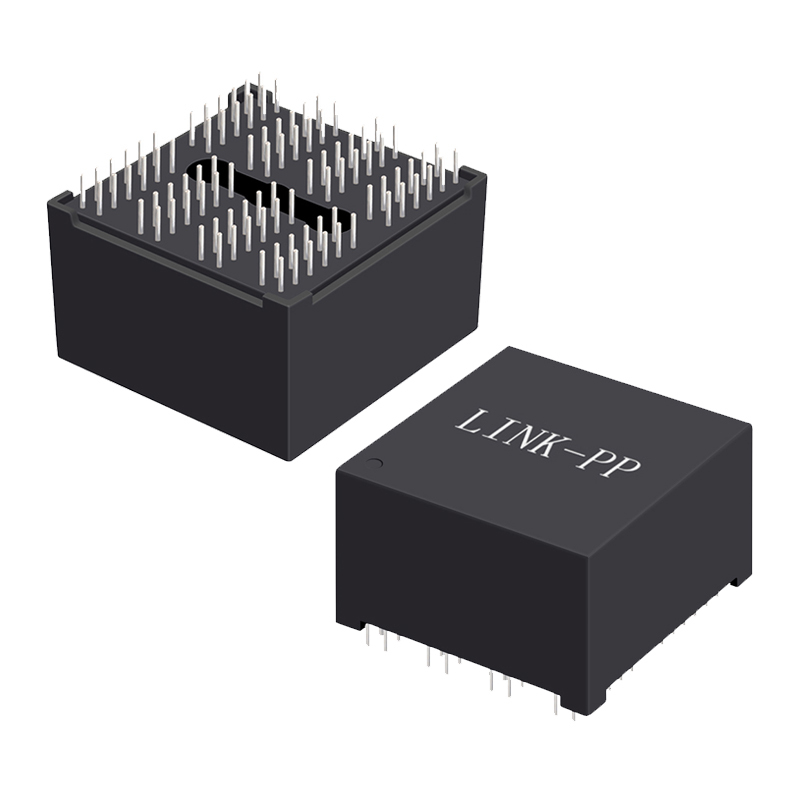

HXB5G602NLیک ترانسفورماتور LAN با کارایی بالا است که برای پشتیبانی از برنامه‌های اترنت 5G Base-Tطراحی شده است. با داشتن یک معماری چهار کاناله، اتصال چند پورت قابل اطمینان را برای تجهیزات شبکه نسل بعدی ارائه می دهد. با نسبت چرخش 1:1، این PoE Magnetics یکپارچگی سیگنال عالی و تلفات درج کم را تضمین می کند.با
محدوده دمای عملیاتی گسترده (-40 درجه سانتیگراد تا +85 درجه سانتیگراد)طراحی شده است، HXB5G602NL عملکردی قوی را در محیط های صنعتی و مخابراتی ارائه می دهد. از 4-Pair Power over Ethernet (4PPoE) تا 90 واتپشتیبانی می کند و امکان انتقال داده و توان بالا را از طریق یک اتصال اترنت واحد فراهم می کند.این ترانسفورماتور یک
طراحی 96 پین از طریق سوراخ (THD)را برای نصب ایمن و پایداری مکانیکی در طرح‌بندی‌های PCB با چگالی بالا اتخاذ می‌کند. علاوه بر این، این محصول فاقد سرب (مطابق با NPB)بوده و در بسته بندی لوله ایعرضه می شود.راه حل های سازگاری متقابل
طراحی مدولار، پشتیبانی پیشرفته PoE و ساختار مقاوم، HXB5G602NL برای سلول های کوچک 5G، سوئیچ های PoE با توان بالا، دروازه های IoT و سیستم های شبکه سازمانیایده آل است.راه حل های سازگاری متقابل
| کاربرد | 5G Base-T سازگار با 1/2.5G Base-T |
|---|---|
| نوع نصب | از طریق سوراخ |
| تعداد پین ها | 96 |
| ابعاد (طول x عرض x ارتفاع) | 33.50mm x 29.00mm x 16.80mm (1.319" x 1.142" x 0.661") |
| محدوده دمای عملیاتی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
| اندوکتانس مدار باز (OCL) | 180 میکرو هانری (حداقل) @ 100 کیلوهرتز، 0.1 ولت با بایاس DC 8 میلی آمپر |
| نسبت چرخش | 1CT : 1CT ± 2% |
| تلفات درج | -1.0 دسی بل (حداکثر) @ 1 - 100 مگاهرتز |
| -2.0 دسی بل (حداکثر) @ 100 - 250 مگاهرتز | تلفات بازگشتی -16 دسی بل (حداقل) @ 1 - 40 مگاهرتز |
| -(16-10*log10(f/40)) دسی بل (حداقل) @ 40 | < f ≤ 250 مگاهرتز تداخل (پورت به پورت)-40 دسی بل (حداقل) @ 1 - 100 مگاهرتز |
| نسبت رد حالت مشترک (CMRR) | -30 دسی بل (حداقل) @ 1 - 100 مگاهرتز |
| Hipot (ولتاژ ایزولاسیون) | 1500 ولت RMS 60 ثانیه |
| قابلیت جریان PoE | 1000 میلی آمپر در هر جفت پشتیبانی از 4-Pair PoE (4PPoE) تا 90 وات |
| فرآیند لحیم کاری | لحیم موجی تا 260 درجه سانتیگراد / 5 ثانیه |
| گواهینامه ها | IEEE 802.3bz,IEEE 802.3bt,RoHS,IEC-62368-1 |
|
بسته بندی |
لوله (TU) |
| خدمات LINK-PP برای ترانسفورماتورهای LAN 5G PoE: | 1. پشتیبانی مهندسی 24/7 |
در تمام ساعات شبانه روز
برای کمک به ادغام ترانسفورماتور LAN 5G PoE، پوشش می دهدانتقال داده با سرعت بالا، تجزیه و تحلیل بودجه توان PoE و تنظیم عملکرد EMI.2. کمک به استقرار در محلما بیش از کمک به نصب ارائه می دهیم - کارشناسان ما در محل می توانند از اشکال زدایی در سطح سیستمراه حل های سازگاری متقابل
استقرار سلول های کوچک 5G، بهینه سازی دروازه IoT و برنامه های سوئیچ با چگالی بالا
3. آموزش تخصصی محصولLINK-PP جلسات آموزشی اختصاصیرا با تمرکز بر استانداردهای PoE (IEEE 802.3af/at/bt)، ملاحظات طراحی ترانسفورماتور و راه حل های سازگاری متقابل
برگزار می کند و به مهندسان شما امکان می دهد توسعه محصول را تسریع کنند.
4. پشتیبانی طراحی مشارکتیفراتر از توضیح برگه اطلاعات فنی، تیم ما طراحی مدار مرجع، راهنمایی طرح بندی PCB و بهینه سازی عملکرد حرارتی/توانرا ارائه می دهد و اطمینان حاصل می کند که سیستم 5G PoE شما به هر دو راندمان و قابلیت اطمینان
دست می یابد.
5. به روز رسانی های بازار و فناوریبا به روز رسانی های منظمما در مورد آخرین روند 5G PoE، نوآوری های محصول و راه حل های سازگاری متقابل
، مطلع شوید و به شما کمک می کند تا در شبکه های پرسرعت از رقبا جلوتر باشید.
6. منابع آنلاین جامعوب سایت رسمی مااسناد فنی دقیق، ابزارهای مرجع متقابل و یادداشت های کاربردیرا ارائه می دهد و LINK-PP را نه تنها به عنوان یک تامین کننده، بلکه به عنوان شریک مهندسی شما در اتصال نسل بعدی
