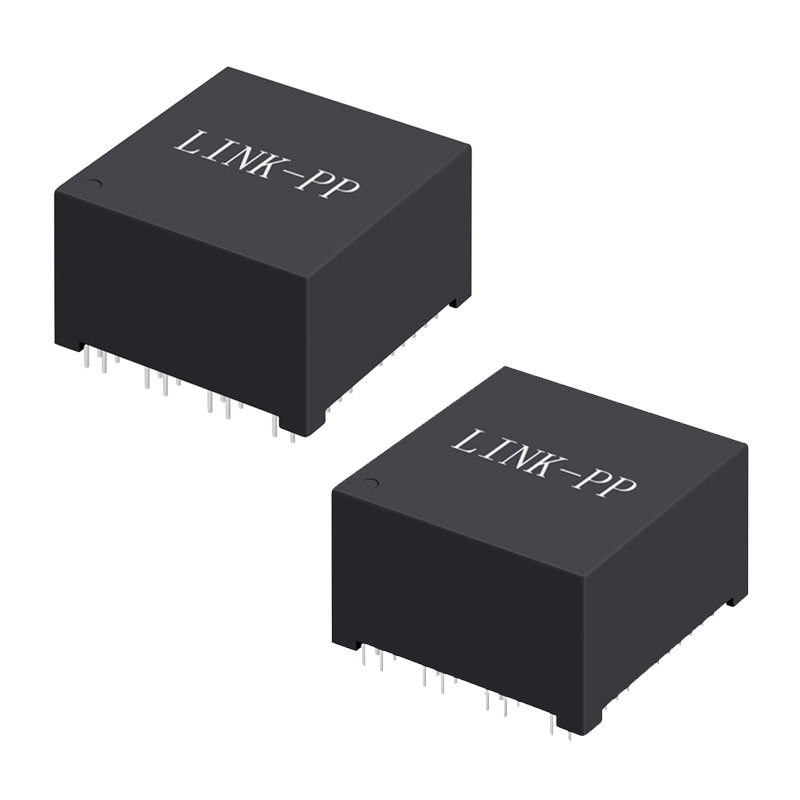

HXB6606NL ماژول‌های مغناطیسی 1000mA PoE++ 1G بسته‌بندی THT در 96 پین

HXB6606NL PoE LAN Magnetics ویژگی های کلیدی:

1. ترانسفورماتورهای PoE LAN با تراکم بالا
2. استاندارد IEEE 802.3 برای 10/100Base-Tx و 1000Base-T (1G) Ethernet را برآورده می کند.
3. پشتیبانی از 4 جفت PoE ++ قدرت 90W ، با نرخ فعلی 1000mA در هر جفت.
4. THT (تکنولوژی Through-Hole) ، بسته چهار پورت 96 پین.
5. حداقل عایق 1500Vrms بین کویل های اولیه و ثانویه، اطمینان از یکپارچگی سیگنال.
6. حداقل حثیت 280μH (که در 100KHz/0.1V با تحریف 15mAdc اندازه گیری می شود).
7. می تواند به صورت دستی یا موج در دمای حداکثر 260 درجه سانتیگراد به مدت 5 ثانیه جوش داده شود.
8. کاملا مطابق با مقررات RoHS
9. با تمام PHY های اصلی سازگار است.
10. مناسب برای کاربردهای صنعتی با طیف گسترده ای از دماهای عملیاتی از -40 °C تا +85 °C.
11. طراحی شده برای استفاده در شبکه های صنعتی، الکترونیک و سایر کاربردهای محیط سخت.

مشخصات الکتریکی ترانسفورماتور 1GBase-T PoE @25°C:

ورق اطلاعات ماژول های مغناطیسی HXB6606NL:

سوالات متداول:

1یک ترانسفورماتور PoE LAN چیست؟

APoE (Power over Ethernet) ترانسفورماتور LANیک قطعه شبکه تخصصی است که در دستگاه های اترنت ادغام شده است. عملکرد اصلی آن این است که انتقال همزمان هر دوسیگنال های داده و برقاز طریق یک کابل اترنت واحد، بنابراین ساده سازی کابل و کاهش هزینه های نصب.

2وظایف اصلی یک ترانسفورم PoE LAN چیست؟

کارکردهای کلیدی عبارتند از:

• انتقال اطلاعات:اطمینان از یکپارچگی سیگنال های داده ایترنت و پشتیبانی از ارتباطات با سرعت بالا.
• عرضه برق:برق را به دستگاه ها (مانند دوربین های IP، تلفن های VoIP و نقاط دسترسی بی سیم) از طریق یک کابل اترنت فراهم می کند.
• عایق برق:جداسازی گالوانیکی را برای محافظت از تجهیزات از افزایش و جریان های حلقه زمین ارائه می دهد، افزایش ایمنی سیستم.
• صداقت سیگنال:کیفیت سیگنال را با کاهش سر و صدا و تداخل بهبود می بخشد و ارتباطات پایدار و قابل اعتماد را تضمین می کند.

3چرا یک ترانسفورم PoE LAN لازم است؟

در کابل گذاری شبکه سنتی، داده ها و برق نیاز به کابل های جداگانه دارند. یک ترانسفورماتور PoE LAN اجازه می دهد تا هر دوداده ها و قدرت برای انتقال از طریق یک کابل اترنت واحداین امر به ویژه در سناریوهای دشوار یا گران قیمت برای نصب قطعات برق ارزشمند است.

4از چه استانداردهای اترنت پشتیبانی می کنند؟

ترانسفورماتورهای PoE LAN به طور معمول با استانداردهای زیر مطابقت دارند:

• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)

این استانداردها سطوح قدرت و روش های تحویل را از طریق کابل های اترنت تعریف می کنند و سازگاری با طیف گسترده ای از دستگاه های تغذیه شده را تضمین می کنند.

5کاربردهای متداول ترانسفورماتورهای PoE LAN چیست؟

ترانسفورماتورهای PoE LAN به طور گسترده ای در برنامه هایی که نیاز به داده و تحویل قدرت از طریق اترنت دارند استفاده می شوند، مانند:

• دوربین های IP:ساده سازی کابل در سیستم های نظارتی
• تلفن های VoIP:امکان استفاده انعطاف پذیر از تلفن دفتر را فراهم کنید.
• نقاط دسترسی بی سیم (AP):اجازه نصب سقف یا دیوار بدون منبع برق جداگانه
• روشنایی هوشمند:هم اتصال و هم قدرت به سیستم های روشنایی هوشمند را فراهم کند.
• ترمینال های نقطه فروش (POS):کاهش پیچیدگی سیم کشی در محیط های خرده فروشی
• سیستم های کنترل دسترسی:برق و داده ها رو به خواننده ها و کنترل کننده ها منتقل کنيد
