جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: RoHS Compliant
شماره مدل: sm42p01el
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 800 عدد
قیمت: $0.06-$3.2
جزئیات بسته بندی: نوار و حلقه ، 800 pcs./reel
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 3 کیلوگرم در ماه
شماره قطعه: |
sm42p01el |
نوع: |
ترانسفورماتورهای PoE |
میزان داده ها: |
5G Base-T |
سبک خاتمه: |
SMT |
دمای عملیاتی (درجه تجاری): |
-40-+85 درجه سانتیگراد |
ولتاژ انزوا: |
1500 VAC ، 60 ثانیه |
اندوکتانس: |
230uh |
تعداد کانال ها: |
چهار |
شماره قطعه: |
sm42p01el |
نوع: |
ترانسفورماتورهای PoE |
میزان داده ها: |
5G Base-T |
سبک خاتمه: |
SMT |
دمای عملیاتی (درجه تجاری): |
-40-+85 درجه سانتیگراد |
ولتاژ انزوا: |
1500 VAC ، 60 ثانیه |
اندوکتانس: |
230uh |
تعداد کانال ها: |
چهار |

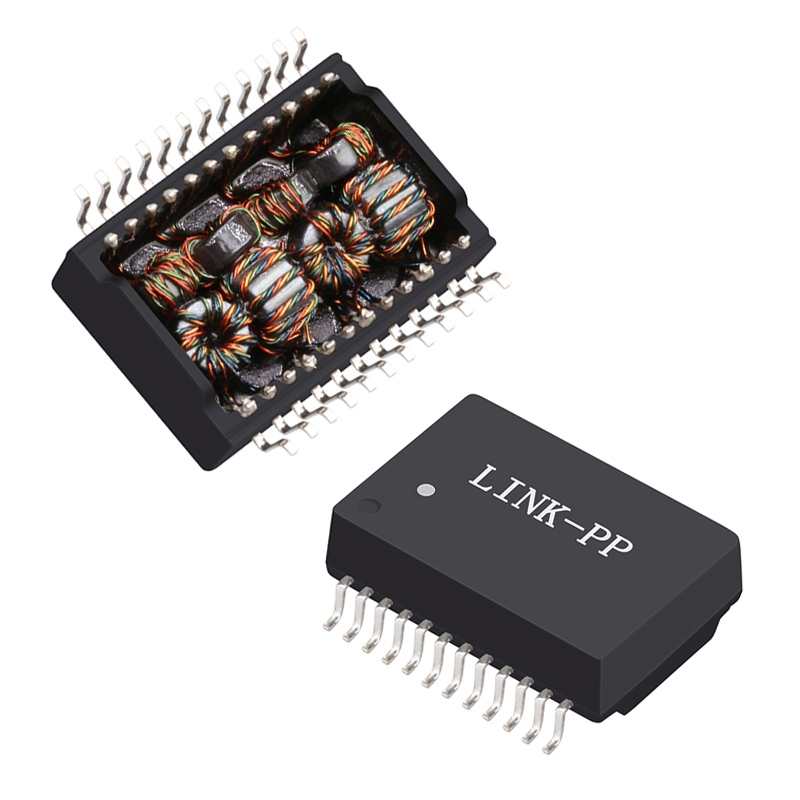

SM42P01EL Chip LAN Transformer Module designed for 5 Gigabit Ethernet (5GbE) applications, supporting PoE+ (Power over Ethernet Plus). This surface-mount (SMT) transformer integrates common-mode chokes to ensure superior EMI suppression, signal integrity, and isolation performance. Engineered for high-speed networking, it provides reliable connectivity for next-generation Ethernet devices requiring efficiency, compact size, and robust power delivery.
| Parameter | Specification |
|---|---|
| Inductance | 230 µH min. @ 100 kHz, 0.1 V |
| Insertion Loss (TD-MX) | 1-100 MHz: −1.0 dB max. 100-250 MHz: −2.0 dB max. |
| Return Loss (TD-MX) | 1-40 MHz: −16 dB min. 40-250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1-250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1-50 MHz: −30 dB min. 50-150 MHz: −20 dB min. 150-250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| PoE+ Current | 600 mA |
| Operating Temperature | −40 °C to +85 °C |
| Storage Temperature | −40 °C to +85 °C |
