جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: TLA-8T104WLF-T
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000/10k/25k
قیمت: $0.08-$1.2
جزئیات بسته بندی: T&R
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 3 کیلوگرم در ماه
شماره قطعه: |
TLA-8T104WLF-T |
نوع محصولات: |
ترانسفورماتورهای اترنت |
اندوکتانس: |
۳۵۰μH |
نسبت چرخش: |
1ct: 1ct |
ولتاژ جداسازی: |
1500 Vrms |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
شماره قطعه: |
TLA-8T104WLF-T |
نوع محصولات: |
ترانسفورماتورهای اترنت |
اندوکتانس: |
۳۵۰μH |
نسبت چرخش: |
1ct: 1ct |
ولتاژ جداسازی: |
1500 Vrms |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |

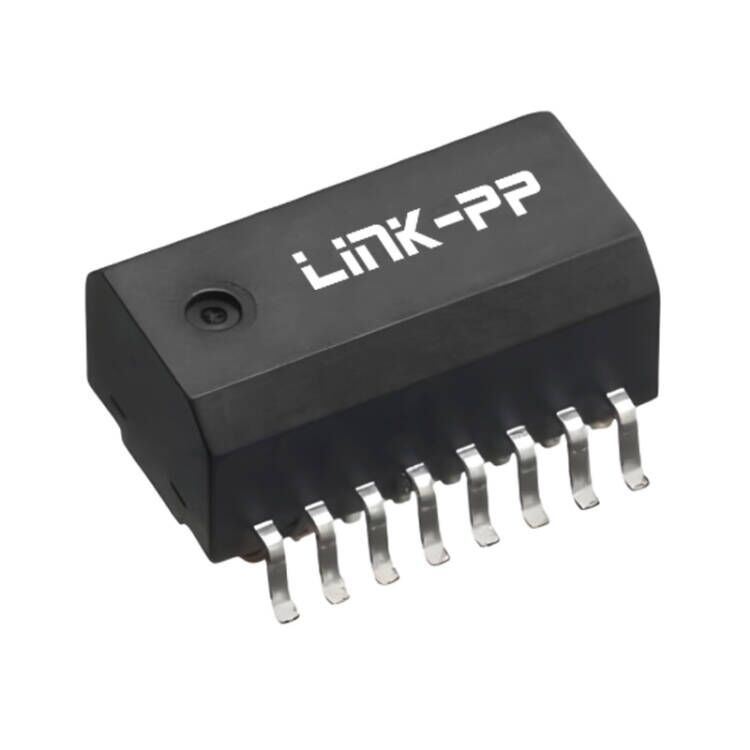

TLA-8T104WLF-T یک ترانسفورماتور پالس LAN سطح (SMD) در سطح خودرو است که در اصل توسط TDK ساخته شده است. به طور خاص برای شبکه های 10/100BASE-TX Ethernet طراحی شده است.این ماژول یکپارچگی سیگنال قوی و ارتباطات قابل اعتماد شبکه را در محیط های سخت تضمین می کند..
TLA-8T104WLF-T یک ترانسفورماتور پالس LAN قدیمی TDK است که در اصل برای برنامه های 10/100BASE-TX Ethernet توسعه یافته است.حداقل حثیت 350 μH را فراهم می کند.، نسبت چرخش 1CT:1CT، ولتاژ عایق 1500 Vrms و انطباق با الزامات قابلیت اطمینان AEC-Q200 برای محیط های خودرو و صنعتی سخت.
اگرچه قطعه اصلی TDK به پایان عمر (EOL) رسیده است، بسیاری از تولید کنندگان همچنان نیاز به جایگزینی سازگار برای طرح های قدیمی و محصولات طولانی مدت دارند.LINK-PP راه حل های ترانسفورماتور ایثرنتی با کیفیت بالا با عملکرد الکتریکی معادل ارائه می دهد، به مهندسان کمک می کند تا تولید را بدون طراحی مجدد PCB های موجود حفظ کنند.
این که آیا شما در حال نگهداری ECU های خودرو، تجهیزات صنعتی اترنت، کنترل کننده های جاسازی شده، یا دستگاه های شبکه ای هستید، ترانسفورماتورهای اترنت سازگار ما عملکرد قابل اعتماد را ارائه می دهند،در دسترس بودن در دراز مدت، و پشتیبانی فنی.
-گواهینامه خودرو:کاملا مطابق با AEC-Q200، اطمینان از قابلیت اطمینان و عملکرد بالا در شرایط سخت حرارتی و مکانیکی.
-صداقت سیگنال بهینه شده:دارای نسبت چرخش استاندارد 1CT:1CT (برای هر دو کانال TX و RX) و از دست دادن ورودی ≤ 1 dB (0.1 تا 100 MHz) است که انتقال داده های تمیز را تضمین می کند.
-جداسازی محکم:ولتاژ انزوا 1500 Vrms (50 Hz برای 1 دقیقه) را فراهم می کند، IC های حساس را از افزایش برق و سر و صدای حلقه زمین محافظت می کند.
-استانداردیزه شدن:ارائه حداقل حثیت 350 μH (در 100 kHz، 8 mA DC bias) ، برآورده کردن استانداردهای سختگیرانه IEEE 802.3 برای Fast Ethernet.
-تحمل درجه حرارت شدید:در شرایط شدید با طیف گسترده ای از دمای کار از -40 °C تا +85 °C کار می کند.
-دوستانه به محیط زیست:کاملا مطابق با RoHS و بدون REACH SVHC.
| پارامتر | مشخصات |
|---|---|
| شماره بخش | TLA-8T104WLF-T |
| نوع محصول | ترانسفورماتور پالس LAN اترنت |
| استاندارد اترنت | 10/100BASE-TX |
| نوع ترانسفورماتور | ترانسفورماتور پالس عایق |
| بسته بندی | نصب سطح (SMT) |
| نسبت چرخش | 1CT:1CT (TX) ، 1CT:1CT (RX) |
| OCL (حسابی مدار باز) | ۳۵۰ μH دقیقه @۱۰۰ کیلو هرتز، ۸ mA DC Bias |
| ولتاژ عایق | 1500 ورمیس، 50 هرتز، 1 دقیقه |
| از دست دادن ورودی | ≤1 dB (0.1 ‰ 100 MHz) |
| ظرفیت پیچ و تاب | ≤30 pF |
| دمای کار | -40°C تا +85°C |
| AEC-Q200 | واجد شرایط |
| رعایت | RoHS، REACH بدون SVHC |
| بسته بندی | نوار چاپی و ریل |
| مقدار ریل | 1000 عدد |
| وزن واحد | حدود 0.6 گرم |
اثر فشرده SMT امکان مونتاژ خودکار را فراهم می کند در حالی که نیاز به فضای PCB برای محصولات شبکه با چگالی بالا را به حداقل می رساند.
| ابعاد | ارزش |
|---|---|
| طول (L) | 11.60 میلی متر حداکثر |
| عرض (W) | 6.50 ± 0.20 میلی متر |
| ارتفاع (H) | 5.90 میلی متر حداکثر |
| نصب | نصب سطح (SMT) |
TLA-8T104WLF-T برای برآورده کردن الزامات یکپارچگی سیگنال رابط های IEEE 802.3 Fast Ethernet طراحی شده است.
| پارامتر الکتریکی | ارزش |
|---|---|
| استحکام | 350 μH دقیقه |
| فرکانس آزمایش | 100 کیلوهرتز |
| تعصب DC | 8 mA |
| نسبت چرخش | 1CT:1CT |
| از دست دادن ورودی | ≤1 دی سی بی |
| محدوده فرکانس | 0.100 مگاهرتز |
| ظرفیت پیچ و تاب | ≤30 pF |
| ولتاژ عایق | 1500 ورمی |
TLA-8T104WLF-T به طور گسترده ای در تجهیزات ارتباطی Fast Ethernet مورد استفاده قرار می گیرد که نیاز به انزوا الکتریکی و شرایط سیگنال دارند.
کاربردهای معمول عبارتند از:
