جزئیات محصول
Place of Origin: Guangdong,China
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LPJE8802-3C-M7NLR
شرایط پرداخت و حمل و نقل
Minimum Order Quantity: 400/2000/10K/25K
قیمت: $0.49
Packaging Details: T&R
زمان تحویل: امروز کشتی سهام
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 3KK/Month
شماره قطعه: |
LPJE8802-3C-M7NLR |
دسته: |
اتصال مدولار RJ45 (نوع SMD) |
مارک های سازگار: |
در |
تعداد بنادر: |
1x1 |
چفت کردن: |
پایین |
دسته عملکرد: |
گربه 5 |
تعداد موقعیت/مخاطبین: |
8p8c |
نوع نصب: |
SMT |
گزینه LED: |
بدون |
زبانه های EMl: |
با |
سپر فلزی: |
محافظ |
جهت گیری: |
زاویه راست (ورودی جانبی) |
شماره قطعه: |
LPJE8802-3C-M7NLR |
دسته: |
اتصال مدولار RJ45 (نوع SMD) |
مارک های سازگار: |
در |
تعداد بنادر: |
1x1 |
چفت کردن: |
پایین |
دسته عملکرد: |
گربه 5 |
تعداد موقعیت/مخاطبین: |
8p8c |
نوع نصب: |
SMT |
گزینه LED: |
بدون |
زبانه های EMl: |
با |
سپر فلزی: |
محافظ |
جهت گیری: |
زاویه راست (ورودی جانبی) |

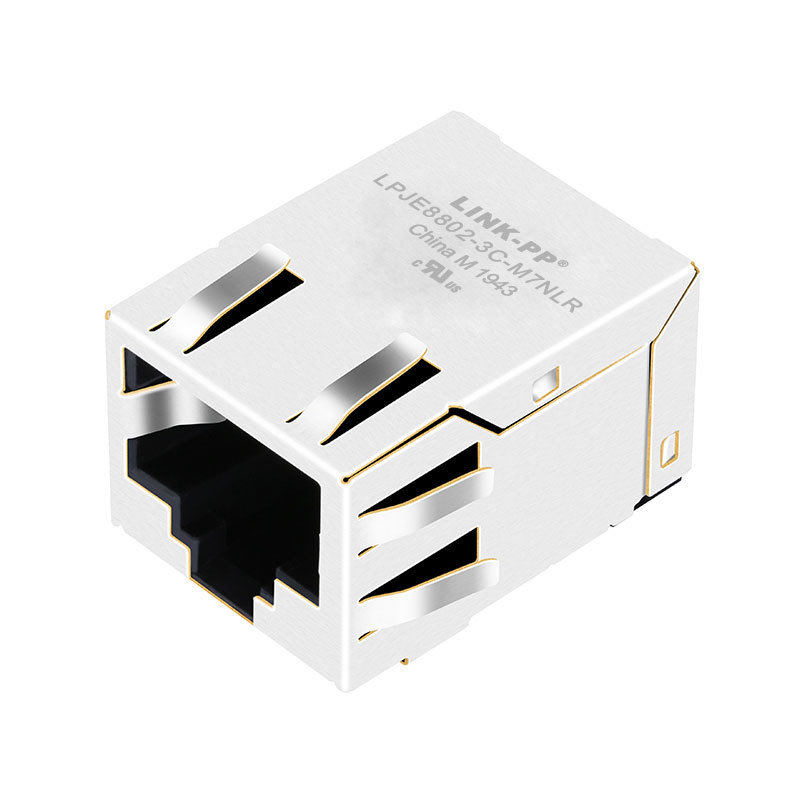

راLPJE8802-3C-M7NLRفشرده، محافظ استجک ماژولار RJ45 8P8C SMDبرای اترنت پرسرعت و دستگاه های ارتباطی طراحی شده است.
این یکپارچگی سیگنال برتر، عملکرد تماس پایدار و انطباق با استانداردهای ایمنی UL را ارائه می دهد.
با طراحی لچ به پایین و سازگاری با جریان مجدد SMD، برای مونتاژ PCB خودکار در تجهیزات شبکه فشرده ایده آل است.
| پارامتر | مشخصات |
|---|---|
| رتبه بندی ولتاژ | 125 ولت AC |
| رتبه بندی فعلی | 1.5A |
| تماس با مقاومت | ≤ 20 mΩ |
| مقاومت عایق | ≥ 500 MΩ @ 500V DC |
| قدرت دی الکتریک | 1000 ولت AC (50/60 هرتز، 1 دقیقه) |
| پارامتر | مشخصات |
|---|---|
| مصالح مسکن | PA9T، مشکی، بازدارنده شعله UL 94V-0 |
| مواد تماس | فسفر برنز |
| تماس با آبکاری | طلا ≥ 6 µin (در ناحیه تماس) |
| مواد سپر | برنج، آلیاژ نیکل اندود شده |
| چرخه های جفت گیری | ≥ 750 چرخه |
| پارامتر | مشخصات |
|---|---|
| دمای عملیاتی | -20 درجه سانتیگراد تا +75 درجه سانتیگراد |
| دمای ذخیره سازی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| روش لحیم کاری | IR Reflow سازگار است |
| گواهینامه UL | شماره پرونده E484635 |
| مرحله | دما | مدت زمان |
|---|---|---|
| پیش گرم کردن (TA–TB) | 150-200 درجه سانتیگراد | دهه 60 تا 180 میلادی |
| هلدینگ (TL) | 217 درجه سانتی گراد | دهه 60-150 |
| اوج (TP) | 255 درجه سانتی گراد (+0/-5 درجه سانتی گراد) | ≤ 5 ثانیه |
| نرخ گرمایش | ≤ 3 درجه سانتیگراد در ثانیه | |
| نرخ خنک کننده | ≤ 6 درجه سانتیگراد در ثانیه | |
| کل زمان جریان مجدد (25 درجه سانتیگراد → خارج از فر) | ≤ 6 دقیقه |
LINK-PPیک تولید کننده معتبر جهانی استکانکتورهای مغناطیسی اترنت، جک های مدولار RJ45 و مغناطیسی یکپارچهبا بیش از 20 سال سابقه
ما راه حل های اتصال با کیفیت بالا و مقرون به صرفه را ارائه می دهیم که مطابق با استانداردهای بین المللی و سازگار با مارک های پیشرو مانندپالس، Wurth Elektronik، Halo و Tyco.
تمام محصولات LINK-PP تحت سیستم های کنترل کیفیت دقیق (دارای گواهینامه ISO 9001 و ISO 14001) تولید می شوند و کاملا مطابق باUL، RoHS و REACHمقررات
با انتخاب LINK-PP، به موارد زیر دسترسی پیدا می کنید:
پشتیبانی جامع:تیم مهندسی حرفه ای و لجستیک جهانی
LINK-PP به تجهیزات شبکه شما کمک می کند تا دست پیدا کنندانتقال سیگنال پایدار، EMI کمتر و دوام بالاترتضمین عملکرد بهینه در محیط های صنعتی و ارتباطی نیازمند.
