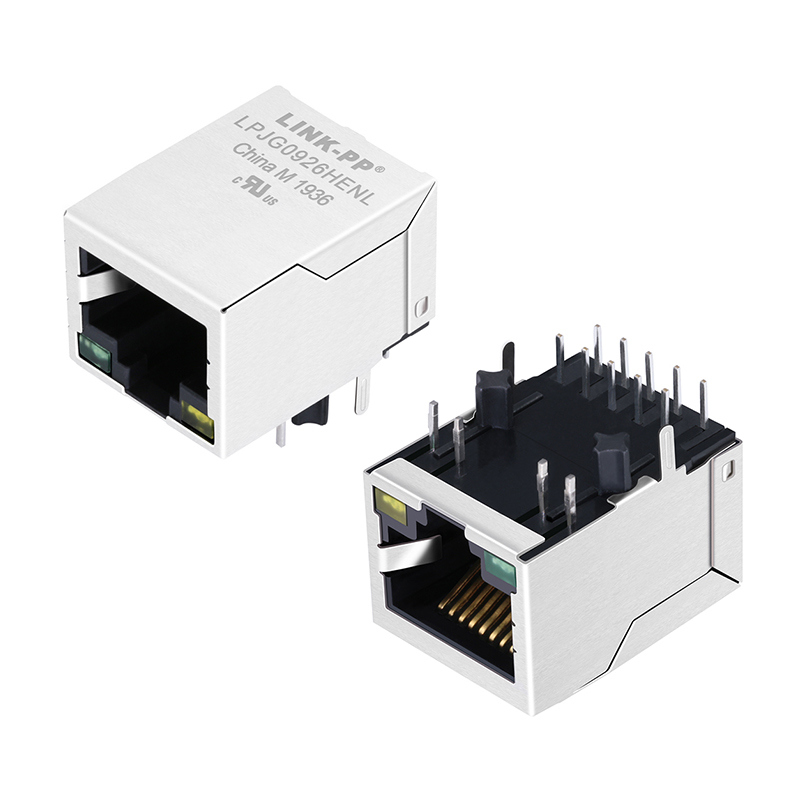

LPJG0926HENL جک مغناطیسی RJ45 با پشتیبانی از PoE+، 100/1000 Base-T

ویژگی‌های کلیدی کانکتور RJ45 LPJG0926HENL:

1. کانکتور RJ45 تک پورت با مگنتیک داخلی طراحی شده برای100/1000Base-T اترنت (گیگابیت) با قابلیتPoE+ .

2. پیکربندی1×1 پورت، نصباز طریق سوراخ.

3. جهت‌گیری تب پایین (تب رو به پایین) با LEDهایسبز/زرد داخلی.

4. مطابق با استانداردIEEE 802.3at (PoE+)؛ طراحی شده برای کاربردهای LAN مانند مودم‌های ADSL SOHO، LAN روی مادربرد (LOM)، هاب‌ها، سوئیچ‌ها.

5. عملکرد مواد:جنس بدنه: ترموپلاستیک PBT با 30% الیاف شیشه، دارای رتبه UL94V-0.اتصال: برنز فسفر؛ پین‌ها: برنج؛

• شیلد: SUS 304.
• آبکاری تماس در ناحیه اتصال: حداقل 6 میکرواینچ طلا.
• 6. مگنتیک با ایزولاسیون بالا: نسبت دور
• 1CT : 1CT

(اولیه به ثانویه) برای هر جفت.7. عملکرد الکتریکی کلیدی:اندوکتانس مدار باز: ≥ 350 µH (100 کیلوهرتز/0.1 ولت، بایاس 8 میلی‌آمپر)؛ ≥ 120 µH (100 کیلوهرتز/0.1 ولت، بایاس 18 میلی‌آمپر).

افت درج: حداکثر –1.0 دسی‌بل (1-100 مگاهرتز)؛ –1.2 دسی‌بل (100-125 مگاهرتز).افت بازگشت: حداقل –16 دسی‌بل (1-40 مگاهرتز)؛ –12 دسی‌بل (40-60 مگاهرتز)؛ –10 دسی‌بل (60-80 مگاهرتز)؛ –8 دسی‌بل (80-100 مگاهرتز). کراس‌تاک: حداقل –30 دسی‌بل (1-100 مگاهرتز).

• سرکوب حالت مشترک: حداقل –30 دسی‌بل (1-100 مگاهرتز).
• رتبه DC/ولتاژ در پین‌های RJ-45: تا 720 میلی‌آمپر در 57 ولت DC (پیوسته).
• تست Hi-pot: حداقل 1500 ولت RMS.
• 8. دمای عملیاتی:
• 0 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد
• .
• 9. ابعاد بسته (تقریبی): طول ~21.25 میلی‌متر، عرض ~15.93 میلی‌متر، ارتفاع ~13.30 میلی‌متر.

10. گواهینامه‌ها / انطباق: RoHS، REACH، شماره پرونده UL E484635. مشخصات مکانیکی و نصب:جهت‌گیری: نصب از طریق سوراخ 90 درجه (زاویه راست).

پست‌های نگهدارنده: نوع T-post برای نصب محکم روی برد.زمین شیلد: از طریق تب شیلد (SUS 304) به صفحه زمین برد متصل می‌شود.دمای نوک لحیم موج: 250 درجه سانتی‌گراد به مدت 5 ثانیه.

طرح PCB پیشنهادی در دیتاشیت ارائه شده است.

دیتاشیت کانکتور RJ45 LPJG0926HENL:

• LPJG0926HENL.pdf
• ملاحظات طراحی و نکات:
• اطمینان حاصل کنید که طرح برد از الگوی توصیه شده و زمین شیلد مطابق با دیتاشیت پیروی می‌کند.
• به رتبه جریان (720 میلی‌آمپر در 57 ولت) توجه کنید اگر طراحی PoE شما سناریوهای پرقدرت (مانند دستگاه‌های PoE+) را اجرا می‌کند.
• دمای عملیاتی به 0 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد محدود شده است؛ اگر طراحی شما گرم‌تر اجرا می‌شود (دمای صنعتی/گسترده) مناسب بودن آن را بررسی کنید یا کاهش دهید.

هنگام طراحی انطباق EMI و یکپارچگی سیگنال، از مگنتیک مشخص شده استفاده کنید و افت درج/بازگشت، کراس‌تاک را طبق داده‌ها آزمایش کنید.

چیدمان LED و جهت‌گیری تب (گزینه LED سبز/زرد) را برای مطابقت با طرح برد خود تأیید کنید.

چرا LPJG0926HENL را انتخاب کنیم؟

1. سرعت گیگابیت اترنت را با پشتیبانی PoE+ ترکیب می‌کند و نیاز به سیم‌کشی برق جداگانه را کاهش می‌دهد.
2. مگنتیک یکپارچه باعث صرفه‌جویی در فضای برد و ساده‌سازی طراحی می‌شود.
3. انطباق با استانداردهای صنعتی (IEEE 802.3at، UL، RoHS) عملکرد قابل اعتماد و آزادی طراحی را تضمین می‌کند.
4. انتخاب مواد و شیلدینگ قوی از عملکرد EMI/EMC در محیط‌های پرتقاضا پشتیبانی می‌کند.
5. مناسب برای محیط‌های صنعتی و لوازم شبکه اصلی.
