جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: LPJD0713DNL
سند: LPJD0713DNL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000/25K
قیمت: $0.09-$1.85
جزئیات بسته بندی: 54 عدد در 1 سینی، 22 سینی در 1 کارتن، 37*30*30 سانتی متر، 10 کیلو گرم (1080 عدد) از هر کارتن
زمان تحویل: 1 روز ، امروز کشتی کنید
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 3000000/ماه
سری: |
کانکتور عمودی RJ45 |
شماره قطعه: |
LPJD0713DNL |
اترنت: |
10/100/1000BASE-T |
رهبری کرد: |
بدون led |
دمای عملیاتی: |
0 درجه سانتیگراد تا +70 درجه سانتیگراد |
جهت گیری: |
ورودی برتر |
قد: |
16.6 میلی متر |
طول: |
21.59 میلی متر |
عرض: |
16.00 میلی متر |
پرونده ها: |
برگه داده، ردپای PCB و 3D STEP موجود است |
سری: |
کانکتور عمودی RJ45 |
شماره قطعه: |
LPJD0713DNL |
اترنت: |
10/100/1000BASE-T |
رهبری کرد: |
بدون led |
دمای عملیاتی: |
0 درجه سانتیگراد تا +70 درجه سانتیگراد |
جهت گیری: |
ورودی برتر |
قد: |
16.6 میلی متر |
طول: |
21.59 میلی متر |
عرض: |
16.00 میلی متر |
پرونده ها: |
برگه داده، ردپای PCB و 3D STEP موجود است |

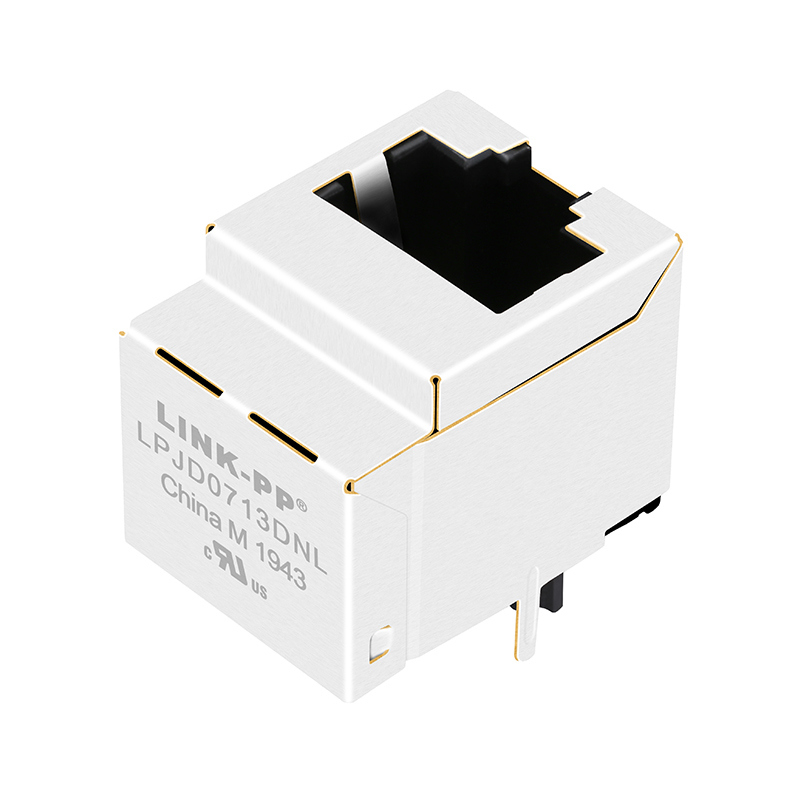

The LINK-PP LPJD0713DNL is a 1 ×1 vertical (top-entry) RJ45 connector with integrated magnetics, designed for 10/100/1000BASE-T Ethernet applications. Featuring a built-in transformer, excellent EMI performance, and no-LED design, it delivers cost-effective, high-reliability Ethernet connectivity for compact embedded and industrial systems.
Ideal for applications where board space, simplified design, and long-term reliability are priorities.
| Parameter | Description |
|---|---|
| Product Model | LPJD0713DNL |
| Connector Type | RJ45 w/ Integrated Magnetics |
| Port Configuration | 1×1 Single Port |
| Speed | 10/100/1000BASE-T |
| Transformer Ratio | 1CT:1CT |
| OCL | ≥ 350 µH @ 100kHz, 0.1V, 8mA |
| Isolation Voltage | 1500 Vrms |
| Mounting Style | Vertical / Top Entry |
| Termination | Through-Hole |
| Shielding | Metal shield |
| Contact Plating Options | 6µ" / 15µ" / 30µ" Gold |
| Operating Temperature | 0°C to +70°C |
| Housing Material | High-temperature thermoplastic |
| Compliance | RoHS, REACH, UL, ISO9001/14001 |
This Vertical RJ45 connector supports PHYs from:
Offers plug-and-play compatibility with major industry Ethernet controllers.
