جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: LPJD0717DNL
سند: LPJD0717DNL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: $0.09-$1.85
جزئیات بسته بندی: 50 عدد / سینی، 1200 عدد / کارتن
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 6000k-pcs/ماه
شماره قطعه: |
LPJD0717DNL |
سرعت: |
10/100/1000BASE-T |
نصب: |
عمودی، THT |
پیکربندی بندری: |
درگاه 1x1 |
مغناطیسی: |
یکپارچه، |
نسبت چرخش: |
1ct: 1ct |
شماره قطعه: |
LPJD0717DNL |
سرعت: |
10/100/1000BASE-T |
نصب: |
عمودی، THT |
پیکربندی بندری: |
درگاه 1x1 |
مغناطیسی: |
یکپارچه، |
نسبت چرخش: |
1ct: 1ct |

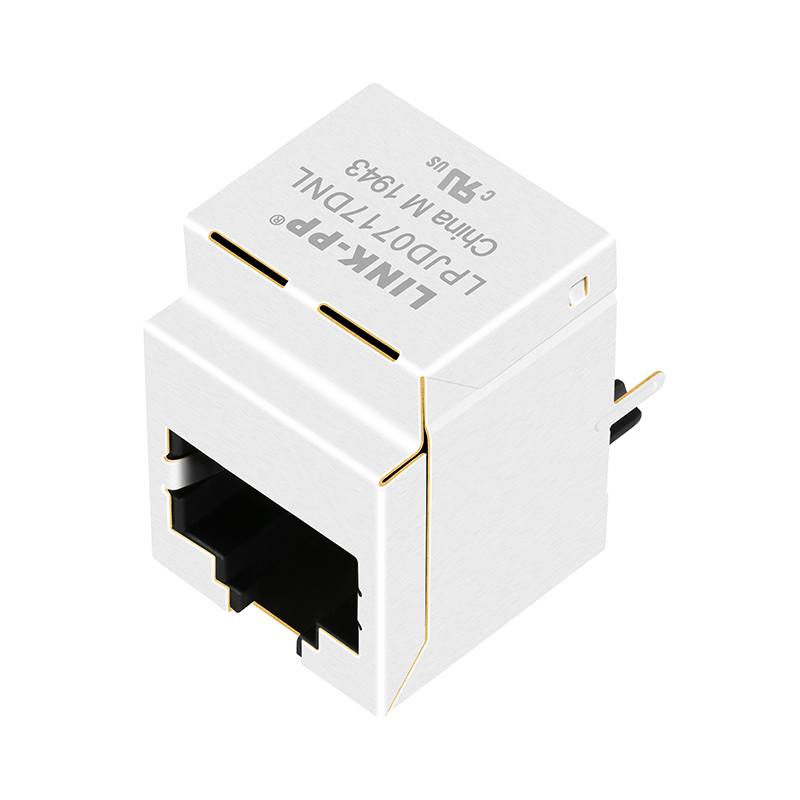

درLPJD0717DNLیک کانکتور مغناطیسی 1000 Base-T (Gigabit Ethernet) RJ45 با یک پورت است که برای نصب عمودی و سوراخ (THT) طراحی شده است.این توسط LINK-PP تولید می شود و یک قطعه غیر PoE (Power over Ethernet) است.، با یک ماژول مغناطیسی یکپارچه اما بدون شاخص های LED
| پارامتر | مشخصات |
|
شماره بخش |
LPJD0717DNL |
| نوع کانکتور | عمودیجک (RJ45، اترنت) |
| تعداد موقعیت ها/رابطه ها | 10P8C |
| جهت گیری قفل | بالا |
| زاویه نصب PCB | THT Solder |
| تب های EMI محافظ | بدون |
| ارتفاع بسته | 16.60ميلي متر0.654اینچ |
| طول بسته | 21.59mm /0.850اینچ |
| عرض بسته | 16.00mm /0.630اینچ |
| مواد مسکن | PBT ترموپلاستیک+30٪G.F UL94V-0 |
| مواد تماس | فوسفور برنز C5210R-EH، ضخامت=0.35mm |
| مواد پین ها | مس C2680R-H، ضخامت=0.35mm |
| مواد سپر | آلیاژ مس H65Y، ضخامت=0.2mm |
| پوشش تماس | طلا 6 ميکرو اينچ حداقل در ناحيه تماس |
| دمای نوک جوش موج | 250 درجه سانتیگراد، 5 ثانیه |
| گواهینامه UL | شماره پرونده E484635 |
| مشخصات | ارزش | شرایط |
| نسبت چرخش (± 2٪) | 1CT:1CT | اولی: ثانویه (اولی: ثانویه) |
| مقاومت OCL (دقيقه) | ۳۵۰μH | @100kHz، 0.1V، 8mA DC Bias |
| ضایعات ورودی (حداکثر) | -1.0دبی | 0.5 ~ 100MHz |
| ضایعات بازگشت (دقیقه) | -18دبي | 0.5 ~ 40MHz |
| ضایعات بازگشت (دقیقه) | -14دبي | ۶۰ مگاهرتز |
| ضایعات بازگشت (دقیقه) | -12دبي | 80 مگاهرتز |
| ضایعات بازگشت (دقیقه) | -10دبي | 100 مگاهرتز |
| صدای عبور (دقیقه) | -35دبي | 0.5 ~ 40MHz |
| صدای عبور (دقیقه) | -30 ديسيبل | 40.1 ~ 100MHz |
| نسبت رد حالت مشترک (CMRR) (دقیقه) | -30 ديسيبل | 0.5 ~ 100MHz |
| آزمایش هیپوت (دقیقه) | 1500Vrms | |
| محدوده دمای عملیاتی | از 0°C تا 70°C |
| پارامتر | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| نوع کانکتور | جک مغناطیسی RJ45 |
| تعداد بندر | 1 بندر |
| LED | بدون لامپ |
| جهت گیری | ورودی برتر |
| سپر | آره |
| دمای کار | 0°C تا +70°C-40°C تا +85°C |
| دمای ذخیره سازی | -40°C تا +85°C |
| رطوبت | RH 0 ٪ 95 |
