جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LPJD0718DNL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000/10k/25k
قیمت: $0.5-$1.1
جزئیات بسته بندی: T&R
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 5 کیلوگرم در ماه
شماره قطعه: |
LPJD0718DNL |
دسته بندی: |
رابط عمودی RJ45 |
برنامه: |
اترنت گیگابیتی غیر PoE |
هیپوت: |
1500 VRMS |
نوع کوه: |
عمودی (THT) |
محدوده دمای عملیاتی: |
0°C ~ 70°C |
موقعیت ها / مخاطبین: |
10P8C |
جهت یابی: |
بالا |
زبانه های EMI سپر: |
بدون |
مواد مسکن: |
ترموپلاستیک PBT + 30% الیاف شیشه |
مواد تماس تلفنی: |
برنز فسفر |
UL94V-0: |
بله |
ماده پین: |
برنج C2680R-H، 0.35 میلی متر |
مواد سپر: |
آلیاژ مس برنج |
با آبکاری تماس بگیرید: |
طلا 6 میکرون حداقل |
دمای لحیم کاری موج: |
5 ± 250 درجه سانتی گراد به مدت 5 ثانیه |
شماره قطعه: |
LPJD0718DNL |
دسته بندی: |
رابط عمودی RJ45 |
برنامه: |
اترنت گیگابیتی غیر PoE |
هیپوت: |
1500 VRMS |
نوع کوه: |
عمودی (THT) |
محدوده دمای عملیاتی: |
0°C ~ 70°C |
موقعیت ها / مخاطبین: |
10P8C |
جهت یابی: |
بالا |
زبانه های EMI سپر: |
بدون |
مواد مسکن: |
ترموپلاستیک PBT + 30% الیاف شیشه |
مواد تماس تلفنی: |
برنز فسفر |
UL94V-0: |
بله |
ماده پین: |
برنج C2680R-H، 0.35 میلی متر |
مواد سپر: |
آلیاژ مس برنج |
با آبکاری تماس بگیرید: |
طلا 6 میکرون حداقل |
دمای لحیم کاری موج: |
5 ± 250 درجه سانتی گراد به مدت 5 ثانیه |

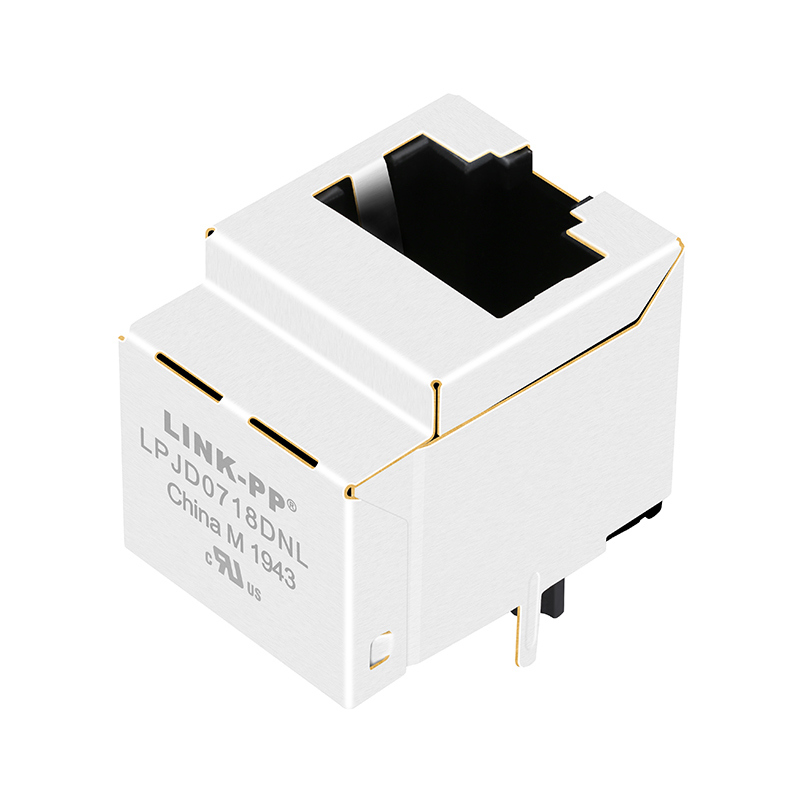

The LPJD0718DNL is a single-port 10/100/1000 Base-T (Gigabit Ethernet) RJ45 magnetic connector designed for vertical PCB mounting. It integrates a high-performance transformer module within the jack housing and supports non-PoE applications.
This model does not include LED indicators, making it ideal for compact or customized Ethernet designs where external status indication is not required.
The LPJD0718DNL provides excellent signal integrity, EMI suppression, and long-term reliability across Ethernet transmission environments, ensuring stable connectivity in high-speed data applications.
| Specification | Value | Condition |
|---|---|---|
| Turn Ratio (±2%) | 1CT:1CT | Primary: Secondary (TX/RX) |
| OCL Inductance (Min) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| Insertion Loss (Max) | -1.0 dB | 1 - 100 MHz |
| Return Loss (Min) | -18 dB | 1 - 40 MHz |
| Return Loss (Min) | -14 dB | 60 MHz |
| Return Loss (Min) | -12 dB | 80 MHz |
| Return Loss (Min) | -10 dB | 100 MHz |
| Crosstalk (Min) | -30 dB | 1 - 100 MHz |
| CMRR (Min) | -30 dB | 1 - 100 MHz |
| HiPot Test | 1500 Vrms | -- |
| Operating Temperature Range | 0°C ~ 70°C | -- |
| Dimension | Inches | Millimeters (mm) |
|---|---|---|
| Height | 0.654" | 16.60 mm |
| Length | 0.850" | 21.59 mm |
| Width | 0.630" | 16.00 mm |
The LPJD0718DNL Vertical RJ45 Gigabit MagJack is widely used in networking and embedded communication equipment that requires high-speed Ethernet performance without PoE.
