LPJD4011DNL4 جک RJ45 عمودی با قابلیت لحیم‌کاری مجدد (IR Reflow) با مغناطیس 10/100Base-T

LPJD4011DNL4 THR ورتیکال RJ45 کنتاکتور کلی

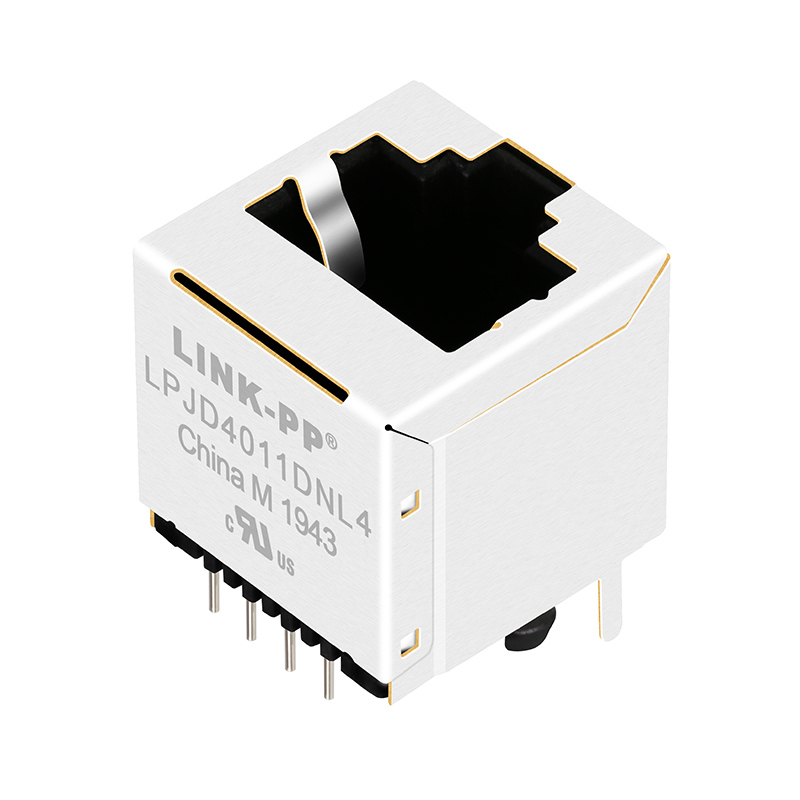

LPJD4011DNL4 یک کانکتور عمودی RJ45 است که توسط LINK-PP INT'L TECHNOLOGY CO., LIMITED توسعه یافته است که اساساً به عنوان کانکتور Through-Hole Reflow (THR) با اجزای مغناطیسی 10/100 قرار دارد.آن را به سناریوهای اترنت سازگار است، پشتیبانی از نرخ انتقال 10/100 Base-T ، و طراحی پورت 1x1 را اتخاذ می کند. پیکربندی تماس 8P8C است (با استاندارد رابط RJ45 Ethernet مطابقت دارد) ،و نوع غیر PoE (Power over Ethernet) است.پورت دارای 4 هسته مغناطیسی داخلی است و زاویه نصب PCB یک نوع ورودی بالا است که می تواند نیازهای رابط دستگاه های شبکه محلی (LAN) معمولی را برآورده کند.

مشخصات الکتریکی LPJD4011DNL4

مشخصات جریان برگشت THR:

• مرحله گرم کردن:محدوده دمای (TA-TB): 150-200°C؛ محدوده زمانی (T1-T2): 60-180 ثانیه.
• درجه حرارت نگهدارنده:دمای نگه داری: 217°C؛ زمان نگه داری: 60-150 ثانیه.
• درجه حرارت اوج:حداکثر دمای اوج (TP): 250 (+0/-5) °C؛ حداکثر زمان در دمای اوج (TP): 5 ثانیه.
• الزامات اضافی:حداکثر سرعت گرم شدن متوسط 3°C/s است؛ حداکثر سرعت خنک شدن متوسط 6°C/s است. حداکثر زمان از 25°C تا خارج شدن محصول از کوره 6 دقیقه است.

ویژگی های مکانیکی و مواد

ترکیب مواد

1. مسکن:ساخته شده از ماده ترموپلاستیک PA46 + 30٪ فیبر شیشه ای (G.F) ، مطابق با درجه قابل اشتعال UL94V-0، و دارای مقاومت مکانیکی و ایمنی آتش است.
2. تماس:از برنز فسفري C5210R-EH با ضخامت 0.35 ميلي متر ساخته شده است. منطقه تماس با طلا پوشش داده شده است، با حداقل ضخامت طلا پوشش 6 میکرو اینچ،افزایش رسانایی الکتریکی و مقاومت اکسیداسیون.
3. پین:ساخته شده از مس C2680R-H با ضخامت 0.35 میلی متر، اطمینان از سفتی و رسانایی الکتریکی پین ها.
4. سپر:از فولاد ضد زنگ SUS 304-1/2H با ضخامت 0.2 میلی متر ساخته شده است که می تواند به طور موثر تداخل الکترومغناطیسی خارجی (EMI) را محافظت کند.

ابعاد و طرح

تحمل ابعاد:تحمل ابعاد برای الزامات دقیق مختلف به ترتیب ± 0.30 میلی متر، ± 0.25 میلی متر و ± 0.15 میلی متر با تحمل زاویه ± 1 ° است. واحد به طور یکنواخت میلی متر است، مقیاس نقاشی 2/1 است.و سه تا ورق نقشه وجود داره.

طرح PCB توصیه شده:این محصول یک طرح PCB توصیه شده (Top View) را برای هدایت طراحی صفحه PCB متناسب با کانکتور فراهم می کند، اطمینان از نصب مناسب و عملکرد انتقال سیگنال.
