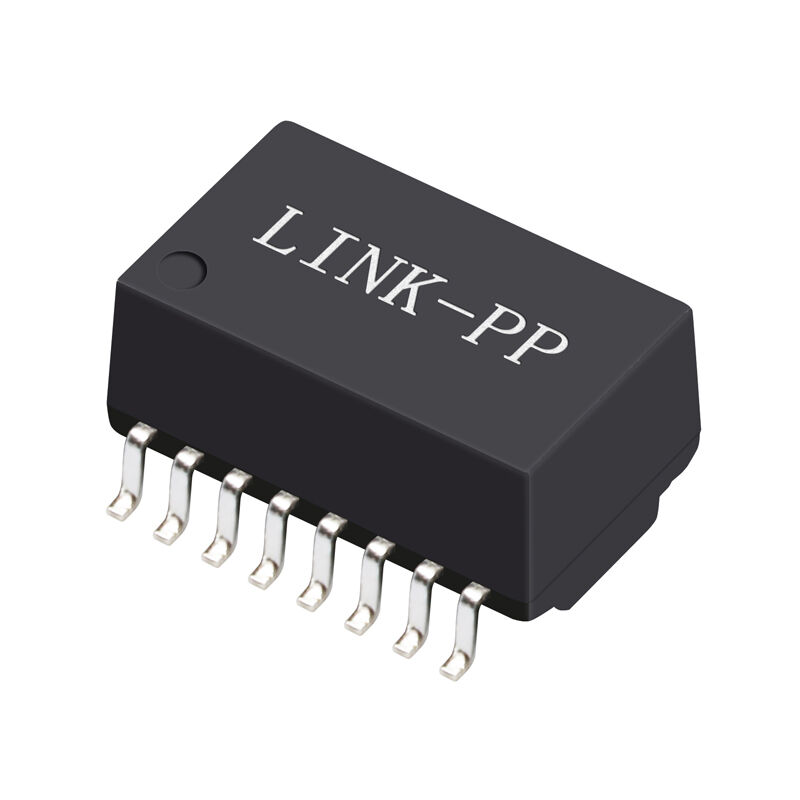

S16037G 10/100Base‑T ماژول ترانسفورماتور اترنت SMD-16P 350µH OCL


S16037G یک ترانسفورماتور 10/100Base-T SMD اترنت با 350μH OCL ، نسبت 1:1 دور ، انزوا 1.5kVrms ، سازگار با RoHS است. ایده آل برای طراحی های Fast Ethernet است.


S16037G بازبینی ترانسفورماتور LAN


درS16037Gیک کمپکت استماژول ترانسفورماتور مغناطیسی 10/100Base-T LANطراحی شده است برای جداسازی ایثرن سریع و شرایط سیگنال. آن را به ارمغان می آورد (TX) و دریافت (RX) مغناطیس در یک1نسبت 1:1 دور، جلسهIEEE 802.3 / 802.3uالزامات برای برنامه های 10BASE-T و 100BASE-TX.

باحداقل OCL 350 μH در 8 mA، از دست دادن ورودی کم، و قوی1.5 کلو ولتزولاسیون Hi-Pot، S16037G انتقال داده های پایدار، عملکرد EMI بهبود یافته و قابلیت اطمینان طولانی مدت را در طراحی های فضای محدود تضمین می کند.بسته SMD 16 پین (12.8 × 6.9 میلی متر)و کاملامطابق با RoHS و بدون هالوجن.


ویژگی های اصلی ترانسفورماتور SMD S16037G 10/100Base‐T

• حمایت10/100Base-T Ethernet(IEEE 802.3 / 802.3u)
• 1۱- نسبت چرخش TX/RXبرای اتصال سیگنال متعادل
• حداقل OCL 350 μH@ 100 kHz، 0.1 V، با 8 mA DC bias
• از دست دادن کم ورودی: -1،15 دبیل حداکثر (0.3 ‰ 100 مگاهرتز)
• ولتاژ جداکننده بالا: 1500 Vrms Hi-Pot
• بسته بندیبسته SMD‐16Pبرای مونتاژ خودکار
• RoHS و بدون هالوجنتطابق

مشخصات الکتریکی (@ 25 °C)

S16037G SMD-16P ماژول مغناطیسی اترنتورق اطلاعات

S16037G نمودار اطلاعات

S16037G ورق اطلاعات-مواد مکانیکی

عملکرد یکپارچگی سیگنال

از دست دادن بازگشت (dB Min)

صدای عبور (dB Min)

رد حالت DCMR-Differential-to-Common Mode (dB Min)

 مشخصات مکانیکی ترانسفورماتور LAN S16037G

محیط زیست و رعایت

• دمای کار:0 °C تا +70 °C
• دمای ذخیره سازی:-0 °C تا +85 °C
• انطباقRoHS، بدون هالوجن

10/100 استانداردهای ترانسفورماتور LAN Base-T و یادداشت های طراحی

1. طراحی شده برای ملاقاتIEEE 802.3 / 802.3uالزامات اترنت سریع
2. ۳۵۰ μH OCL در ۸ mA bias از خط پایه پایدار و کاهش انحراف پشتیبانی می کند.
3. بهینه سازی شده برای EMI پایین و عملکرد اتصال قابل اعتماد در کابل های مس دوقلو

سوالات عمومی

سوال1: OCL در مغناطیس 10/100Base-T چیست؟

OCL (حسابی مدار باز)در این حالت، محرک اصلی ترانسفورماتور در صورت باز بودن ثانویه ترانسفورماتور است.طرح های 10/100Base-T Ethernet، OCL کافی برای حفظ یکپارچگی سیگنال در فرکانس های پایین بسیار مهم است.
برای S16037G،حداقل OCL 350 μH در 8 mA DC biasکمک می کند:


• جلوگیری از انحراف خط پایه در سیگنال های کدگذاری شده MLT-3
• حفظ عملکرد اتصال پایدار در کابل های مس طولانی
• پاسخگویی به الزامات IEEE 802.3u از دست دادن بازگشت و تحریف


OCL ناکافی می تواند منجر به افزایش اضطراب، خطاهای بسته یا عدم ثبات پیوند، به ویژه در محیط های سر و صدا شود.


س2: آیا S16037G می تواند جایگزین ترانسفورماتورهای پالس یا هالو Fast Ethernet شود؟

-آره.S16037G می تواند به عنوان یک جایگزین کاربردی استفاده شودبرای خیلی هاماژول های ترانسفورماتور پالس و هالو 10/100Base-T Ethernetبا مشخصات الکتریکی مشابه
در هنگام ارزیابی سازگاری جایگزین، طراحان باید:


• تطابقنسبت چرخش (1:1)
• قابل مقایسهدرجه بندی OCL (≥350 μH)
• معادلنوع بسته بندی و پینوت (SMD-16P)
• محدوده ولتاژ عایق و ضایعات ورودی


S16037G نیازهای اصلی الکتریکی IEEE 802.3u را که معمولاً برای مغناطیس های Fast Ethernet مشخص شده است، برآورده می کند و آن را برای جایگزینی drop-in یا نزدیک به drop-in در بسیاری از طرح ها مناسب می کند.


مقناطیس 10/100Base-T در مقابل 1000Base-T: تفاوت های کلیدی


اگرچه هر دو قطعات مغناطیسی اترنت هستند،10/100Base-Tو1000Base-Tترانسفورماتورها برای سیگنال های مختلف و نیازهای عملکرد طراحی شده اند.


مقناطيس 10/100Base-T

• حمایت10 Mbps و 100 Mbpsنرخ داده ها
• معمولا استفاده می شودسیگنال دهی تک جفت در هر کانال
• نیاز به پهنای باند و صدای متقابل کمتر
• مقادیر OCL در اطراف۳۵۰ μHکافی هستند
• معمولا در طرح های حساس به هزینه و جاسازی شده استفاده می شود

مگنت 1000Base-T

• حمایتنرخ داده 1 گیگابایت در ثانیهبر چهار جفت منحرف
• سختگيري بيشتراز دست دادن بازگشت، crosstalk، و DCMRعملکرد
• اغلب ویژگیخفه کننده های یکپارچه
• پیچیدگی بیشتر و کنترل سخت تر مقاومت
• در سوئیچ ها، روترها و تجهیزات LAN با عملکرد بالا استفاده می شود


انتخاب نوع صحیح مغناطیس، انطباق با استانداردهای IEEE را تضمین می کند و از مشکلات یکپارچگی سیگنال در طول عملیات Ethernet PHY جلوگیری می کند.


S16037G 10/100Base-T SMD ترانسفورماتور اترنت خلاصه


درS16037Gمطابق با استانداردها استترانسفورماتور 10/100Base-T SMD Ethernetارائه 350 μH OCL، از دست دادن ورودی کم، و عایق بندی بالا در یک اثر فشرده. آن را به خوبی مناسب برای برنامه های کاربردی Ethernet سریع که نیاز به یکپارچگی سیگنال قابل اعتماد، سازگاری RoHS،و سازگاری با طرح های اصلی Fast Ethernet PHY.
