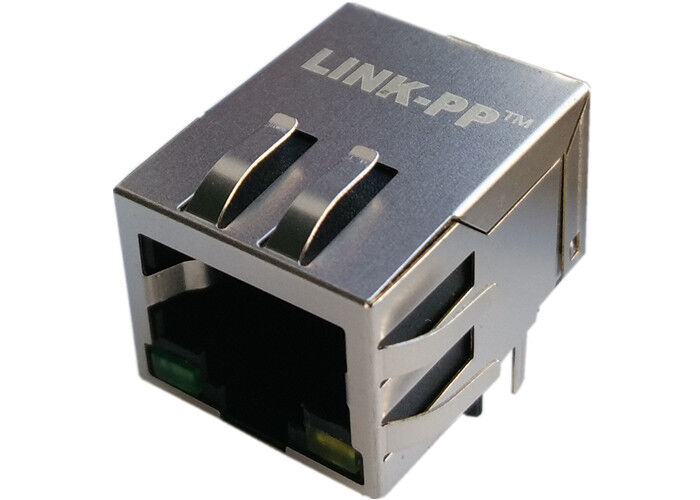

1-6605444-1 RJ45 ماژول جک ATMEGA88V-15AT Gigabit Rj45 اتصالات 1000Base-T

1-6605444-1 RJ45 ماژول جک ATMEGA88V-15AT Gigabit Rj45 اتصالات 1000Base-T

جزئیات سریع

1. 10/100/1000 Base-T Singgle Port Rj45 Tab-Down Applications

2.1X1، INT MAG.، LED، برگۀ برگشت

3 【مدل طراحی 】 1-6605444-1

4. LPJG0833GZNL 【 مدل تولید توده 】

4.LED اختیاری، EMI انگشت اختیاری.

شرح

1X1-Tab-Down RJ45 Magjack با / بدون LED، جلسه IEEE 802.3

مشخصات فنی الکتریکی @ 25 ℃

نرخ نسبت 1.Turn (± 2٪): 1CT: 1
2.Inductance OCL: 350UH MIN
@ 100KHz، 0.1V، 8mA DC اختلال
افت 3.Insertion:
-1.0dB MAX @ 1.0-100MHz
از دست دادن 4:
-18dB MIN @ 1 تا 10 مگاهرتز
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60 مگاهرتز
-10dB MIN @ 60 تا 100 مگاهرتز
بحث 5.Cross:
-35dB MIN @ 1-30MHz
-32dB مینی 30-60 مگاهرتز
-30dB مینی 60 تا 100 مگاهرتز
حالت 6.Common حالت رد:
-30dB MIN @ 1-100MHz
آزمون 7.Hipot: 1500Vrms MIN
محدوده دما 8.Operating: 0 ℃ تا 70 ℃

یادداشت:

1. طراحی شده برای پشتیبانی از برنامه، مانند SOHO (مودم ADSL)، شبکه در مادربرد (LOM)، هاب و سوئیچ.
2.Meets مشخصات IEEE 802.3
مواد سازنده 3:
مسکن: ترموپلاستیک UL94V-0
تماس / سپر: آلیاژ مس
پوشش محافظ: نیکل
تماس با پوشش: طلا 6 میکروچیچ حداقل در منطقه تماس.
دما نوک لحیم 4.Wave: 265 ℃ حداکثر
مدت زمان نوک لحیم موج: 5 ثانیه حداکثر

مزیت رقابتی

18 سال تجربه تولید

2600 کارمند

تست 100٪

زمان تحویل انعطاف پذیر

مشتری اصلی

طراحی برای Ti، اینتل، سامسونگ، Fluke، Jabil، Flextronics، Cypress، Freescale، EKF .......

برنامه EMS

مجمع PCB انعطاف پذیر؛ مجمع PCB سفت و انعطاف پذیر؛ میکرو الکترونیک، چیپ تلنگر؛ میکرو الکترونیک، تراشه در هیئت مدیره؛ مجتمع اپتوالکترونیک؛ مجتمع RF / Wireless از طریق سوراخ مجمع؛ مونتاژ سطح کوه؛ مونتاژ سیستم؛ مجمع هیئت مدیره مدار چاپی
