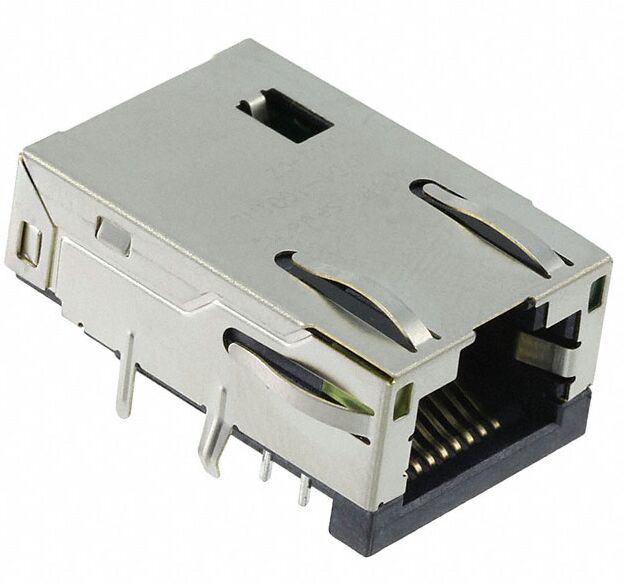

JXD1-1001NL 1×1 RJ45 Magjack Through-Hole برای 100BASE-TX
JXD1-1001NL RJ45 1 × 1 محافظ برای 100BASE-TX با ترانسفورم 1CT: 1CT ، عزل 2250 VDC ، نصب سوراخ ، تماس های طلایی انتخابی. ایده آل برای رابط های صنعتی اترنت و مخابرات.
مشخصات فنی
مشخصات عمومی
| پارامتر |
مشخصات |
| شماره محصول |
JXD1-1001NL |
| توضیحات |
کانکتور RJ45 1 × 1، ترانسفورماتور یکپارچه (1: 1) ، 100BASE-TX |
| تعداد بندر ها / کانال ها |
1 × 1 |
| نرخ داده ها |
100BASE-TX (100 Mbps) |
| نسبت چرخش |
1CT: 1CT (1: 1) |
| عایق بندی (PHY از طرف به طرف خط) |
2250 VDC |
| سبک نصب |
از طریق سوراخ |
| دمای کار |
-40 °C تا +85 °C |
| دمای ذخیره سازی |
-40°C تا +85°C |
| RoHS |
آره |
مواد و مشخصات پوشش
| ماده |
ماده / پوشش |
| مسکن |
ترموپلاستیک، سیاه، UL94 V-0 |
| سپر |
مس، نیکل |
| تماس ها |
آلیاژ مس |
| پوشش تماس |
طلا انتخابی در ناحیه تماس (دقیقه)6 μmin) |
ورق اطلاعات حداقل 6 میکرو اینچ طلا در مناطق تماس را مشخص می کند.
مشخصات مکانیکی
| ابعاد |
ارزش (معمولی) |
| طول کلی (از جمله قفل) |
≈ 26.06 میلی متر (1.026 اینچ) |
| عرض کلی |
≈ 17.58 میلی متر (0.692 اینچ) |
| ارتفاع کلی |
≈ 8.78 mm (0.346 in) |
در هنگام ایجاد ردپای PCB، برای طرح کامل پین و تحمل ابعاد، به نقشه مکانیکی فروشنده مراجعه کنید.
مشخصات الکتریکی
| پارامتر |
مشخصات |
| از دست دادن ورودی |
(به هر ورق داده ای که برای لینک های 100 مگاهرتز معمول است) |
| ضایعات بازده (نمونه حداقل محدوده) |
1-30 MHz: ≥ -16 dB؛ 30-60 MHz: ≥ -12 dB؛ 60-80 MHz: ≥ -10 dB |
| صداي عبور / بعدي |
حداقل -30 دبیل (1-100 مگاهرتز) معمولی (ارزش های ورق داده) |
| کاهش حالت مشترک / CMRR |
مشخص شده در هر ورق داده (هدف طراحی برای ترانسفورماتور LAN) |
| هیپوت / مقاومت کنید |
2250 VDC (PHY به خط) |
خلاصه ی محصول
کانکتور RJ45 فشرده و محکم با یک ترانسفورماتور یکسره 1CT:1CT که برای برنامه های 100BASE-TX طراحی شده است.برای محدوده های دمای صنعتی و مجموعه سوراخ سوراخ قابل جوش موج شده، سوئیچ ها، کنترل کننده های صنعتی و تجهیزات مخابراتی.
کانکتور RJ45 محافظ شده با یک ترانسفورماتور LAN یکپارچه (1CT: 1CT) ، منزوی 2250 VDC، تماس های طلایی انتخابی و محدوده کاری -40 °C تا +85 °C.
ویژگی های کلیدی و مزایای آن
- ترانسفورماتور LAN یکپارچه (1: 1)BOM را کاهش می دهد و طراحی مغناطیس را ساده می کند.
- جداسازی بالا (2250 VDC)بین PHY و خط برای ایمنی و قابلیت اطمینان.
- بسته سوراختوصیه می شود برای جوش موج قوی برای دستگاه های زمینه ای.
- طیف گسترده ای از دما (-40 تا + 85 °C)برای کاربردهای صنعتی و بیرونی.
- تماس های انتخاب شده طلا شدهمقاومت تماس پایین و عمر طولانی را تضمین می کند.
- بدنه محافظ با سپر برنجی نیکل شدهعملکرد EMI/EMC را بهبود می بخشد
مدارک فنی
JXD1-1001NL نقشه
JXD1-1001NL ابعاد
JXD1-1001NL طرح PCB توصیه شده
پرسش های مکرر
سوال1: JXD1-1001NL برای چه استفاده می شود؟
الف:JXD1-1001NL یک
اتصال دهنده RJ45 1 × 1 محافظ با ترانسفورماتور LAN یکپارچهبرای
برنامه های Ethernet 100BASE-TXمعمولاً در موارد زیر استفاده می شود:
- دستگاه های ایثرنت صنعتی
- روترها و دروازه های جاسازی شده
- سوئیچ های شبکه
- ماژول های رابط مخابراتی
- تجهیزات اتوماسیون و کنترل
اون
جداسازی بالا (2250 VDC)و
طیف گسترده ای از دماهای عملیاتی (-40 °C تا +85 °C)آن را برای شبکه سازی صنعتی و محیط های خشن مناسب کنید.
س2: آیا JXD1-1001NL شامل مغناطیس یکپارچه است؟
الف:آره. JXD1-1001NL دارای یکترانسفورماتور داخلی LAN با نسبت چرخش 1CT:1CT، حذف نیاز به مغناطیس خارجی و ساده سازی طراحی PCB در حالی که بهبود یکپارچگی سیگنال.
س3: آیا JXD1-1001NL برای برنامه های PoE مناسب است؟
الف:شماره JXD1-1001NL برایرابط های Ethernet غیر PoEبرای طرح های Power over Ethernet (PoE) ،کانکتور RJ45 با درجه بندی PoE با مغناطیس تقویت شده و کنترل جریانباید انتخاب شود.
سوال 4: حداکثر سرعت پشتیبانی شده داده چیست؟
الف:کانکتور پشتیبانی می کند100BASE-TX (100 Mbps)برنامه های Ethernet.برای گیگابیت (1000BASE-T) طراحی نشده استیا استاندارد های ارتن ارت با سرعت بالاتر.
Q5: محدوده دمای عملیاتی چیست؟
الف:JXD1-1001NL به طور قابل اعتمادی از-40 °C تا +85 °Cکه باعث می شه که مناسب باشهکاربردهای صنعتی، بیرونی و قابلیت اطمینان بالا.
س6: JXD1-1001NL از چه نوع نصب PCB استفاده می کند؟
الف:ازنصب از طریق سوراخو هستتوصیه شده برای فرآیندهای جوش موج، ارائه قدرت مکانیکی عالی و دوام برای طرح های سخت افزار صنعتی.
سوال 7: JXD1-1001NL چه ولتاژ عایق بندی ای ارائه می دهد؟
الف:کانکتور فراهم می کند۲۲۵۰ جداسازی VDCبین طرف PHY و طرف خط، تضمینایمنی برق و انطباق با مقرراتدر تجهیزات صنعتی اترنت.
سوال 8: آیا JXD1-1001NL با استانداردهای صنعت مطابقت دارد؟
الف:بله، با قانونIEEE 802.3u (100BASE-TX)واستانداردهای زیست محیطی RoHS، و حفره RJ45ش مطابق بابخش ۶۸ FCCالزامات
س9: آیا JXD1-1001NL یک کانکتور RJ45 با مشخصات پایین محسوب می شود؟
الف:نه، با ارتفاع حدود8.78 میلی مترJXD1-1001NL به عنوان یککانکتور کمپکت RJ45 با مشخصات متوسط، مناسب برایطرح های PCB با محدودیت فضاییاما به عنوان افراد کم سرشماری طبقه بندی نمیشن.
س10: چه فرآیند جوش توصیه می شود؟
الف:نقشش اينه کهبرای جوش موج توصیه می شود، باحداکثر دمای اوج جوش 260 °C برای حداکثر 10 ثانیهاین تضمین می کند که پیوستهای جوش قابل اعتماد و جلوگیری از آسیب حرارتی.
س11: در JXD1-1001NL از چه مواد استفاده می شود؟
الف:
- مسکن:ترموپلاستیک UL94 V-0 (سیاه)
- سپر:مس با نیکل
- تماس ها:آلیاژ مس با پوشش طلایی انتخابی (≥6 μin)
این تضمین می کند
دوام مکانیکی عالی، حفاظت EMI و عملکرد الکتریکی.
س12: آیا JXD1-1001NL مطابق با RoHS است؟
الف:آره، JXD1-1001NLکاملا مطابق با RoHS، مناسب برای بازارهای تنظیم شده زیست محیطی از جمله اتحادیه اروپا و آمریکای شمالی است.
س13: چه گزینه های بسته بندی در دسترس هستند؟
الف:بسته بندی استانداردکیسه ضد ایستاتیک فردی + سینی محافظ + کارتونی بیرونیگزینه های بسته بندی عمده ممکن است برای سفارشات حجم بالا در دسترس باشد.
سوال14: آیا JXD1-1001NL هنوز در تولید است؟
الف:JXD1-1001NL در حال حاضر به عنوانEOL (آخر عمر)برای طرح های جدید، ما توصیه می کنیم انتخابجایگزین های سازگار بین پین به پینبرای اطمینان از ثبات عرضه در دراز مدت.
سوال15: گزینه های توصیه شده برای JXD1-1001NL چیست؟
الف:جایگزین های سازگار معمولا شاملکانکتورهای 1 × 1 RJ45 با مغناطیس یکپارچه، 100BASE-TX پشتیبانی، نصب سوراخ، و 2250 VDC عزل تماس با تیم مهندسی ما برایتوصیه های جایگزین.
