جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: agst5009b
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400 قطعه
قیمت: $0.2-$0.9
جزئیات بسته بندی: نوار و حلقه
زمان تحویل: ظرف 1-2 هفته ارسال می شود
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 3 کیلوگرم در ماه
شماره قطعه: |
agst5009b |
نوع ترانسفورماتور: |
ترانسفورماتور اترنت 2.5GBASE-T |
نسبت چرخش: |
1CT : 1CT |
ولتاژ انزوا: |
1500 VAC |
سبک نصب: |
SMD (دستگاه نصب سطحی) |
پیکربندی بندری: |
درگاه منفرد |
دمای عملیاتی: |
0 درجه سانتیگراد تا 70 درجه سانتیگراد |
RoHS و بدون هالوژن: |
بله |
شماره قطعه: |
agst5009b |
نوع ترانسفورماتور: |
ترانسفورماتور اترنت 2.5GBASE-T |
نسبت چرخش: |
1CT : 1CT |
ولتاژ انزوا: |
1500 VAC |
سبک نصب: |
SMD (دستگاه نصب سطحی) |
پیکربندی بندری: |
درگاه منفرد |
دمای عملیاتی: |
0 درجه سانتیگراد تا 70 درجه سانتیگراد |
RoHS و بدون هالوژن: |
بله |
749020011A ترانسفورماتور WE-LAN LAN برای کاربردهای 1000Base-T SMT RJ45، دارای جداسازی 1500V، تحرک 350μH، CMRR بهبود یافته و محدوده دمای صنعتی 40 °C تا + 85 °C.ایده آل برای اترنت صنعتی، روترها، سوئیچ ها، دوربین های IP و دستگاه های IoT.

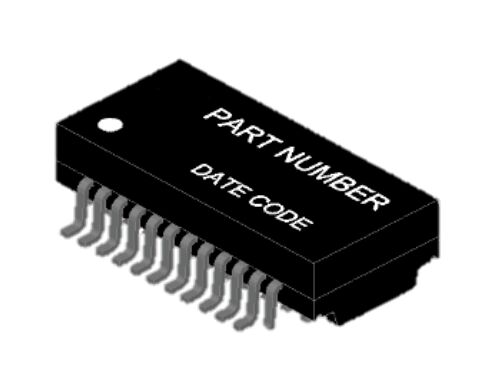

درAGST5009B 2.5G ماژول مغناطیسی یکماژول ترانسفورماتور یک پورت SMD Ethernet طراحی شده برای:2برنامه های.5GBASE-T (IEEE 802.3bz)یکپارچگی سیگنال عالی، از دست دادن ورودی کم، ولتاژ عایق بندی بالا و سرکوب EMI قابل اعتماد، AGST5009B برای2.5G سوئیچ های تجاری و صنعتی اترنت و تجهیزات شبکه مصرف کننده با حجم بالا.
باقابلیت همکاری کامل PHY،مطابقت با RoHS و Halogen-Freeسازگاری SMT تولید انبوه، AGST5009B یکراه حل مغناطیسی قوی و مقرون به صرفه برای نسل بعدیطرح های چند گیگابیت اترنت.
| ماده | توضیحات |
|---|---|
| شماره بخش | AGST5009B |
| نوع محصول | 2ماژول مغناطیسی 5G |
| سرعت | 2.5GBASE-T |
| بندر | مجرد |
| نصب | SMD |
| بسته بندی | نوار و فیلم |
| RoHS | آره |
| پارامتر | شرایط آزمایش | ارزش | واحد |
|---|---|---|---|
| محرک طرف رسانه | @100 kHz، 0.1 Vrms | 180 دقیقه | μH |
| از دست دادن ورودی | ۱-۱۰۰ مگاهرتز | ₹0.5 حداکثر | دی بی |
| از دست دادن ورودی | 125 مگاهرتز | ¥1.0 حداکثر | دی بی |
| بازده از دست دادن | ۱٫۴۰ مگاهرتز | 20دقيقه | دی بی |
| بازده از دست دادن | 40 < f ≤ 125 مگاهرتز | ️ ((20 ️ 10 log10 ((f/40)) | دی بی |
| صداي متقابل | ۱-۱۰۰ مگاهرتز | 30 دقیقه | دی بی |
| ولتاژ عایق | ۶۰ ثانیه | 1500 | VAC |
| دمای کار | ️ | 0 تا +70 | °C |
AGST5009B به گونه ای طراحی شده کهیکپارچگی سیگنال و عملکرد EMI سختگیرانهIEEE 802.3bz، اطمینان ازنمودار چشم پاک، اضطراب کم و انتقال داده 2.5G ثابت
بااز دست دادن بازگشت بالا و رد شدید صدای حالت مشترک، این ماژول مغناطیسی به طور موثر کاهش می دهداختلال الکترومغناطیسی (EMI) ، که آن را برایطرح های PCB متراکم و سیستم های Ethernet با سرعت بالا.
AGST5009Bکاملا با تمام فروشندگان عمده Ethernet PHY سازگار است، از جمله:
پخش کننده
مارول
ریالتک
TI
میکروچیپ
تضمینقابلیت تعاملی پلاگ اند پلی و اعتباربخشی سخت افزاری ساده
مطابق با RoHS و بدون هالوجن
سطح حساسیت به رطوبت MSL 1
سازگار با جریان مجدد در دمای بالا (245°C)
بسته بندی نوار و رول برای مونتاژ خودکار SMT
1J-STD-002: قابلیت جوش در 245 °C
2J-STD-020: حساسیت به رطوبت سطح 1
3J-STD-075: R7، 245°C حداکثر از طریق جریان مجدد
4مواد عنوان: DAP (Diallyl Phthalate) ، UL 94V-0
5قاب سرب: آلیاژ مس
