جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: L9-FC315501-60PPC
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000/25K
قیمت: 12.98USD/PCS
جزئیات بسته بندی: T&R
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union
قابلیت ارائه: 5 کیلوگرم در ماه
رابط نوری: |
کانکتور FC |
رابط الکتریکی: |
منطق TTL |
فاصله: |
≤60 کیلومتر |
فاکتور فرم: |
1x9 |
نرخ داده: |
100M/155M |
طول موج: |
1310 نانومتر TX / 1550 نانومتر RX |
رابط نوری: |
کانکتور FC |
رابط الکتریکی: |
منطق TTL |
فاصله: |
≤60 کیلومتر |
فاکتور فرم: |
1x9 |
نرخ داده: |
100M/155M |
طول موج: |
1310 نانومتر TX / 1550 نانومتر RX |

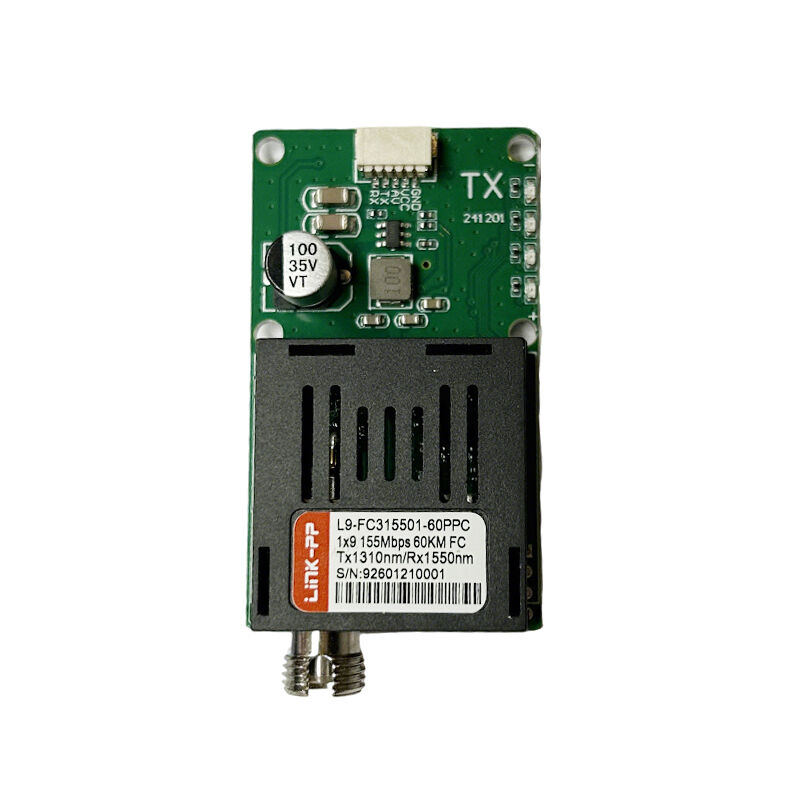

ماژول فرستنده و گیرنده نوری L9-FC315501-60PPC با کارایی بالا 1x9 TTL است که برای ارتباطات فیبر نوری دوربرد در سیستمهای هوایی-زمینی پهپاد، کنترل صنعتی و محیطهای الکترومغناطیسی خشن سازگار است.
این ماژول از انتقال داده با سرعت 155 مگابیت بر ثانیه بر روی فیبر تک حالته تا 60 کیلومتر پشتیبانی میکند و دارای ورودی ولتاژ گسترده DC 5.5 تا 26 ولت، تأخیر کم و ایمنی قوی در برابر EMI است که آن را برای تلهمتری پهپاد، لینکهای نوری آسمان به زمین و شبکههای کنترل از راه دور سازگار است.
L9-FC315501-60PPC به عنوان یک سیستم فرستنده و گیرنده نوری جفت شده عمل میکند که شامل ماژولهای انتهای A و B با طول موجهای مکمل است.
| انتها | عملکرد |
|---|---|
| انتهای A (هوایی / پهپاد) | TTL به نوری (فرستنده 1550 نانومتر / گیرنده 1310 نانومتر) |
| انتهای B (ایستگاه زمینی) | نوری به TTL (فرستنده 1310 نانومتر / گیرنده 1550 نانومتر) |
انتقال تمام دوبلکس بر روی یک فیبر تک حالته، ارتباط قابل اعتماد و بیدرنگ را تا 60 کیلومتر امکانپذیر میسازد.
| پارامتر | حداقل | معمولی | حداکثر | واحد |
|---|---|---|---|---|
| طول موج فرستنده | 1530 | 1550 | 1565 | نانومتر |
| طول موج گیرنده | 1260 | 1310 | 1360 | نانومتر |
| توان نوری خروجی | -2 | +3 | +5 | dBm |
| حساسیت گیرنده | — | — | -34 | dBm |
| بودجه نوری | ≥ 32 | — | — | dB |
| نرخ خطای بیت (BER) | ≤ 1×10⁻¹² |
| پارامتر | مشخصات |
|---|---|
| رابط الکتریکی | TTL |
| سطح منطق | سازگار با 3.3 ولت / 5 ولت |
| ولتاژ تغذیه | DC 5.5 تا 26 ولت |
| مصرف برق | ≤ 2.5 وات |
| حفاظت | قطبیت معکوس، موجگیر، حفاظت در برابر ولتاژ بیش از حد |
| پارامتر | مشخصات |
|---|---|
| دمای عملیاتی | -40 تا +85 درجه سانتیگراد |
| دمای ذخیرهسازی | -40 تا +85 درجه سانتیگراد |
| فرم فاکتور | 1x9 |
| نوع کانکتور | FC |
| محفظه | محافظ فلزی |
| نصب | PCB از طریق سوراخ |
| مسافت | مدل پیشنهادی |
|---|---|
| ≤ 20 کیلومتر | ماژول فیبر TTL 155M 20 کیلومتر |
| ≤ 40 کیلومتر | ماژول فیبر TTL 155M 40 کیلومتر |
| ≤ 60 کیلومتر | L9-FC315501-60PPC |
| ≤ 80 کیلومتر | ماژول فیبر TTL 155M 80 کیلومتر |
سوال 1: آیا این ماژول مستقیماً به پورتهای TTL میکروکنترلر یا FPGA متصل میشود؟
بله. رابط TTL کاملاً با MCU، FPGA، DSP و بردهای کنترل پرواز سازگار است.
سوال 2: آیا میتواند در محیطهای با EMI بالا کار کند؟
بله. انتقال فیبر ایزولاسیون الکتریکی کامل و ایمنی در برابر EMI را فراهم میکند که برای محیطهای پهپاد و صنعتی ایدهآل است.
سوال 3: آیا از انتقال دوطرفه پشتیبانی میکند؟
بله. ارتباط نوری تمام دوبلکس بر روی فیبر تک حالته.
