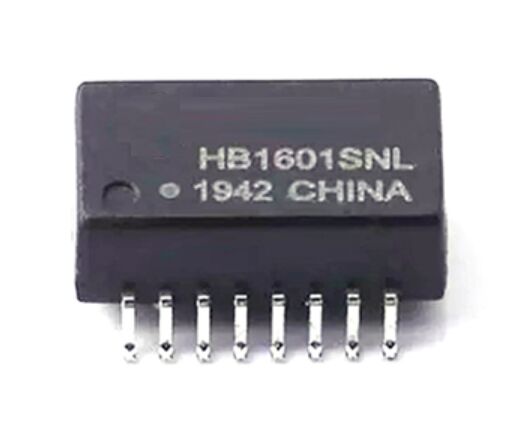

HB1601SNL 10/100Base-T SMD Ethernet Isolation Transformer SOP-16

HB1601SNL ترانسفورماتور اترنت

درHB1601SNLیک کمپکت استترانسفورماتور و فیلتر جداسازی 10/100Base-T Ethernet سطح نصب (SMD)طراحی شده برای انتقال قابل اعتماد سیگنال شبکه و سرکوب سر و صدا در رابط های Ethernet PHY.بسته SOP-16، آن جداسازی گالوانیکی، تطابق موانع و عملکرد EMI عالی را برای برنامه های Fast Ethernet فراهم می کند.

با توجه بهIEEE 8023وANSI X3263استاندارد ها، HB1601SNL به طور گسترده ای درتجهیزات شبکه SOHO، طرح های LAN-on-Motherboard (LOM) ، سوئیچ های Ethernet، هاب ها و دستگاه های شبکه صنعتی. آرهمطابق با RoHS، بدون سرب، و مناسب برای مونتاژ SMT خودکار است.

اطلاعات سفارش

• شماره بخش:HB1601SNL
• بسته بندی:SOP-16, Tape & Reel (برای مونتاژ SMT خودکار)
• دسته بندی:ترانسفورماتورهای منزوی LAN Magnetics / Ethernet

درHB1601SNLقابل اعتماد و مطابق با استانداردها است10/100Base-T SMD ترانسفورماتور جداسازی اترنتبرای تجهیزات شبکه ای فشرده و با عملکرد بالا طراحی شده است. با عملکرد الکتریکی اثبات شده، عایق قوی و گواهینامه UL،انتخاب ایده آل برای طرح های OEM و برنامه های تعمیر حرفه ای است.

▶درخواست نقل قول♬ دانلود صفحه اطلاعات♫♬ تماس با پشتیبانی فنی♫♬

ویژگی های اصلی ترانسفورماتور انزوا SMD Ethernet

• 10/100Base-T ترانسفورماتور عزل اترنت با فیلتر سازی یکپارچه
• بسته SOP-16 برای نصب روی سطح، بهینه سازی شده برای طرح های PCB فشرده
• طراحی شده برای ملاقاتIEEE 8023وANSI X3263مشخصات
• یکپارچگی سیگنال عالیبا از دست دادن ورودی کم و از دست دادن بازگشت بالا
• بالارد سر و صدا در حالت مشترک (DCMR)
• جداسازی 1500 Vrms (Hi-Pot)برای جداسازی گالوانک قابل اعتماد
• تطابق با RoHSساخت و ساز بدون سرب
• حمایتجوش مجدد تا ۲۴۵ درجه سانتیگراد (حداقل ۵ ثانیه)
• گواهینامه UL(نخست پروندهE484635)

صفحه اطلاعات HB1601SNL

مشخصات ترانسفورماتور LAN HB1601SNL

مشخصات مکانیکی و محیطی

کاربردهای مقناطیسی LAN 10/100Base-T SOP-16

HB1601SNL برای پشتیبانی از طیف گسترده ای ازبرنامه های کاربردی شبکه ای اترنت سریعاز جمله:

• تجهیزات شبکه SOHO(مدم های ADSL، روترها، دروازه ها)
• LAN-on-Motherboard (LOM)رابط های اترنت
• هاب ها و سوئیچ های اترنت
• کنترلرهای Ethernet جاسازی شده
• شبکه های صنعتی و سیستم های اتوماسیون
• تعمیر و بازسازی دستگاه های شبکه

فاکتور شکل SOP-16 آن را ایده آل برایطرح های PCB با چگالی بالاجایی که فضای تخته محدود است.

HB1601SNL PCB طراحی و تجمع یادداشت

• توصیه شده را دنبال کنید.الگوی زمین SOP-16برای اطمینان از خیس شدن مناسب جوش و همپوشانی.
• به اندازه کافی نگه داریدفاصله بین مدارهای اصلی و ثانویهبرای حفظ عملکرد عایق
• ترانسفورماتور را نزدیک PHY اترنت قرار دهید تا طول ردیابی را به حداقل برساند و EMI را کاهش دهد.
• استفاده از مسیر کنترل شده مانع برای جفت های تفاضلی TX/RX.
• مناسب برایپروفایل های خمیر مجدد بدون سرب استاندارد، با حداکثر دمای اوج۲۴۵ °C.

استانداردها و انطباق ترانسفورماتور عایق اترنت

• مطابقت با IEEE 802.3برای 10/100Base-T Ethernet
• مطابقت با ANSI X3.263
• تطابق با RoHSو بدون سرب
• اجزای شناخته شده UL(شماره پرونده E484635)

این گواهینامه ها HB1601SNL را برایبازارهای جهانیو توسعه صنعتی بلند مدت.

سوالات متداول در مورد ترانسفورماتور اترنت HB1601SNL 10/100Base-T

1عملکرد اصلی HB1601SNL چیست؟

HB1601SNL ارائه می دهدجداسازی گالوانیکی، تطبیق مقاومت و سرکوب سر و صدابین Ethernet PHY و کابل شبکه در برنامه های 10/100Base-T.

2آیا HB1601SNL برای طرح های PoE مناسب است؟

HB1601SNL برای جداسازی سیگنال های Fast Ethernet طراحی شده است.قابلیت PoE به طراحی کلی سیستم بستگی داردهمیشه قبل از استفاده با استانداردهای PoE بررسی کنید.

3آیا HB1601SNL می تواند در محیط های صنعتی استفاده شود؟

آره، با اونولتاژ جداسازی بالا، عملکرد DCMR قوی و تشخیص UL، مناسب برای کاربردهای صنعتی و ایترنت جاسازی شده در محدوده دمای مشخص شده است.

4آیا این قطعه برای تولید خودکار SMT مناسب است؟

بله، بسته SOP-16 ازبسته بندی با نوار و ریمل و فرایندهای رفلوی استاندارد.
