جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: RoHS compliant
شماره مدل: KMS-1102NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50 عدد
قیمت: $0.06-$0.55
جزئیات بسته بندی: 50 عدد / سینی، 1200 عدد / کارتن
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union
قابلیت ارائه: 4600K.PCS/ماه
قسمت شماره: |
KMS-1102NL |
بسته: |
SMD-16P (12.7×7mm) |
نرخ داده: |
10/100BASE-TX |
نسبت چرخش: |
TX: 1CT:1CT، RX: 1CT:1CT |
لحیم کاری: |
IR Reflow |
انطباق: |
IEEE 802.3af / ANSI X3.263 |
قسمت شماره: |
KMS-1102NL |
بسته: |
SMD-16P (12.7×7mm) |
نرخ داده: |
10/100BASE-TX |
نسبت چرخش: |
TX: 1CT:1CT، RX: 1CT:1CT |
لحیم کاری: |
IR Reflow |
انطباق: |
IEEE 802.3af / ANSI X3.263 |

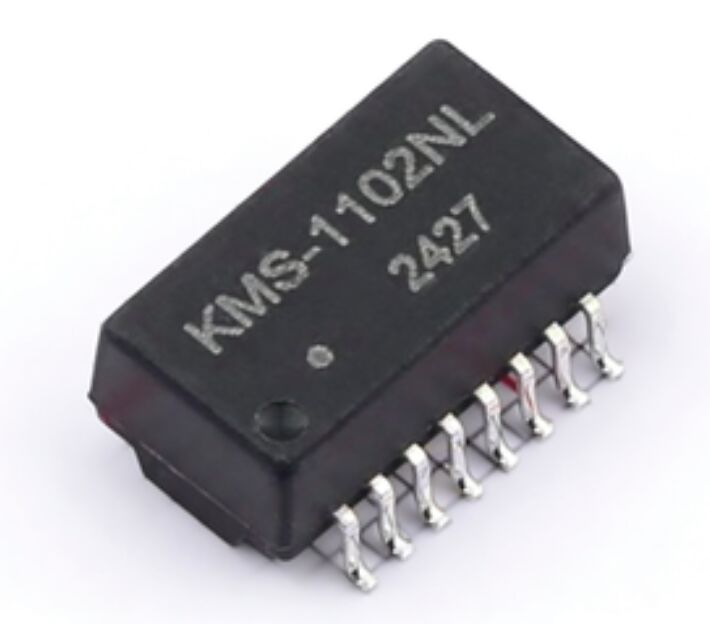

ترانسفورماتور LAN KMS-1102NL 10/100 Base-T SMD-16P با نسبت چرخش 1CT:1CT و OCL 350uH. سازگار با RoHS و ایده آل برای ماژول های اترنت و کاربردهای صنعتی.
راKMS-1102NLبا کارایی بالا استترانسفورماتور شبکه 10/100 Base-T، برای اتصال اترنت قابل اعتماد در برنامه های صنعتی و سازمانی طراحی شده است. دارای یکنسبت چرخش 1CT:1CT،حداقل OCL 350uH، و جمع و جوربسته بندی SMD-16P (12.7×7 میلی متر).، این ترانسفورماتور یکپارچگی سیگنال پایدار، تلفات کم درج و ایزوله تداخل عالی را تضمین می کند.
ایده آل برای:ماژول های رابط اترنت، دستگاه های شبکه PoE و تجهیزات شبکه صنعتی.
| پارامتر | مشخصات |
|---|---|
| بسته | SMD-16P، 12.7 × 7 میلی متر |
| شماره قطعه | KMS-1102NL |
| نسبت چرخش | TX: 1CT:1CT، RX: 1CT:1CT |
| OCL (اصلی @ 100kHz، 0.1Vrms، 8mA) | ≥ 350uH |
| نشتی (اصلی @ 10kHz، 0.1Vrms) | ≤ 0.5uH |
| Cww (Pri.:Sec.) | ≤ 35pF |
| DCR اولیه / ثانویه | 0.9Ω / 1.2Ω حداکثر |
| افت درج (1 تا 100 مگاهرتز) | -1.0 دسی بل حداکثر |
| ضرر برگشتی | 1-30 مگاهرتز: -18 دسی بل، 40-50 مگاهرتز: -16 دسی بل، 60-100 مگاهرتز: -35 دسی بل |
| CMRR | 60–100 مگاهرتز: -30 دسی بل حداقل |
| متقاطع | 1-100 مگاهرتز: -33 دسی بل حداقل |
| ولتاژ جداسازی | حداقل 1500 Vrms |
| دمای عملیاتی | 0°C ~ +70°C |
| دمای ذخیره سازی | -40 درجه سانتی گراد ~ 85+ درجه سانتی گراد |
| رطوبت عملیاتی | 90% RH |
| انطباق | RoHS، IEEE 802.3af / ANSI X3.263 |
A1: پشتیبانی می کنداترنت 10/100 مگابیت بر ثانیهبرنامه های کاربردی
A2: بله، کاملاً سازگار استIEEE 802.3af PoEاستانداردها
A3:0 درجه سانتی گراد تا +70 درجه سانتی گراد، رطوبت عملیاتی تا90% RH; دمای ذخیره سازی-40 درجه سانتی گراد تا +85 درجه سانتی گراد.
