جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

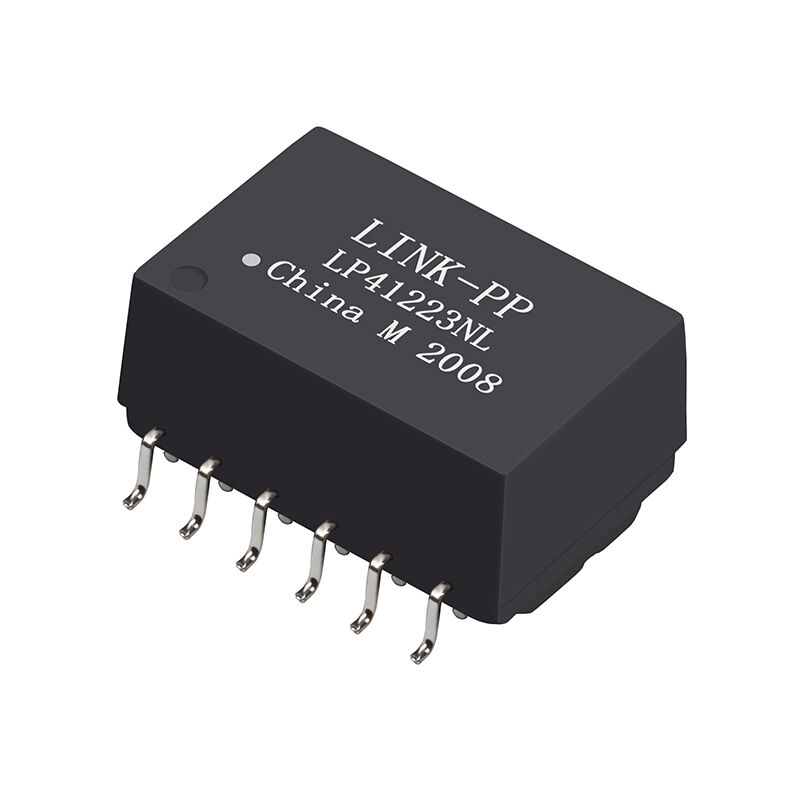

شماره مدل: LP41223NL
سند: LP41223NL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50 عدد
قیمت: $0.35
جزئیات بسته بندی: 50 عدد / سینی، 1200 عدد / کارتن
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30/60/90 روز
قابلیت ارائه: 5 کیلوگرم در ماه
سری: |
مغناطیسهای LAN PoE++ |
شماره قطعه: |
LP41223NL |
نوع بسته: |
12 پین |
طول: |
17 میلی متر |
عرض: |
15.1 میلی متر (شامل پین) |
ارتفاع: |
8.45 میلی متر |
حداکثر دمای جریان مجدد: |
250 درجه سانتیگراد (5 ثانیه) |
سلام پات: |
2kVrms |
نرخ داده: |
10/100BASE-TX |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
PoE++ |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
سری: |
مغناطیسهای LAN PoE++ |
شماره قطعه: |
LP41223NL |
نوع بسته: |
12 پین |
طول: |
17 میلی متر |
عرض: |
15.1 میلی متر (شامل پین) |
ارتفاع: |
8.45 میلی متر |
حداکثر دمای جریان مجدد: |
250 درجه سانتیگراد (5 ثانیه) |
سلام پات: |
2kVrms |
نرخ داده: |
10/100BASE-TX |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
PoE++ |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
همهکاره است و برای پشتیبانی از طیف گستردهای از برنامههای شبکه طراحی شده استLINK-PP LP41223NL به طور خاص برای نسل بعدی برنامههای PoE++ (IEEE 802.3bt) مهندسی شده است
| OCL | P1–3 : P12–10 |
|---|---|
| 1:1 ±2% | طراحی متعادل 1:1 تطابق امپدانس مناسب بین سمت PHY و کابل را برای سیستمهای 10/100/1000Base-T تضمین میکند. |
| 1:1 ±2% | طراحی متعادل 1:1 تطابق امپدانس مناسب بین سمت PHY و کابل را برای سیستمهای 10/100/1000Base-T تضمین میکند. |
2.2 اندوکتانس مدار باز (OCL)
100kHz, 0.1Vrms, 28mA بایاس DCپینها
| OCL | P7–9, P12–10 |
|---|---|
| 350µH حداقل | عملکرد پایدار فرکانس پایین را حتی تحت شرایط بایاس DC مورد نیاز برای عملکرد PoE++ حفظ میکند. |
2.3 افت درج
| CMRR | 0.5–100MHz |
|---|---|
| -33dB حداقل | افت درج کم، تضعیف حداقل سیگنال و حاشیه نمودار چشم بهبود یافته را تضمین میکند. |
2.4 نسبت بازگشت (حداقل)
| CMRR | 0.5–30MHz |
|---|---|
| -18 | 30–45MHz |
| -15 | 45–60MHz |
| -13 | 60–80MHz |
| -10 | تطابق امپدانس بهینه شده، بازتاب سیگنال را کاهش میدهد و پایداری لینک را افزایش میدهد. |
2.5 تداخل
| CMRR | 1–100MHz |
|---|---|
| -35dB حداقل | تداخل الکترومغناطیسی کم و سیگنالدهی دیفرانسیلی پایدار را تضمین میکند. |
2.6 CMRR (نسبت حذف حالت مشترک)
| CMRR | 0.5–100MHz |
|---|---|
| -33dB حداقل | سرکوب قوی نویز حالت مشترک، که برای سیستمهای PoE++ با توان بالا حیاتی است. |
2.7 پلاریته
1 و 12 و 4 و 9 همفاز هستند.
2.9 قابلیت جریان PoE++
قابلیت جریان DC 1.1 آمپر از برنامههای IEEE 802.3bt با توان بالا پشتیبانی میکند.
2.10 دمای عملیاتی
3. نقشه ترانسفورماتور PoE++ LAN LP41223NL:
.4. کاربردهای ترانسفورماتور LAN اترنت PoE++
همهکاره است و برای پشتیبانی از طیف گستردهای از برنامههای شبکه طراحی شده است:تجهیزات SOHO
