سری: |
ترانسفورماتور LAN درجه صنعتی |
شماره قطعه: |
TM82440ANL |
سرعت: |
1G Base-T |
تعداد بنادر: |
درگاه منفرد |
سبک نصب: |
SMD/SMT |
طول: |
15.1 (میلی متر) |
عرض: |
10 (میلی متر) |
ارتفاع: |
4 (ملی متر) |
سری: |
ترانسفورماتور LAN درجه صنعتی |
شماره قطعه: |
TM82440ANL |
سرعت: |
1G Base-T |
تعداد بنادر: |
درگاه منفرد |
سبک نصب: |
SMD/SMT |
طول: |
15.1 (میلی متر) |
عرض: |
10 (میلی متر) |
ارتفاع: |
4 (ملی متر) |

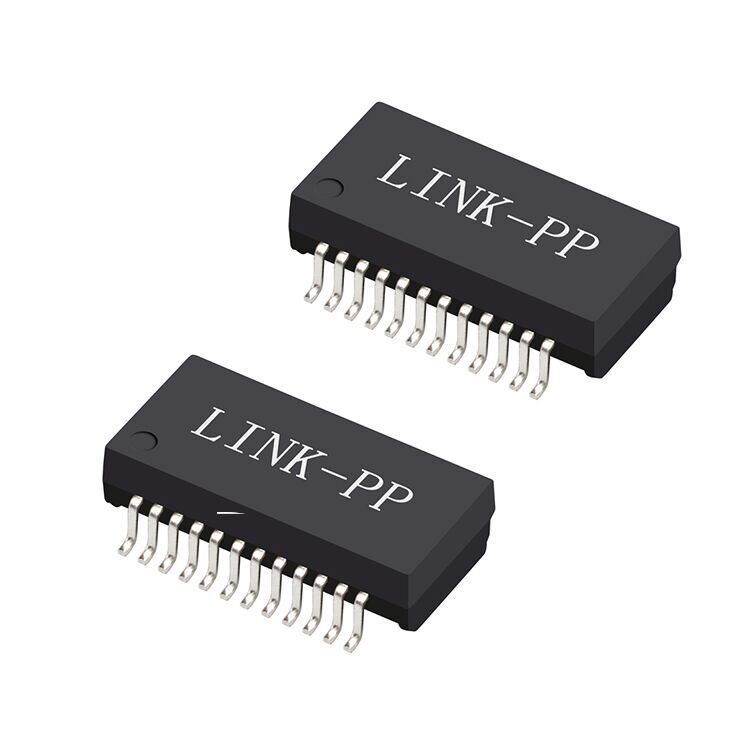

TM82440ANL ترانسفورماتور LAN ماژول مغناطیسی Gigabit Ethernet با یک پورت 1GBase-T. بسته SMT 24 پین با انزوا 1500Vrms، از دست دادن ورودی کم و محدوده عملیاتی -40 °C تا +85 °C.
| پارامتر | مشخصات |
|---|---|
| شماره بخش | TM82440ANL |
| سرعت اترنت | 1000Base-T |
| تعداد بنادر | بندر واحد |
| نوع بسته بندی | SMT ۲۴ پین |
| نوع نصب | ارتفاع سطح |
| ولتاژ عایق | 1500Vrms |
| دمای کار | -40°C تا +85°C |
| انطباق RoHS | آره |
درTM82440ANL ترانسفورماتور LANیکماژول ترانسفورماتور یک پورت 1GBase-T Ethernetبرایرابط های PHY گیگابیت اترنت. اينماژول مغناطیسی LAN 24 پینجداسازی سیگنال قابل اعتماد، سرکوب EMI عالی و عملکرد الکتریکی پایدار را برای شبکه های ارتنر با سرعت بالا فراهم می کند.
باردپای استاندارد صنعت،TM82440ANLبا بسیاری از طرح های متداول ترانسفورماتور گیگابیت LAN سازگار است، که امکان یکپارچه سازی آسان PCB و طراحی رابط Ethernet ساده را فراهم می کند.
برایتجهیزات صنعتی و شبکه، این ترانسفورماتور روی یکطیف گسترده ای از دما از -40°C تا +85°C، که آن را مناسب برای محیط های پرطلب مانند سیستم های اتوماسیون صنعتی و زیرساخت های ارتباطی می کند.
| پارامتر | فرکانس / وضعیت | مشخصات |
|---|---|---|
| OCL (حرکت پذیری) | 100kHz، 0.1V، 8mA DC Bias | ≥ 350 μH |
| نسبت چرخش (TX) | ️ | 1CT: 1CT ± 5٪ |
| نسبت چرخش (RX) | ️ | 1CT: 1CT ± 5٪ |
| محرک نشت (LL) | ️ | ≤ 0.4 μH |
| مقاومت DC (DCR) | ️ | ≤ 1.2 Ω |
| از دست دادن ورودی | 1 ️ 100 مگاهرتز | ≤ -1 دی بی ال |
| بازده از دست دادن | 1 ️ 40 مگاهرتز | ≥ 16 دبیل |
| بازده از دست دادن | ۴۰ ۰۱۰ مگاهرتز | ≥ 10 + 20 log ((f/80) دی بی ال |
| صداي متقابل | 30 مگاهرتز | ≥ -45 دبیل |
| صداي متقابل | ۶۰ مگاهرتز | ≥ -40 دبیل |
| صداي متقابل | 100 مگاهرتز | ≥ -35 دبیل |
| رد حالت متمایز به حالت مشترک (DCMR) | 30 مگاهرتز | ≥ -40 دبیل |
| رد حالت متمایز به حالت مشترک (DCMR) | ۶۰ مگاهرتز | ≥ -35 دبیل |
| رد حالت متمایز به حالت مشترک (DCMR) | 100 مگاهرتز | ≥ -30 دبیل |
| ولتاژ عایق بندی (Hi-Pot) | ️ | 1500 ورمی |
1. TM82440ANL نقشه های الکتریکی
2. TM82440ANL نقشه های مکانیکی
3. TM82440ANL نقشه - طرح پد
4. TM82440ANL نقشه - پروفایل سولدر بازگشت
درTM82440ANL ترانسفورماتور گیگابیت LANبه طور گسترده ای در تجهیزات شبکه ای اترنت استفاده می شود، از جمله:
محدوده دمای صنعتی آن را به ویژه برایتجهیزات شبکه صنعتی و زیرساخت های ارتباطی.
1. یک ترانسفورماتور LAN برای چه استفاده می شود؟
یک ترانسفورماتور LAN جداسازی الکتریکی، تطبیق موانع و سرکوب سر و صدا بین PHY اترنت و کابل شبکه را فراهم می کند و انتقال داده های قابل اعتماد را در شبکه های اترنت تضمین می کند.
2TM82440ANL از چه سرعت اترنت پشتیبانی می کند؟
TM82440ANL برای برنامه های 1GBase-T (1000Base-T) Gigabit Ethernet طراحی شده است.
3آیا TM82440ANL از محیط های صنعتی پشتیبانی می کند؟
بله، با دمای کار از -40 درجه سانتیگراد تا +85 درجه سانتیگراد، برای تجهیزات شبکه صنعتی مناسب است.
4چه ولتاژ جدا کننده ای ارائه می دهد؟
این ترانسفورماتور جداسازی 1500Vrms را فراهم می کند و نیازهای ایمنی اترنت و یکپارچگی سیگنال را برآورده می کند.
