جزئیات محصول
محل منبع: گوانگدونگ، هویژو
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 634108149621
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 150 قطعه
قیمت: $6.3
جزئیات بسته بندی: نوار و قرقره و مایلار
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT، NET30/60/90 Days، Western Union
قابلیت ارائه: 5 کیلوگرم در ماه
شماره قطعه: |
634108149621 |
تایپ کنید: |
WR-MJ ماژولار جک |
طراحی: |
نصب سطحی عمودی (SMT) |
پورت ها: |
1x1 |
سیستم کاربردی: |
گربه 3 |
جریان رتبه بندی شده: |
1.5 A |
ولتاژ کاری: |
120 ولت (AC) |
محافظ: |
پلاستیک بدون محافظ |
شماره قطعه: |
634108149621 |
تایپ کنید: |
WR-MJ ماژولار جک |
طراحی: |
نصب سطحی عمودی (SMT) |
پورت ها: |
1x1 |
سیستم کاربردی: |
گربه 3 |
جریان رتبه بندی شده: |
1.5 A |
ولتاژ کاری: |
120 ولت (AC) |
محافظ: |
پلاستیک بدون محافظ |

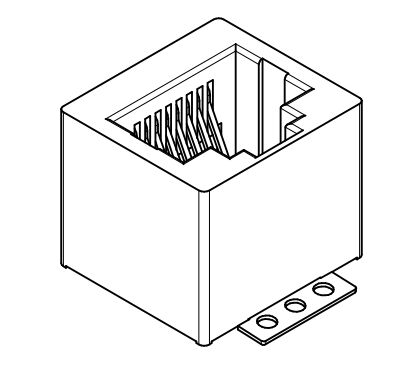

خانواده جک ماژولار 634108149621 WR-MJ Cat 3 Modular Jack یک کانکتور RJ45 عمودی SMT تک پورت 8P8C است که برای اتصال اترنت قابل اعتماد در سیستم های الکترونیکی شبکه و تعبیه شده طراحی شده است.
توسعه یافته توسط Würth Elektronik، این جک ماژولار متعلق به سری WR-MJ است و از برنامه های کاربردی اترنت دسته 3 پشتیبانی می کند در حالی که سازگاری با دسته های شبکه بالاتر را تحت شرایط خاص حفظ می کند.
با بسته بندی نوار و قرقره، تقویت زبانه لحیم کاری و محفظه سازگار با لحیم کاری مجدد UL94-V0، کانکتور برای مونتاژ خودکار SMT و عملکرد الکتریکی پایدار طولانی مدت بهینه شده است.
این محصول به طور گسترده در دستگاه های شبکه، تجهیزات اینترنت اشیا و زیرساخت ساختمان هوشمند که به رابط های اترنت فشرده و قابل اعتماد نیاز دارند، استفاده می شود.
| پارامتر | مشخصات |
|---|---|
| شماره قطعه | 634108149621 |
| سری | WR-MJ جک ماژولار |
| نوع کانکتور | RJ45 |
| تعداد پین | 8P8C |
| پورت ها | 1×1 |
| جهت گیری | عمودی |
| نوع نصب | SMT |
| محافظ | پلاستیک (بدون محافظ) |
| زبانه لحیم کاری | بله |
| انگشتان EMI | خیر |
| نشانگر LED | خیر |
| بسته بندی | نوار و قرقره / مایلار |
| سیستم کاربردی | اترنت CAT 3 |
| پارامتر | نماد | شرایط تست | مقدار | تلرانس |
|---|---|---|---|---|
| جریان نامی | IR | — | 1.5 آمپر | — |
| ولتاژ کاری | — | AC | 120 ولت | — |
| ولتاژ تحمل | — | 1 دقیقه | 1000 ولت AC | — |
| مقاومت تماس | R | — | ≤ 20 mΩ | حداکثر |
| مقاومت عایق | RISO | — | ≥ 500 MΩ | حداقل |
خانواده جک ماژولار 634108149621 Cat 3 RJ45 Modular Jack برای ارائه عملکرد الکتریکی پایدار برای رابط های اترنت و ارتباطات طراحی شده است.
ویژگی های کلیدی الکتریکی عبارتند از:
| پارامتر | مشخصات |
|---|---|
| جنس عایق | LCP (پلیمر کریستال مایع) |
| درجه اشتعال پذیری عایق | UL94 V-0 |
| رنگ عایق | مشکی |
| جنس تماس | آلیاژ مس |
| آبکاری تماس | طلا انتخابی |
| نوع تماس | مهر شده |
خانواده جک ماژولار بسته بندی نوار و قرقره امکان مونتاژ سریع دستگاه های پیکاپ و پلیس را فراهم می کند و کارایی تولید را در تولید الکترونیک با حجم بالا بهبود می بخشد.
زبانه لحیم کاری یکپارچه، پایداری مکانیکی را افزایش می دهد و از اتصال ایمن به PCB در حین کار و درج مکرر کابل اطمینان حاصل می کند.
خانواده جک ماژولار WR-MJ گزینه های پیکربندی متعددی از جمله موارد زیر را ارائه می دهد:
این انعطاف پذیری به مهندسان اجازه می دهد تا کانکتور را با طیف گسترده ای از طرح های دستگاه شبکه تطبیق دهند.
پاسخ: 634108149621 یک جک ماژولار RJ45 عمودی SMT تک پورت با پیکربندی 8P8C است که برای سیستم های اترنت دسته 3 و برنامه های کاربردی شبکه سازگار طراحی شده است.
پاسخ: خیر. 634108149621 از یک محفظه پلاستیکی بدون محافظ استفاده می کند که برای بسیاری از برنامه های کاربردی اترنت استاندارد که در آن محافظت اضافی EMI مورد نیاز نیست، مناسب است.
پاسخ: این کانکتور از فناوری نصب سطحی (SMT) استفاده می کند و در بسته بندی نوار و قرقره عرضه می شود که امکان مونتاژ خودکار پیکاپ و پلیس را در تولید PCB با حجم بالا فراهم می کند.
