جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,REACH,ISO
شماره مدل: B78476A8247A003
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 500 عدد
قیمت: $0.2-$0.37
جزئیات بسته بندی: T&R، 500 عدد/قرقره
زمان تحویل: کشتی ها در طی 3 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union
قابلیت ارائه: 4600K.PCS/ماه
نوع ترانسفورماتور: |
LAN 10/100 Base-T |
شماره قطعه: |
B78476A8247A003 |
تعداد بنادر: |
درگاه منفرد |
اندوکتانس: |
۳۵۰μH |
ولتاژ جداسازی: |
1500 VAC |
نوع نصب: |
نصب سطحی |
نوع ترانسفورماتور: |
LAN 10/100 Base-T |
شماره قطعه: |
B78476A8247A003 |
تعداد بنادر: |
درگاه منفرد |
اندوکتانس: |
۳۵۰μH |
ولتاژ جداسازی: |
1500 VAC |
نوع نصب: |
نصب سطحی |

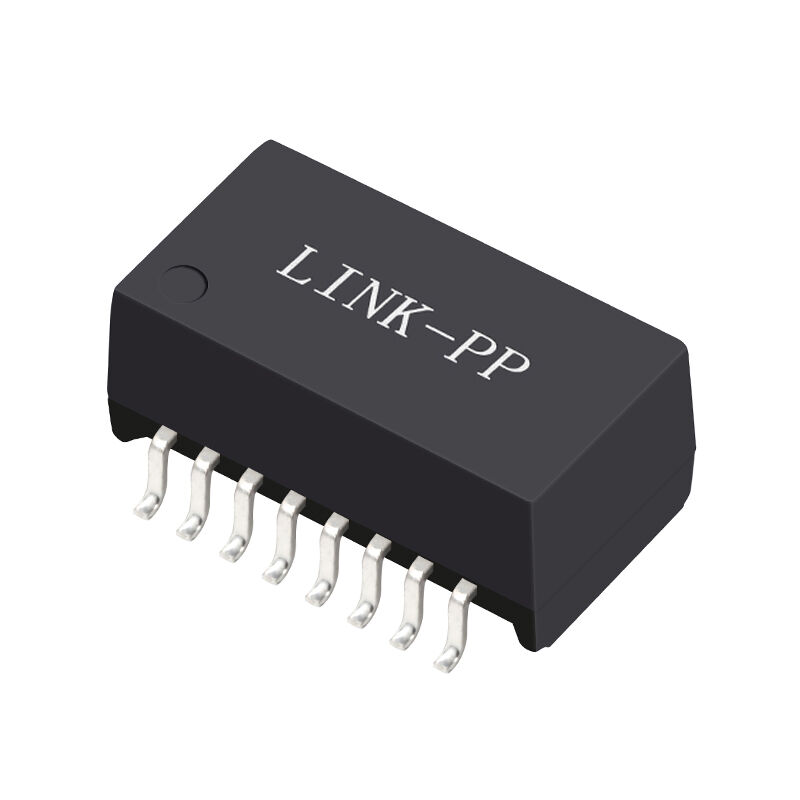

B78476A8247A003 ماژول مغناطیسی LAN برای 10/100Base-T Ethernet. ترانسفورماتور SMD تک پورت با حثیت 350μH، از دست دادن ورودی کم، جداسازی 1500VAC و محدوده عملیاتی -40 °C تا +85 °C.
| پارامتر | مشخصات |
|---|---|
| شماره بخش | B78476A8247A003 |
| نوع محصول | ماژول مغناطیسی LAN |
| استاندارد اترنت | 10/100Base-T |
| تعداد بنادر | بندر واحد |
| نوع بسته بندی | نصب سطح (SMD) |
| مواد اصلی | ترویید فرایت |
| ولتاژ عایق | 1500 VAC |
| دمای کار | -40 °C تا +85 °C |
| وزن | حدود 0.8 گرم |
| رعایت | IEEE 8023، RoHS |
| پارامتر | حالت آزمایش | مشخصات |
|---|---|---|
| نسبت چرخش (اولی: ثانویه) | ️ | 1CT: 1CT ±3٪ |
| استحکام (OCL) | 100 کیلو هرتز، 100 میلی ولت، 8 میلی آمپر DC Bias | ≥ 350 μH |
| آزمون ولتاژ | 50 هرتز، 1 دقیقه | 1500 ولت AC |
| از دست دادن ورودی | 0.1 100 مگاهرتز | ≤ -1.0 دی سی بی |
| بازده از دست دادن | 1 ️ 30 مگاهرتز | ≥ 18 دبیل |
| بازده از دست دادن | ۴۰ مگاهرتز | ≥ 16 دبیل |
| بازده از دست دادن | 50 مگاهرتز | ≥ 14 دی بی |
| بازده از دست دادن | ۶۰٫۸۰ مگاهرتز | ≥ 12 دی بی |
| صداي متقابل | 30 مگاهرتز | ≥-43 دبیل |
| صداي متقابل | ۶۰ مگاهرتز | ≥ -37 دی بی |
| صداي متقابل | 100 مگاهرتز | ≥ -33 دبیل |
| رد حالت متمایز به حالت مشترک (DCMR) | 30 مگاهرتز | ≥-43 دبیل |
| رد حالت متمایز به حالت مشترک (DCMR) | ۶۰ مگاهرتز | ≥ -37 دی بی |
| رد حالت متمایز به حالت مشترک (DCMR) | 100 مگاهرتز | ≥ -33 دبیل |
| پارامتر | مشخصات |
|---|---|
| دمای کار | -40 °C تا +85 °C |
| دمای ذخیره سازی | -40 °C تا +85 °C |
| استاندارد جوش | IPC / JEDEC J-STD-020D |
| RoHS | سازگار |
ماژول مغناطیسی LAN B78476A8247A003 یک ترانسفورمور 10/100Base-T Ethernet تک پورت است که برای برنامه های رابط LAN طراحی شده است که نیاز به جداسازی قابل اعتماد سیگنال و سرکوب EMI دارد.
این ماژول ترانسفورماتور LAN سطح نصب شده شامل مغناطیس با عملکرد بالا بهینه شده برای رابط های Ethernet PHY است. با حداقل حثیت 350 μH، از دست دادن ورودی کم،و سرکوب فوق العاده ی crosstalk، ماژول انتقال داده های پایدار را در شبکه های Fast Ethernet تضمین می کند.
طراحی شده برای تجهیزات صنعتی و شبکه ای، B78476A8247A003 از طیف گسترده ای از دمای عملیاتی از -40 °C تا +85 °C پشتیبانی می کند.که آن را برای محیط های سخت مانند سیستم های اتوماسیون صنعتی مناسب می کند.، زیرساخت های شبکه و دستگاه های ارتباطی جاسازی شده.
یک ماژول مغناطیسی LAN جداسازی الکتریکی، تطبیق موانع و سرکوب سر و صدا بین PHY اترنت و کابل شبکه را فراهم می کند تا ارتباطات قابل اعتماد اترنت را تضمین کند.
این ماژول برای برنامه های 10Base-T و 100Base-TX Ethernet سازگار با استاندارد IEEE 802.3 طراحی شده است.
این دستگاه جداسازی 1500 VAC را فراهم می کند که امنیت الکتریکی و یکپارچگی سیگنال را در شبکه های اترنت تضمین می کند.
B78476A8247A003 از طیف گسترده ای از دمای عملیاتی صنعتی از -40 °C تا +85 °C پشتیبانی می کند.
