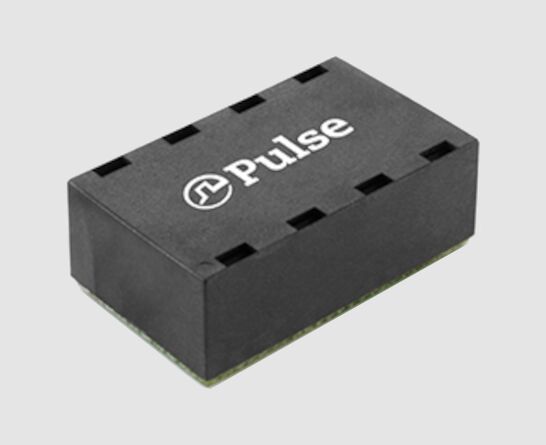

HX5401NL 30 وات 4 پورت PoE LAN ترانسفورماتور 4 پورت 1000BASE-T مگنتیک BGA

پالس این بررسی‌ها به کاهش خطر بازطراحی و بهبود موفقیت اولین بار در توسعه سخت‌افزار اترنت کمک می‌کنند. یک ترانسفورماتور LAN PoE چهار پورت است که برای کاربردهای اترنت 1000BASE-T طراحی شده است که به جفت شدن سیگنال پایدار، ایزولاسیون بالا و ادغام فشرده برد نیاز دارند. با نسبت دور 1CT:1CT، 4. ولتاژ ایزولاسیون HX5401NL چیست؟ و پشتیبانی از PoE 4P تا 30 وات، HX5401NL برای مهندسانی که تجهیزات شبکه گیگابیتی قابل اعتماد، دستگاه‌های مجهز به PoE و رابط‌های اترنت با چگالی بالا طراحی می‌کنند، ساخته شده است.

برای خریدارانی که به دنبال دیتاشیت HX5401NL، مرجع شماتیک، جزئیات بسته بندی یا مشخصات الکتریکی هستند، این صفحه یک خلاصه مهندسی واضح برای کمک به ارزیابی سریع سازگاری و تناسب طراحی ارائه می‌دهد.

ویژگی‌های کلیدی HX5401NL مغناطیس‌های LAN PoE 4P 30 وات

• طراحی شده برای اترنت 1000BASE-T
• معماری مغناطیس چهار پورت
• نسبت دور 1CT:1CT
• 4. ولتاژ ایزولاسیون HX5401NL چیست؟
• پشتیبانی از PoE 4P تا حداکثر 30 وات
• سبک نصب آرایه گرید برجستگی BGA
• سازگار با RoHS-6
• محدوده دمای عملیاتی: -40°C تا +85°C

HX5401NL برای سخت‌افزارهای شبکه فشرده که در آن‌ها یکپارچگی سیگنال، قابلیت اطمینان حرارتی و سازگاری PoE همگی مهم هستند، مناسب است.

مشخصات HX5401NL

دیتاشیت HX5401NL

شماتیک دیتاشیت Pulse HX5401NL

طرح PCB دیتاشیت Pulse HX5401NL

مرور کلی عملکرد الکتریکی HX5401NL

HX5401NL برای عملکرد اترنت گیگابیتی با مشخصات الکتریکی مورد نیاز رابط‌های LAN مدرن طراحی شده است. بر اساس پارامترهای ارائه شده، این قطعه موارد زیر را ارائه می‌دهد:

• افت درج: حداکثر 1.5 دسی‌بل از 1 تا 100 مگاهرتز
• افت بازگشت: بهینه شده در محدوده 1 تا 100 مگاهرتز
• نسبت حذف حالت مشترک (CMMR): سرکوب قوی در محدوده‌های فرکانسی کلیدی
• کراس‌تاک: برای یکپارچگی سیگنال چند کاناله کنترل شده است
• مدیریت توان PoE: PoE 4P تا حداکثر 30 وات

این مقادیر مهم هستند زیرا ترانسفورماتورهای LAN PoE باید بیش از انتقال داده انجام دهند. آن‌ها باید کیفیت سیگنال را حفظ کرده و در عین حال تحویل توان و عملکرد EMI را در یک رابط اترنت فشرده مدیریت کنند.

پارامترهای الکتریکی دقیق

1. افت درج

1 تا 100 مگاهرتز: حداکثر 1.5 دسی‌بل

افت درج کم به حفظ کیفیت سیگنال در طرح‌های 1000BASE-T کمک می‌کند. این امر به ویژه در سیستم‌های اترنت که در آن‌ها حاشیه محدود است و پایداری پیوند به انتقال تمیز از طریق مرحله مغناطیسی بستگی دارد، مهم است.

2. افت بازگشت

• 1 تا 30 مگاهرتز: حداقل 18- دسی‌بل
• 40 مگاهرتز: حداقل 16- دسی‌بل
• 50 مگاهرتز: حداقل 14- دسی‌بل
• 60 تا 80 مگاهرتز: حداقل 11- دسی‌بل
• 100 مگاهرتز: حداقل 10- دسی‌بل

افت بازگشت نشان می‌دهد که ترانسفورماتور چقدر خوب تطابق امپدانس را در باند عملیاتی حفظ می‌کند. افت بازگشت بهتر از قابلیت اطمینان پیوند پشتیبانی کرده و بازتاب‌هایی را که می‌تواند عملکرد اترنت را کاهش دهد، کاهش می‌دهد.

3. CMMR

• 30 تا 60 مگاهرتز: حداقل 32- دسی‌بل
• 80 تا 100 مگاهرتز: حداقل 25- دسی‌بل
• 125 مگاهرتز: حداقل 19- دسی‌بل

​

حذف حالت مشترک در مغناطیس‌های اترنت حیاتی است زیرا به سرکوب نویز که می‌تواند بر یکپارچگی سیگنال تأثیر بگذارد، به ویژه در محیط‌های شبکه‌سازی صنعتی پر نویز یا با چگالی بالا کمک می‌کند.

4. کراس‌تاک

• 30 مگاهرتز: حداقل 44- دسی‌بل
• 60 مگاهرتز: حداقل 37- دسی‌بل
• 100 مگاهرتز: حداقل 33- دسی‌بل

​

کراس‌تاک کم در طرح‌های چهار پورت مهم است زیرا چندین کانال در نزدیکی یکدیگر روی PCB قرار می‌گیرند. HX5401NL برای طرح‌هایی در نظر گرفته شده است که به عملکرد پایدار در تمام پورت‌ها نیاز دارند.

چرا سبک نصب BGA مهم است

پشتیبانی می‌کند و آن را برای دستگاه‌های شبکه مجهز به PoE مناسب می‌سازد.6. سبک نصب HX5401NL چیست؟ استفاده می‌کند که برای طرح‌بندی‌های فشرده PCB و فرآیندهای مونتاژ خودکار ارزشمند است. برای مهندسان، این به معنای:

• ادغام کارآمد برد
• تناسب خوب برای طرح‌های با چگالی بالا
• مناسب برای تولید SMT مدرن
• ردپای فشرده برای تجهیزات شبکه

این رویکرد بسته‌بندی اغلب در مواردی ترجیح داده می‌شود که فضای چیدمان محدود است و محصول باید عملکرد الکتریکی قابل اعتماد را حفظ کند.

تیم‌های طراحی قبل از انتخاب HX5401NL باید چه مواردی را بررسی کنند

قبل از نهایی کردن HX5401NL در لیست مواد (BOM) خود، موارد زیر را تأیید کنید:

• برنامه شما 2. HX5401NL از چه نرخ داده‌ای پشتیبانی می‌کند؟ است، نه فقط 10/100
• PCB شما از سبک نصب BGA
• پشتیبانی می‌کندنیاز PoE شما در محدوده
• حداکثر 30 وات
• است7. محدوده دمای HX5401NL چیست؟محدوده حرارتی
• -40°C تا +85°C

کافی است

افت بازگشت، افت درج و کراس‌تاک با حاشیه سیستم شما مطابقت دارد

این بررسی‌ها به کاهش خطر بازطراحی و بهبود موفقیت اولین بار در توسعه سخت‌افزار اترنت کمک می‌کنند.سوالات متداول در مورد مغناطیس‌های PoE 1000BASE-T HX5401NL HX5401NL یک انتخاب قوی برای طرح‌های ترانسفورماتور LAN PoE 1000BASE-T است که به

ادغام چهار پورت، ایزولاسیون 1500 ولت AC، نسبت دور 1CT:1CT و پشتیبانی از PoE 4P حداکثر 30 وات

نیاز دارند. عملکرد الکتریکی و بسته BGA آن را برای سخت‌افزار اترنت فشرده و با قابلیت اطمینان بالا که در آن یکپارچگی سیگنال و تحویل توان باید با هم کار کنند، مناسب می‌سازد.

برای مهندسانی که گزینه‌های مغناطیس LAN PoE را مقایسه می‌کنند، HX5401NL بهترین ارزیابی را در برابر الزامات PHY، ردپای PCB و هدف توان PoE شما دارد تا از پیاده‌سازی طراحی تمیز و قابل اعتماد اطمینان حاصل شود.

1. Pulse HX5401NL چیست؟

Pulse HX5401NL یک ترانسفورماتور LAN PoE چهار پورت است که برای کاربردهای اترنت 1000BASE-T طراحی شده است. این دستگاه ایزولاسیون سیگنال، تطابق امپدانس و پشتیبانی PoE را در یک بسته BGA SMT ارائه می‌دهد.2. HX5401NL از چه نرخ داده‌ای پشتیبانی می‌کند؟HX5401NL از اترنت

1000BASE-T

پشتیبانی می‌کند. این دستگاه برای طرح‌های شبکه‌سازی گیگابیتی که به مغناطیس‌های LAN با کارایی بالا نیاز دارند، در نظر گرفته شده است.3. نسبت دور HX5401NL چیست؟نسبت دور HX5401NL

1CT:1CT

است که یک پیکربندی استاندارد برای کاربردهای ترانسفورماتور اترنت است.4. ولتاژ ایزولاسیون HX5401NL چیست؟HX5401NL

ولتاژ ایزولاسیون 1500 ولت AC

را فراهم می‌کند و به محافظت از رابط اترنت در برابر تنش الکتریکی و اختلاف پتانسیل زمین کمک می‌کند.5. آیا HX5401NL از PoE پشتیبانی می‌کند؟بله. HX5401NL از

PoE 4P تا حداکثر 30 وات

پشتیبانی می‌کند و آن را برای دستگاه‌های شبکه مجهز به PoE مناسب می‌سازد.6. سبک نصب HX5401NL چیست؟HX5401NL از سبک نصب

آرایه گرید برجستگی BGA

استفاده می‌کند که از ادغام فشرده SMT پشتیبانی می‌کند.7. محدوده دمای HX5401NL چیست؟محدوده دمای عملیاتی
