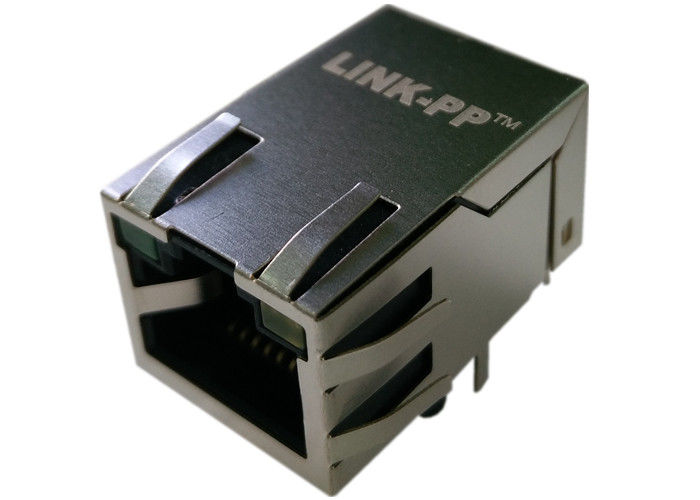

PulseJack J1011F21PNL Female Ethernet Connector Rj45 Tab-up 10 / 100Mbps

1.10 / 100 Base -T Base-T Singgle Port Rj45 Tab-up Applications

2.1X1، INT MAG.، LED، برگۀ برگشت

3. J1011F21PNL 【طراحی مدل】

4.SM- LPJ1011ABNL 【مدل تولید توده】

4.LED اختیاری، EMI انگشت اختیاری.

J1011F21PNL مشخصات برق: نکات آزمون (25 ± 5 ℃)
1.TR:(100KHZ،0.1V)؛
TX = 1CT: 1CT ± 3٪ RX = 1CT: 1CT ± 3٪ P2.LX: (100KHz، 100mV، 8mA، DC اختلال)
PINS: (P1، P2)، (P7، P8) = 350UH MIN
3.HIPOT:
PINS (P1، P3، P2) TO (J1، J2) = 1500VAC برای 60 ثانیه
PINS (P7، P6، P8) TO (J3، J6) = 1500VAC برای 60 ثانیه
4.INSERTION LOSS:
-1.0dB MAX @ 1.0MHz تا 65MHz
خرابی 5.RETURN:
-20dB MIN @ 1 مگاهرتز تا 10 مگاهرتز
-16dB مینی 10 مگاهرتز تا 30 مگاهرتز
-12dB MIN @ 30 مگاهرتز تا 60 مگاهرتز
-10dB MIN @ 60 مگاهرتز تا 100 مگاهرتز
6.CROSS TALK:
-40dB MIN @ 1 مگاهرتز تا 30 مگاهرتز
-35dB مینی 30 تا 60 مگاهرتز
-30dB MIN @ 60 مگاهرتز تا 100 مگاهرتز
7.COMMON TO REJECTION OF COMMON MODE:
-30dB MIN @ 1MHz تا 50MHz
-20dB مینی 50 مگاهرتز تا 150 مگاهرتز
دما 8 درجه حرارت: 0 ℃ ~ 70 ℃.
