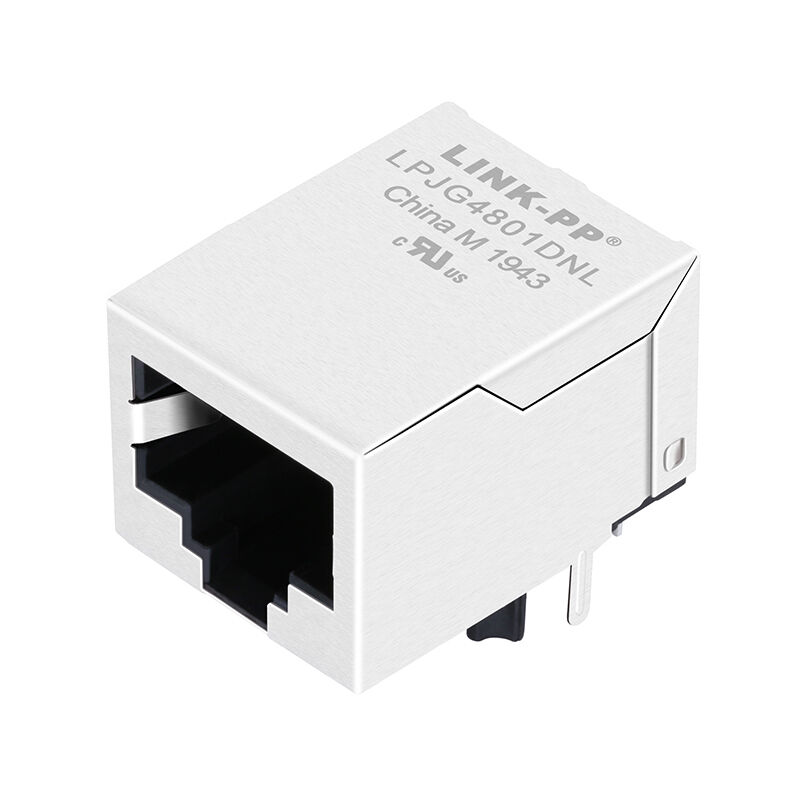

LPJG4801DNL 1000Base-T رابط مغناطیسی RJ45 بدون LED

دراتصال LPJG4801DNL 1000Base-T RJ45 با مغناطیس یکپارچهیک دستگاه با کارایی بالا استRJ45 MagJackطراحی شده برای کاربردهای گیگابیت اترنتیکپارچگی سیگنال پایدار، یکپارچگی PCB فشرده و قابلیت اطمینان صنعتی، این کانکتور مغناطیس را مستقیماً در پورت RJ45 ادغام می کند که نیاز به ترانسفورماتورهای خارجی را از بین می برد.

به طور گسترده ای در:

• تجهیزات شبکه SOHO (مدم های ADSL)
• LAN-on-Motherboard (LOM)
• سوئیچ ها و هاب های اترنت

اگر شما در حال طراحیپورت های گیگابیت اترنت بدون نیاز به LED و EMI، LPJG4801DNL یک راه حل مقرون به صرفه و قابل اعتماد است.

LPJG4801DNL1x1 RJ45 MagJackکلیدمشخصات

• شماره بخش:LPJG4801DNL
• نوع محصول:کانکتور RJ45 با مغناطیس یکپارچه (RJ45 MagJack)
• نرخ داده:1000Base-T (گیگابیت اترنت)
• پیکربندی پورت:1×1
• نوع نصب:از طریق سوراخ (THT)
• جوشاندن:سازگاری با سولدر موج
• نوع قفل:پايين
• پشتیبانی PoE:غیر PoE
• LED:شامل نیست
• انگشت ام اي اسپرينگ:شامل نیست
• دمای کار:-40°C تا +85°C

مشخصات الکتریکی

این پارامترها تضمین می کنندعملکرد قابل اعتماد گیگابیت اترنت در محیط های شبکه با سرعت بالا.

LPJG4801DNL رابط مغناطیسی RJ45 طراحی مکانیکی و طرح PCB

ابعاد کانکتور RJ45

• طراحی بندر 1 × 1 فشرده
• بهینه سازی شده برای طرح های PCB با چگالی بالا

طرح PCB توصیه شده

• رد پای استاندارد THT
• سازگاری با سولدر موج (250°C / 5s)
• طراحی شده برای مونتاژ خودکار

مواد و کیفیت ساخت

LPJG4801DNL با استفادهمواد صنعتی:

• مسکن:PBT + 30٪ فیبر شیشه ای (UL94V-0)
• تماس ها:فوسفور برنز
• پین:مس
• سپر:SUS 304 فولاد ضد زنگ
• پوشش طلا:≥6 میکرو اینچ

این تضمین می کنددوام، مقاومت در برابر خوردگی و ثبات الکتریکی طولانی مدت.

چرا ماگ جک RJ45 با مغناطيس مدخل انتخاب ميکنيم؟

1طراحی PCB ساده

طراحی های سنتی اترنت نیاز به ترانسفورماتورهای خارجی دارند.LPJG4801DNL شامل مغناطيس است، کاهش:

• تعداد اجزای
• ردپای PCB
• پیچیدگی طراحی

2بهبود صداقت سیگنال

با مغناطیس داخلی، کانکتور تضمین می کند:

• تطبیق بهتر مقاومت
• کاهش EMI
• انتقال گیگابیت پایدار

3. بهینه سازی هزینه

• اجزای خارجی کمتر
• کاهش هزینه مونتاژ
• چرخه تولید سریعتر

چگونه می توان RJ45 MagJack مناسب را انتخاب کرد

در هنگام انتخاب یککانکتور 1000Base-T RJ45 با مغناطیس یکپارچه، در نظر بگیرید:

1. نیاز به نرخ داده:10/100 در مقابل 1000Base-T
2. الزامات LED: LPJG4801DNL: بدون LED (طراحی صرفه جویی در هزینه)
3. حفاظت از EMI: بدون بهار EMI → مناسب برای طرح های محافظ
4. پشتیبانی PoE: این مدلغیر PoE
5. محدوده دما: صنعتی: -40°C تا +85°C

سوالات عمومی در مورد LPJG4801DNL RJ45 MagJack

1. کانکتور RJ45 با مغناطیس یکپارچه چیست؟

این یک کانکتور است که ترکیبرابط RJ45 + ترانسفورماتور + مدارهای فیلتربه یک ماژول واحد.

2آیا LPJG4801DNL از PoE پشتیبانی می کند؟

نه، اين مدل برايبرنامه های غیر PoE.

3-میشه ازش در گیگابیت اترنت استفاده کرد؟

بله، کاملاً ازش پشتیبانی می کنهشبکه های 1000Base-Tمطابق با IEEE 802.3.

4چرا یک کانکتور RJ45 بدون LED را انتخاب کردید؟

• هزینه کمتر
• کاهش مصرف برق
• مناسب برای سیستم های داخلی یا جاسازی شده

نتیجه گیری: آیا LPJG4801DNL مناسب RJ45 MagJack برای شماست؟

درLPJG4801DNL 1000Base-T RJ45 MagJackانتخاب بسیار خوبی است اگر به:

• ✔ عملکرد قابل اعتماد گیگابیت اترنت
• ✔ مغناطیس یکپارچه برای طراحی ساده
• ✔ پشتیبانی از دمای صنعتی
• ✔ راه حل مقرون به صرفه بدون LED و EMI

برای مهندسان و خریداران به دنبال یککانکتور RJ45 پایدار، جمع و جور و آماده تولید، LPJG4801DNL ارزش بالایی دارد.
