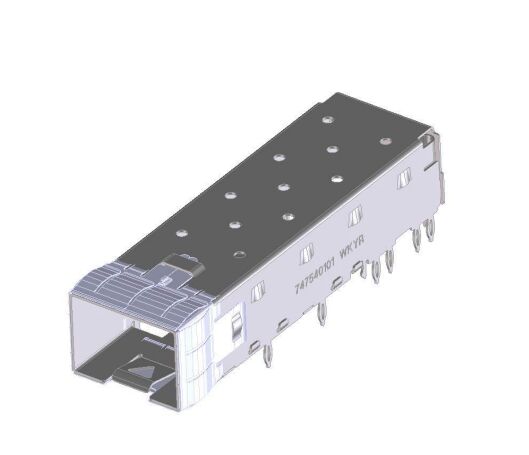

747540101 قفسه SFP+ تک پورت با گاسکت بیزل انگشت بهار

۷۴۷۵۴۰۱۰۱ SFP+ کلیه مجموعه قفس

در۷۴۷۵۴۰۱۰۱ مجموعه قفس SFP+یکقفس SFP+ تک پورتطراحی شده برای کاربردهای ماژول نوری با سرعت بالا که در آن نگهداری مکانیکی قابل اعتماد، سرکوب EMI و نصب PCB پایدار مورد نیاز است.سیستم اتصال SFP و SFP+، این مجموعه قفس از طرح های سخت افزاری مدرن شبکه پشتیبانی می کند که نیاز به تعامل ماژول ایمن و عملکرد حرارتی کارآمد دارند.

ساخته شدهحفاظت از گجت گجت انگشت بهار,3.05 میلی متری، وقفل کردن قفل با بهار پرتاب، مدل 747540101 قابلیت نگهداری قابل اعتماد و برداشتن آسان در طول سرویس یا تعمیرات را ارائه می دهد.طراحی آن اجازه می دهد تا مجمع قفس کانکتور به یک bezel پس از نشستن بر روی PCB وارد شود، که آن را مناسب برای تجهیزات شبکه فشرده و عملکرد محور می کند.

ویژگی های اصلی قفس SFP+ 747540101

• مجموعه قفس SFP+ با یک پورت
• بسته بندی فریز انگشت بهاربرای رفع بهتر EMI
• 3.05 میلی متریبرای اتصال PCB
• قفل قفلبه نگه داشتن ماژول به طور محکم در محل کمک می کند
• بهار پرتابکمک به برداشتن ماژول
• حفره های تهویه حرارتیپشتیبانی از جریان هوا و مدیریت گرما
• طراحی شده برای قرار دادن در یک bezel پس از نشستن PCB
• بخشی ازسیستم اتصال SFP و SFP+

مشخصات قفس SFP 747540101 Molex

رتبه بندی الکتریکی

در۷۴۷۵۴۰۱۰۱ مجموعه قفس SFP+برای شرایط الکتریکی زیر مشخص شده است:

• ولتاژ:120 ولت AC
• جریان:0.5 آمپر حداکثر

این رتبه ها از استفاده در طرح های سخت افزاری میزبان سازگار که نیاز به عملکرد قفس اتصال قابل اعتماد دارند پشتیبانی می کنند.

عملکرد زیست محیطی

747540101 برای کار در طیف گسترده ای از دما طراحی شده است، که آن را برای سیستم های شبکه و ارتباطات مورد استفاده در محیط های سخت استفاده می کند.

• دمای کار:-40°C تا +85°C
• دمای غیر عملیاتی:-55°C تا +105°C

این محدوده وسیع دما به اطمینان سیستم در هر دو حالت فعال و ذخیره سازی یا حمل و نقل کمک می کند.

747540101 ورق اطلاعات SFP+ Cage

ابعاد سوراخ توصیه شده

747540101 طرح سفارش شده صفحه کامپیوتر

747540101 مزایای طراحی مجموعه قفس SFP +

در۷۴۷۵۴۰۱۰۱ مجموعه قفس SFP+یک محفظه مکانیکی است که برای حمایت ازSFP+ (فاکتور شکل کوچک قابل وصل کردن پلاس)ماژول های گیرنده بر روی یک PCB میزبان.این یک رابط پایدار بین ماژول نوری و محفظه تجهیزات را فراهم می کند در حالی که به کاهش تداخل الکترومغناطیسی و بهبود عملکرد حرارتی کمک می کند.

این نوع قفس معمولاً در دستگاه های شبکه ای که نیاز به چگالی پورت بالا و اتصال نوری قابل اعتماد دارند استفاده می شود.طراحی تک پورت آن را به یک انتخاب عملی برای سیستم های جمع و جور یا معماری تجهیزات که از مکان های فرستنده فردی استفاده می کنند، تبدیل می کند.

1. سرکوب EMI و طراحی حرارتی

در747540101 قفس SFP+طراحی شده تا از هر دو پشتیبانی کندکنترل EMIوانتشار گرما. اونبسته بندی فریز انگشت بهارو ویژگی های اتصال به زمین رسانا کمک می کنند تا نویز الکترومغناطیسی ناخواسته را به حداقل برسانند، که در محیط های شبکه با سرعت بالا بسیار مهم است.

علاوه بر این، قفس شاملحفره های تهویه حرارتیبرای حمایت از جریان هوا از طریق منطقه ماژول. این به بهبود مدیریت حرارتی کمک می کند و به عملکرد پایدار طولانی مدت در کاربردهای سخت کمک می کند.

2. نگه داشتن ماژول امن و برداشتن آسان

اينمجموعه قفس SFP+استفاده می کندقفل کردن قفلبرای نگه داشتن ماژول نوری به طور محکم نشسته در طول کار.بهار پرتابکمک می کند تا ماژول در هنگام نیاز به برداشتن آن آزاد شود و سرویس دهی را سریع تر و راحت تر کند.

این ترکیب از حمایت حفظ و حذف به ویژه در سیستم هایی که انتظار جایگزینی ماژول در طول تعمیرات، ارتقا یا خدمات در زمینه است مفید است.

کاربرد های معمول قفس SFP + با پین های فشار مناسب

در۷۴۷۵۴۰۱۰۱ مجموعه قفس SFP+معمولا در:

• سوئیچ های شبکه
• روتر
• سرورها
• سیستم های ذخیره سازی
• تجهیزات مخابراتی
• سخت افزار مرکز داده
• پلتفرم های ارتباطی با سرعت بالا

هر طرحی که نیاز بهقفس SFP+ تک پورت، سرکوب EMI، و نصب PCB مطبوعاتی می تواند از این مجمع بهره مند شود.

پرسش های مکرر

در۷۴۷۵۴۰۱۰۱ مجموعه قفس SFP+قابل اعتماد است.قفس SFP+ تک پورتساخته شده برای حفظ امن ماژول، سرکوب EMI، و پشتیبانی حرارتی.3.05 میلی متری، aقفل کردن قفل، وبهار پرتاب، برای تجهیزات شبکه و ارتباطات با سرعت بالا که نیاز به عملکرد مکانیکی و الکتریکی پایدار دارند مناسب است.

1شماره 747540101 چيه؟

در747540101یکمجموعه قفس SFP+ با یک پورتبرای استفاده درسیستم اتصال SFP و SFP+.

2. آیا 747540101 از حذف EMI پشتیبانی می کند؟

بله، شاملبسته بندی فریز انگشت بهارو ویژگی های طراحی رسانا برای کمک بهحذف EMI.

3چگونه قفس به PCB نصب می شود؟

قفس با استفاده از PCB میزبان متصل می شود3.05 میلی متری.

4چه چیزی به حذف ماژول SFP+ کمک می کند؟

این مجموعه شامل یکبهار پرتاببرای کمک به برداشتن ماژول

5محدوده دمای عملیاتی چقدر است؟

محدوده دمای عملیاتی:-40°C تا +85°C.
